КСВЭВнг(А)-LS — кабель

КСВЭВнг(А)-LS — кабель для систем связи, сигнализации и сбора данных (с экраном), до 145 В.

Модели семейства

КСВЭВнг(А)-LS 2х…20хЧисло жил 2 — 20, диаметр жилы 0,4 — 0,8 мм; маркоразмеры вида «число жил х диаметр».

Жила	однопроволочные медные жилы, диаметр 0,4 — 0,8 мм
Изоляция	ПВХ-пластикат пониженной пожароопасности с низким дымо- и газовыделением
Оболочка	ПВХ-пластикат пониженной пожароопасности с низким дымо- и газовыделением, цвет красный
Экран	ламинированная алюминиевая фольга с контактным проводником из медной луженой проволоки
Напряжение	до 145 В
Температуры	рабочие -40…+70 °С; прокладка и монтаж -0…+50 °С
Срок службы	не менее 15 лет
Маркоразмеры	2х0,5, 4х0,5, 4х0,8, 6х0,5, 8х0,5 — бухты 200/100 м
Маркоразмеры «по запросу»	10х0,4, 10х0,5, 12х0,4, 12х0,5, 14х0,4, 14х0,5, 16х0,4, 16х0,5, 18х0,4, 18х0,5, 20х0,4, 20х0,5, 2х0,4, 2х0,64, 2х0,8, 4х0,4, 4х0,64, 6х0,4, 8х0,4 — бухты 200/100 м

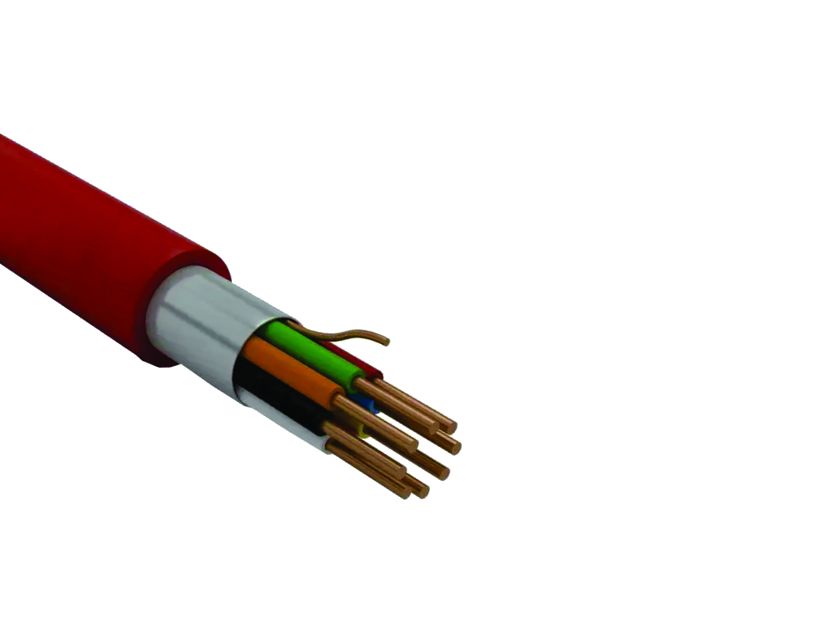

КСВЭВнг(А)-LS 1х2х, 2х2хМаркоразмеры вида 1х2х и 2х2х по странице производителя.

Жила	однопроволочные медные жилы, диаметр 0,4 — 0,8 мм
Изоляция	ПВХ-пластикат пониженной пожароопасности с низким дымо- и газовыделением
Оболочка	ПВХ-пластикат пониженной пожароопасности с низким дымо- и газовыделением, цвет красный
Экран	ламинированная алюминиевая фольга с контактным проводником из медной луженой проволоки
Напряжение	до 145 В
Температуры	рабочие -40…+70 °С; прокладка и монтаж -0…+50 °С
Срок службы	не менее 15 лет
Маркоразмеры	1х2х0,5, 1х2х0,8, 2х2х0,5, 2х2х0,8 — бухты 200/100 м
Маркоразмеры «по запросу»	1х2х0,4, 1х2х0,64, 2х2х0,4, 2х2х0,64 — бухты 200/100 м

Назначение по странице производителя: для одиночной и групповой стационарной прокладки для монтажа систем связи, сигнализации, сбора и обработки данных, при напряжении до 145 В.
Конструкция: жила — однопроволочные медные жилы; изоляция — ПВХ-пластикат пониженной пожароопасности с низким дымо- и газовыделением; экран — ламинированная алюминиевая фольга с контактным проводником из медной луженой проволоки; оболочка — ПВХ-пластикат пониженной пожароопасности с низким дымо- и газовыделением.
Число жил 2 — 20; изолированные жилы скручены, изоляция жил разных цветов.

Температура прокладки и монтажа: -0…+50 °С; рабочий диапазон -40…+70 °С.
Радиус изгиба — не менее 10-кратного значения наружного диаметра кабеля.
Прокладка внутри помещений и на открытом воздухе; на открытом воздухе — при защите от воздействия солнечного излучения (категории 2-4 по ГОСТ 15150-69).
Допускается одиночная или групповая стационарная прокладка.

Область применения

Для одиночной и групповой стационарной прокладки для монтажа систем связи, сигнализации, сбора и обработки данных, до 145 В.

ТУ

ТУ 27.32.13-005-29898051-2025

На какое напряжение рассчитан КСВЭВнг(А)-LS?

По странице производителя — до 145 В.

Можно ли прокладывать зимой?

Температура прокладки и монтажа -0…+50 °С; рабочий диапазон -40…+70 °С.

Какой радиус изгиба допустим?

Не менее 10-кратного значения наружного диаметра кабеля.

Можно ли прокладывать группой?

Да, допускается одиночная или групповая стационарная прокладка.

Монтаж ограничен диапазоном -0…+50 °С, а рабочий диапазон шире (-40…+70 °С): в мороз кабель не раскатывать и не монтировать.
В маркоразмере число после последнего «х» — диаметр жилы в мм (0,4 — 0,8); у кабелей серий КМ… и КПС… указано сечение — при подмене марки не путать.
Экран — ламинированная алюминиевая фольга с контактным проводником из медной луженой проволоки; при разделке учитывать контактный проводник.
Часть маркоразмеров на странице помечена «по запросу» — наличие уточнять до проектирования.
