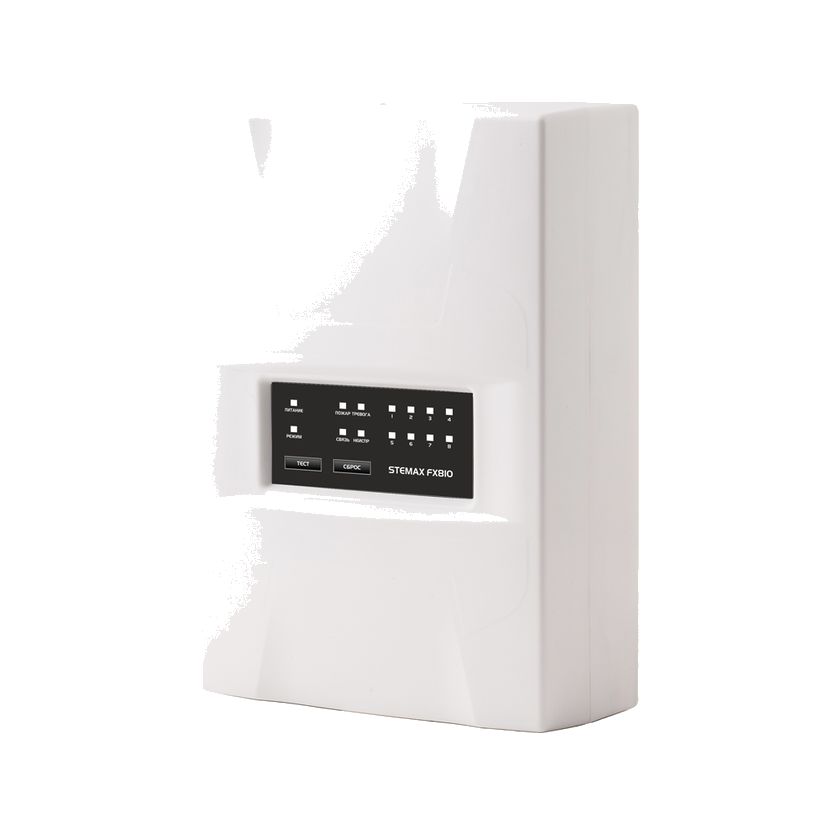

STEMAX FX210, FX410, FX810 — охранно-пожарные контроллеры на 2, 4 и 8 шлейфов

Приёмно-контрольные охранно-пожарные приборы для небольших объектов: пожарные, охранные и технологические ШС. Передача на сервер STEMAX — через модуль UN Ethernet или UN Wi-Fi.

Модели семейства

STEMAX FX2102 ШС и 2 логических раздела.

ШС	2
Разделов	2
Резисторов 5,6 кОм в комплекте	6
Питание ШС	4,6 В (без пожарных шлейфов), 28 В (есть пожарный ШС или принудительно)
Оконечный резистор ШС	5,6 кОм
Выходы	4 типа ОК, 3 реле (оптореле, 250 В, 0,05 А)
Ключей / кодов	до 100
Питание	~ 100..264 В; АКБ 12 В 7 А·ч / 9 А·ч
Условия	-40…+55 °C, IP30
Габариты корпуса	262 х 180 х 85 мм

STEMAX FX4104 ШС и 4 логических раздела.

ШС	4
Разделов	4
Резисторов 5,6 кОм в комплекте	8
Питание ШС	4,6 В (без пожарных шлейфов), 28 В (есть пожарный ШС или принудительно)
Оконечный резистор ШС	5,6 кОм
Выходы	4 типа ОК, 3 реле (оптореле, 250 В, 0,05 А)
Ключей / кодов	до 100
Питание	~ 100..264 В; АКБ 12 В 7 А·ч / 9 А·ч
Условия	-40…+55 °C, IP30
Габариты корпуса	262 х 180 х 85 мм

STEMAX FX8108 ШС и 8 логических разделов.

ШС	8
Разделов	8
Резисторов 5,6 кОм в комплекте	12
Питание ШС	4,6 В (без пожарных шлейфов), 28 В (есть пожарный ШС или принудительно)
Оконечный резистор ШС	5,6 кОм
Выходы	4 типа ОК, 3 реле (оптореле, 250 В, 0,05 А)
Ключей / кодов	до 100
Питание	~ 100..264 В; АКБ 12 В 7 А·ч / 9 А·ч
Условия	-40…+55 °C, IP30
Габариты корпуса	262 х 180 х 85 мм

Как это работает и подключается

По умолчанию: ШС №1 — охранный с задержкой на вход/выход, остальные — пожарные (атрибут «Дымовой», без перезапроса); все ШС в разделе 1, задержки на постановку и снятие по 30 секунд. Выходы: F — «Пожар», R — «Сирена» (тревога и пожар), D — «Пожар ПЦН» (табло «Выход»), L — «Режим охраны».
Постановка/снятие: считыватель электронных ключей (например, STEMAX TM), бесконтактные считыватели, пульты, кодовая панель (Мираж-КД), скрытый выключатель, кнопка.
Питание с двойным резервом: АКБ в корпусе (7 или 9 А·ч, размер 151 х 65 х 101 мм, покупается отдельно) и внешний БИРП. Соответствует ГОСТ Р 53325-2012.
Настройка — Конфигуратор Профессионал версии 4.15 и выше.

Монтаж

Монтаж и демонтаж, подключение/отключение модулей и обслуживание — только после отключения сети 230 В, АКБ и БИРП. Только внутри помещений, без влаги, агрессивных сред и токопроводящей пыли.
Место: ограниченный доступ посторонних; для Wi-Fi — устойчивый приём сети.
Кодовая панель или считыватель: линия до 50 м монтажным проводом (например, КСПВ) без помех; дальше — экранированная витая пара.
Перед подключением к ПК по USB установить USB-драйвер НПП «Стелс».
После транспортировки в холод выдержать без упаковки не менее двух часов.

Примеры

Автономная ОПС без сервера

Заводская конфигурация работает сразу после подключения шлейфов, оповещателей и питания.

Передача на STEMAX

Модуль STEMAX UN Ethernet — проводная сеть, UN Wi-Fi — беспроводная; собственного ПОО в контроллере нет.

Частые вопросы

Чем отличаются FX210, FX410 и FX810?

Количеством ШС и разделов: 2, 4 и 8 соответственно; остальные характеристики общие.

Как передать события на сервер?

Только через дополнительный модуль STEMAX UN Ethernet или UN Wi-Fi, встроенного оконечного прибора нет.

Нюансы и грабли

Внешние устройства свыше 800 мА — нужен дополнительный источник питания, общие провода объединить. В таблице РЭ указан суммарный ток 12 В и выходов ОК 0,7 А — при расчёте держитесь меньшей цифры.
Ток выходов ОК при контроле на обрыв и КЗ — не более 0,1 А.
В холод АКБ теряют ёмкость — учитывать при проектировании.

Документация

Стелс — ППКОП STEMAX FX210 / FX410 / FX810, РЭ АГНС.425513.001 РЭ
