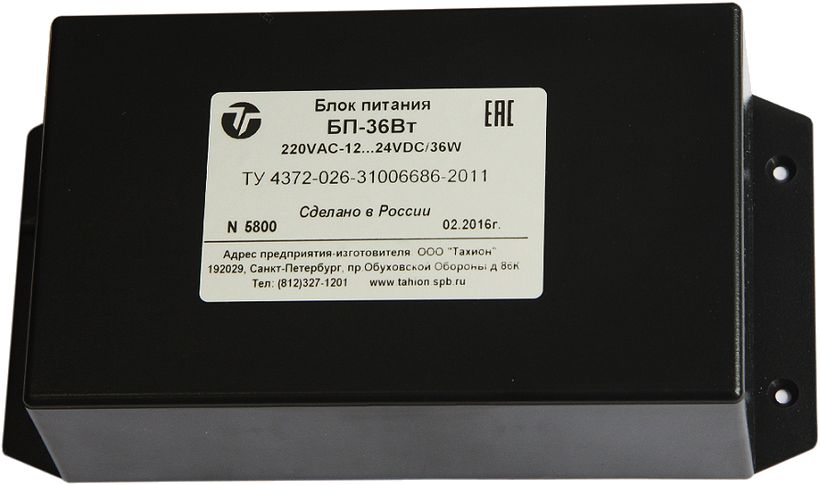

БП-36Вт/БП-50Вт — регулируемый блок питания для видеокамер и ИК-прожекторов

Компактный блок питания с регулируемым выходом 12-24 В DC для видеокамер, ИК-прожекторов и другой электроники. Два исполнения по мощности — 36 и 50 Вт, в одном малом корпусе.

Модели семейства

БП-36ВтВыходная мощность 36 Вт.

Диапазон входного напряжения	100-240 В AC (94-264 В макс.); 150-380 В DC
Выходная мощность	36 Вт
Номинальный выходной ток	12 В — 3,0 А; 24 В — 1,5 А
Диапазон рабочих температур	-25 °С ÷ +50 °С
Габариты	187,5 х 95,5 х 53 мм
Вес в упаковке	не более 0,5 кг

БП-50ВтВыходная мощность 50 Вт, тот же корпус. В описании страницы диапазон температур указан -25…+40 °С, в таблице характеристик — -25…+50 °С, уточнять по паспорту.

Диапазон входного напряжения	100-240 В AC (94-264 В макс.); 150-380 В DC
Выходная мощность	50 Вт
Номинальный выходной ток	12 В — 4,25 А; 24 В — 2,1 А
Диапазон рабочих температур, по таблице	-25 °С ÷ +50 °С
Габариты	187,5 х 95,5 х 53 мм
Вес в упаковке	не более 0,5 кг

Как это работает и подключается

Вход принимает как AC (100-240 В), так и DC (150-380 В) — блок можно питать от сети или от высоковольтной линии постоянного тока.
Есть автоматическая защита от короткого замыкания, перегрузки и перегрева.

Монтаж

Оба исполнения — в одном малом корпусе 187,5х95,5х53 мм, отличаются только внутренней электроникой под нужную мощность.
Выходной ток нужно подбирать по напряжению: на 12 В доступен больший ток (3,0/4,25 А), чем на 24 В (1,5/2,1 А) — считать суммарную нагрузку камеры и подсветки.

Примеры

Питание камеры и ИК-прожектора от одного блока

Выход регулируется между 12 и 24 В DC — можно подобрать напряжение под конкретную камеру или прожектор без отдельного стабилизатора.

Частые вопросы

В чём разница между БП-36Вт и БП-50Вт?

Одинаковый корпус и принцип работы, но БП-50Вт даёт больший выходной ток (4,25 А на 12 В против 3,0 А у БП-36Вт).

Нюансы и грабли

У БП-50Вт в описании страницы указан верхний предел рабочей температуры +40 °С, а в таблице характеристик — +50 °С; перед применением в жарком месте сверять по паспорту.
Выходное напряжение регулируемое в диапазоне 12-24 В — уточнять фактическую настройку под конкретную нагрузку при пусконаладке, а не считать её фиксированной.

Документация

Тахион — страница изделия «БП-36Вт» на сайте производителя (https://tahion.spb.ru/product/blok-pitaniya-bp-36vt/)
Тахион — страница изделия «БП-50Вт»
