БП/БПУ-220VAC-24VAC/VDC — блок питания для поворотных камер и охранных систем, indoor и уличные исполнения
Линейка блоков питания для купольных поворотных камер и периметральных систем: от индорного БП-220VAC до уличных БПУ-1/3 (переменный выход) и БПУ-2 (постоянный выход) в корпусе IP66.
Модели семейства
БП-220VAC-24VAC/5,0АДля помещений, переменный выход 24 В AC, 5 А.
| Напряжение питания | 230 В AC ±10%, 50 Гц |
| Выходное напряжение | 24 В AC ±10% |
| Выходной ток | 5 А |
| Диапазон рабочих температур | -60 °С ÷ +50 °С |
| Габариты | 200 х 200 х 80 мм |
| Режим работы | круглосуточный |
| Вес с упаковкой | не более 3 кг |

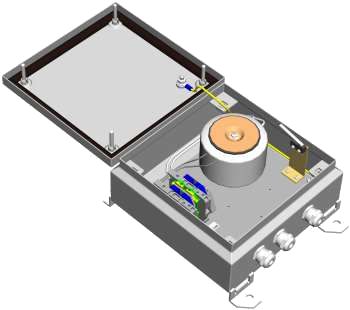

БПУ-1-220VAC-24VAC/5,0АУличное исполнение того же выхода, IP66.
| Напряжение питания | 230 В AC ±10%, 50 Гц |
| Выходное напряжение | 24 В AC |
| Выходной ток | 5 А |
| Диапазон рабочих температур | -60 °С ÷ +50 °С |
| Степень защиты | IP66 |
| Габариты (с гермовводами) | 240 х 200 х 90 мм |

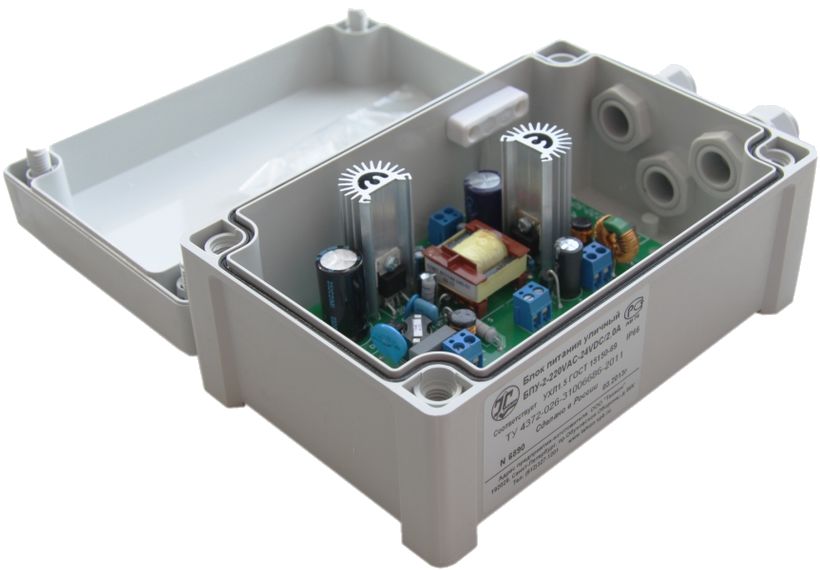

БПУ-2-220VAC-24VDC/2,0А (снята с производства)Уличное исполнение с постоянным выходом (не переменным), для видеокамер на DC.
| Напряжение питания | 100-240 В AC, 50 Гц; 150-380 В DC |
| Выходное напряжение | 24/27 В DC ±10% |
| Максимальный выходной ток | 2 А |
| Диапазон рабочих температур | -40 °С ÷ +50 °С |
| Степень защиты | IP66 |
| Габариты (с гермовводами) | 242 х 125 х 75 мм |

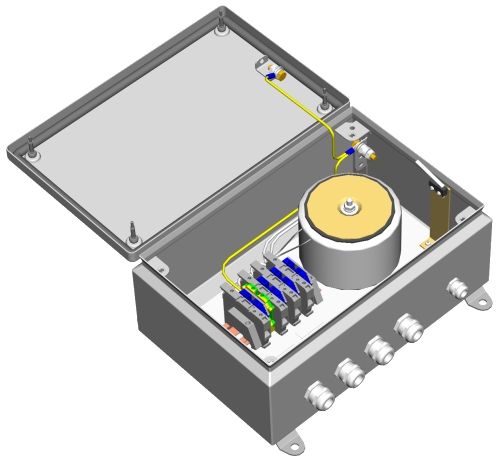

БПУ-3-220VAC-24(27)VAC/10АУличное исполнение повышенной мощности для длинных линий периметральных систем и купольных камер, с дополнительным выходом 27 В для компенсации падения напряжения.
| Напряжение питания | 230 В AC ±10%, 50 Гц |
| Выходное напряжение | 24 В AC / 27 В AC (доп. выход) |
| Максимальный выходной ток | 10 А |
| Диапазон рабочих температур | -60 °С ÷ +50 °С |
| Степень защиты | IP66 |
| Габариты, по таблице | 300 х 200 х 120 мм (в описании страницы — 250х300х136 мм) |
| Режим работы | круглосуточный |
| Вес с упаковкой | не более 6 кг |
Как это работает и подключается
- БП/БПУ-1/3 выдают переменное напряжение 24 В AC (у БПУ-3 плюс 27 В на компенсацию потерь в линии) — под камеры и охранные датчики, которым нужен именно AC, а не DC.
- БПУ-2 — исключение в этой линейке: выход постоянного тока 24/27 В DC вместо переменного.
Монтаж
- Только уличные исполнения (БПУ-1/2/3) имеют степень защиты IP66 и гермовводы; БП-220VAC — для установки в помещении или термошкафу.
- У БПУ-3 при длинной линии до потребителя использовать дополнительный выход 27 В AC для компенсации падения напряжения в кабеле.
Примеры
Купольная поворотная камера в помещении
БП-220VAC — переменный выход 24 В AC, как требуют многие PTZ-камеры, без обогрева и уличной защиты.
Периметральная система с длинной линией
БПУ-3 даёт дополнительный выход 27 В AC, чтобы скомпенсировать падение напряжения на длинном кабеле до дальнего датчика/камеры.
Частые вопросы
Какой блок нужен для уличной купольной камеры на 24 В AC?
БПУ-1-220VAC-24VAC/5,0А — уличное исполнение IP66 с тем же переменным выходом, что у indoor БП-220VAC.
Чем БПУ-3 отличается от БПУ-1?
БПУ-3 мощнее (10 А против 5 А) и добавляет выход 27 В AC для компенсации падения напряжения на длинных линиях периметральных систем.
Нюансы и грабли
- БПУ-2 выдаёт постоянное напряжение (DC), а не переменное, как остальные модели этой линейки — не путать при подборе под камеру, которой нужен именно AC.
- У БПУ-3 описание страницы и таблица характеристик расходятся по габаритам (250х300х136 против 300х200х120 мм) — сверять по паспорту.
- БПУ-2 (без пометки ВБ) снята с производства — для взрывозащищённых и уличных задач с DC-выходом уточнять у Тахион актуальную замену.
Документация
- Тахион — страница изделия «БП-220VAC-24VAC/5,0А» на сайте производителя (https://tahion.spb.ru/product/blok-pitaniya-dlya-povorotnyh-kamer-bp-220vas-24vac-50a/)
- Тахион — страница изделия «БПУ-1-220VAC-24VAC/5,0А»
- Тахион — страница изделия «БПУ-2-220VAC-24VDC/2,0А (снята с производства)»
- Тахион — страница изделия «БПУ-3-220VAC-24(27)VAC/10А»
