БПУ-1-36Вт/75Вт — уличный блок питания с обогревом для камер и ИК-прожекторов

Уличный вариант блока питания БП-36Вт/50Вт: тот же регулируемый выход 12-24 В DC, но в герметичном корпусе IP66 с обогревом, для установки на опоре или стене без термошкафа.

Модели семейства

БПУ-1-36ВтВыходная мощность 36 Вт, обогрев 40,4 Вт.

Диапазон входного напряжения	100-240 В AC (94-264 В макс.); 150-380 В DC
Выходная мощность	36 Вт
Выходное напряжение	12-24 В DC
Номинальный выходной ток	12 В — 3,0 А; 24 В — 1,5 А
Мощность обогрева (при 220 В AC)	40,4 Вт ± 5%
Диапазон рабочих температур	-60 °С ÷ +50 °С
Степень защиты	IP66
Габариты (с гермовводами)	240 х 200 х 90 мм
Вес в упаковке	не более 2,6 кг

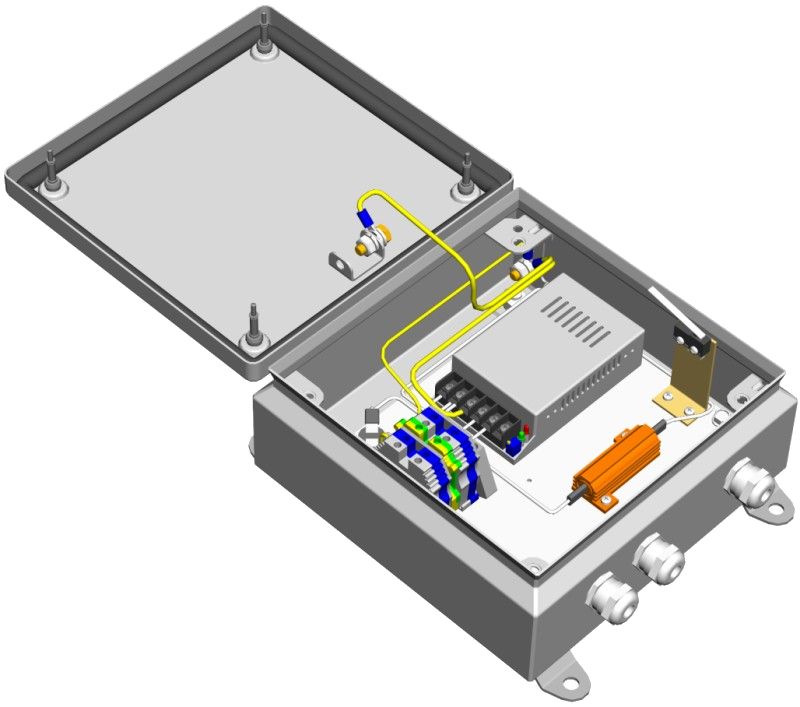

БПУ-1-75ВтВыходная мощность 75 Вт, тот же обогрев и корпус.

Диапазон входного напряжения	100-240 В AC (94-264 В макс.); 150-380 В DC
Выходная мощность	75 Вт
Диапазон выходного напряжения	11,5-24,5 В DC
Номинальный выходной ток	12 В — 6,25 А; 24 В — 3,15 А
Мощность обогрева (при 220 В AC)	40,4 Вт ± 5%
Диапазон рабочих температур	-60 °С ÷ +50 °С
Вес в упаковке	не более 2,6 кг

Как это работает и подключается

Собственный обогреватель (40,4 Вт при 220 В AC) поддерживает работу блока при -60 °С без отдельного термошкафа.
Вход принимает AC (100-240 В) и DC (150-380 В), выход регулируется в диапазоне 12-24 В DC.

Монтаж

Корпус IP66 с гермовводами — 240х200х90 мм, для крепления есть отдельный аксессуар «Кронштейн КС-2».
Соответствие мощности: при выборе БПУ-1-36Вт против БПУ-1-75Вт считать суммарный ток камеры и ИК-прожектора на выбранном напряжении (12 или 24 В).

Примеры

Камера и мощный ИК-прожектор на опоре

БПУ-1-75Вт даёт до 6,25 А на 12 В — под камеру и прожектор одновременно без отдельного термошкафа.

Частые вопросы

Чем БПУ-1 отличается от обычного БП той же мощности?

БПУ-1 — уличное исполнение: корпус IP66, гермовводы и встроенный обогрев (40,4 Вт), позволяющий работать до -60 °С без термошкафа.

Нюансы и грабли

Диапазон рабочих температур -60 °С заявлен только с учётом встроенного обогрева (40,4 Вт при 220 В AC) — без питания или при отклонении входного напряжения нижний предел не гарантирован.
Не путать с БП-36Вт/50Вт (обычный, для помещений, без обогрева и защиты IP66) — БПУ-1 дороже, но только он подходит для прямой установки на улице без укрытия.
