БПЗУ-12/24/48 — блок переключения питания с зарядным устройством для резервных АКБ
При пропадании внешнего источника DIN-модуль резервированного питания переключает нагрузку на аккумулятор и заряжает его. Три исполнения — 12, 24 и 48 В, под 1-4 аккумулятора.
Модели семейства
БПЗУ-1212 В, 1 аккумулятор.
| Входное напряжение | 12 В DC ±10% |
| Выходное напряжение от АКБ | 9,5-13,5 В DC |
| Напряжение отсечки АКБ | 9,5-10,2 В DC |
| Максимальный выходной ток, по таблице | 5 А (в описании страницы — 7 А) |
| Ток заряда батареи | 1 А |
| АКБ | 1 шт., герметичная свинцово-кислотная 12 В, ёмкость не более 9 А/ч |
| Время прерывания при переключении | 5-15 мс |
| Диапазон рабочих температур | -40 °С ÷ +60 °С |
| Степень защиты | IP20 |
| Сечение подключаемых проводов | не более 2,5 мм² |
| Средняя наработка на отказ / срок службы | не менее 10 000 ч / 8 лет |
| Габариты | 89 х 58 х 35 мм |
| Вес с упаковкой | не более 200 г |

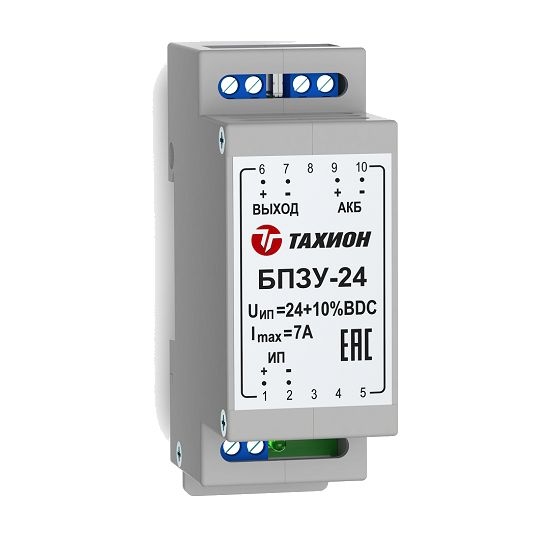

БПЗУ-2424 В, 2 аккумулятора последовательно.
| Входное напряжение | 24 В DC ±10% |
| Выходное напряжение от АКБ | 19-27 В DC |
| Напряжение отсечки АКБ | 19-20,5 В DC |
| Максимальный выходной ток, по таблице | 5 А (в описании страницы — 7 А) |
| Ток заряда батареи | 1 А |
| АКБ | 2 шт. по 12 В последовательно, ёмкость не более 9 А/ч |
| Время прерывания при переключении | 5-15 мс |
| Диапазон рабочих температур | -40 °С ÷ +60 °С |
| Габариты | 89 х 58 х 35 мм |
| Вес с упаковкой | не более 200 г |

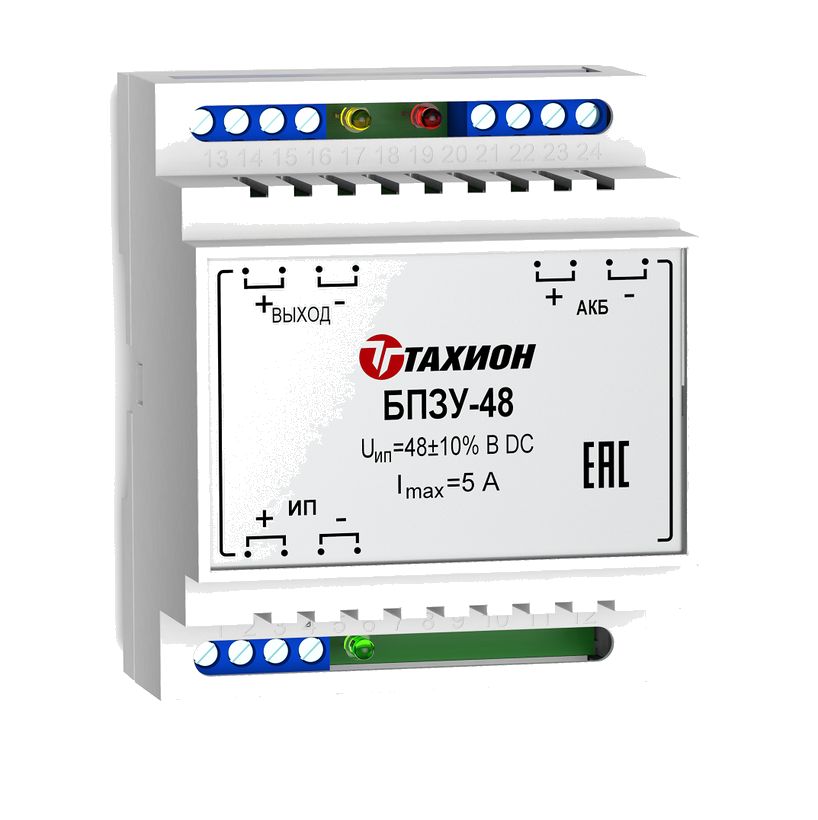

БПЗУ-4848 В, 4 аккумулятора последовательно.
| Входное напряжение | 48 В DC ±10% |
| Выходное напряжение от АКБ | 38-54 В DC |
| Напряжение отсечки АКБ | 38-41 В DC |
| Максимальный выходной ток | 8 А |
| Ток заряда батареи | 0,5 А |
| АКБ | 4 шт. по 12 В последовательно, ёмкость не более 9 А/ч |
| Время прерывания при переключении | 5-10 мс |
| Диапазон рабочих температур | -40 °С ÷ +60 °С |
| Габариты, по таблице | 90 х 70 х 58 мм (в описании страницы — 96х57,5х71 мм) |
| Вес с упаковкой | не более 300 г |
Как это работает и подключается
- Блок переключает нагрузку между внешним источником и аккумулятором и одновременно заряжает АКБ током 0,5-1 А (в зависимости от исполнения).
- Напряжение отсечки АКБ от нагрузки защищает батарею от глубокого разряда — при снижении напряжения ниже порога блок отключает нагрузку от АКБ.
Монтаж
- Крепление — на 35-мм DIN-рейку, сечение подключаемых проводов не более 2,5 мм².
- Для компенсации времени прерывания при переключении (5-15 мс) есть отдельный аксессуар — устройство компенсации временного прерывания УКП-12-24 (для БПЗУ-12/24) и УКП-48 (для БПЗУ-48).
Примеры
Резерв питания уличной камеры от одного АКБ
БПЗУ-12 держит нагрузку на аккумуляторе при пропадании 12 В, заряжает батарею при наличии сети.
Резерв на связке из нескольких АКБ
БПЗУ-24/48 работают с 2 или 4 аккумуляторами, включёнными последовательно, для более высокого резервного напряжения.
Частые вопросы
Сколько аккумуляторов нужно на каждую модель?
БПЗУ-12 — 1 шт., БПЗУ-24 — 2 шт. последовательно, БПЗУ-48 — 4 шт. последовательно, все по 12 В.
Что делать с временем прерывания при переключении?
Если чувствительной нагрузке важен провал в 5-15 мс, ставится дополнительное устройство компенсации временного прерывания (УКП-12-24 или УКП-48).
Нюансы и грабли
- У БПЗУ-12/24 максимальный выходной ток в описании страницы указан 7 А, а в таблице характеристик — 5 А; у БПЗУ-48 габариты в описании и таблице не совпадают (96х57,5х71 против 90х70х58 мм). Перед подбором сверять по паспорту.
- Тип АКБ — только герметичные свинцово-кислотные необслуживаемые 12 В, ёмкостью не более 9 А/ч; другие типы батарей паспортом не описаны.
Документация
- Тахион — страница изделия «БПЗУ-12» на сайте производителя (https://tahion.spb.ru/product/blok-pereklyucheniya-pitaniya-s-zaryadnym-ustrojstvom-bpzu-12/)
- Тахион — страница изделия «БПЗУ-24»
- Тахион — страница изделия «БПЗУ-48»
