КБП — комплект бесперебойного питания 12/24/48 В для установки в термошкафы
Комплект из AC/DC-преобразователя и блока переключения с зарядным устройством БПЗУ обеспечивает резервированное питание аппаратуры 12, 24 или 48 В при установке в термошкаф.
Модели семейства
КБП-12/2, КБП-12/3, КБП-12/5Питание постоянным напряжением 12 В; в составе AC/DC преобразователь 230/12 В и БПЗУ-12.
| Исполнения | КБП-12/2 (36 Вт), КБП-12/3 (50 Вт), КБП-12/5 (75 Вт) |
| Напряжение питания | 94 ÷ 264 В AC, 47 ÷ 63 Гц |
| Выходное напряжение | 9,5 ÷ 13,5 В DC |
| Напряжение отсечки АКБ от нагрузки | 9,5 ÷ 10,2 В DC |
| Максимальный ток нагрузки | 2 А (КБП-12/2) / 3 А (КБП-12/3) / 5 А (КБП-12/5) |
| Ток заряда батареи | 1 А |
| Тип и ёмкость АКБ | герметичные свинцово-кислотные необслуживаемые 12 В, 9 А/ч |
| Диапазон рабочих температур | -25 °С ÷ +60 °С |
| Наработка на отказ | не менее 10 000 ч |
| Срок службы | не менее 8 лет |
| Габариты КБП-12/2 (без кронштейна АКБ) | 107,5 х 150 х 71 мм |
| Масса с упаковкой КБП-12/2 | не более 700 г |

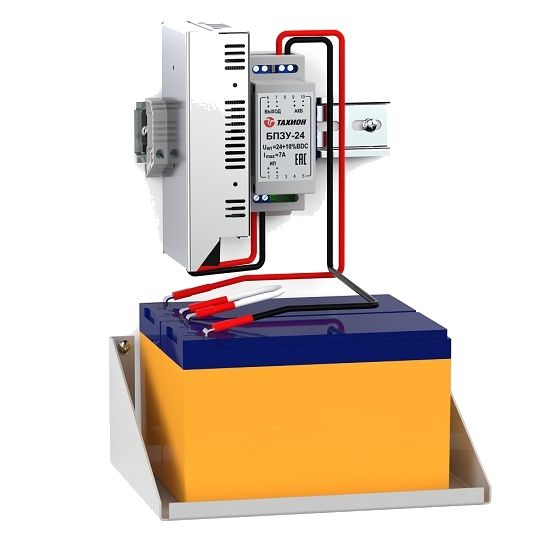

КБП-24/1, КБП-24/2, КБП-24/4, КБП-24/5Питание постоянным напряжением 24 В; в составе AC/DC преобразователь 230/24 В, 50 Вт и БПЗУ-24.
| Исполнения | КБП-24/1, КБП-24/2, КБП-24/4, КБП-24/5 |
| Напряжение питания | 94 ÷ 264 В AC, 47 ÷ 63 Гц |
| Выходное напряжение | 19 ÷ 27 В DC |
| Напряжение отсечки АКБ от нагрузки | 19 ÷ 20,5 В DC |
| Максимальный ток нагрузки КБП-24/1 | 1 А |
| Ток заряда батареи | 1 А |
| Тип и ёмкость АКБ | герметичные свинцово-кислотные необслуживаемые 12 В, не более 9 А/ч |
| Диапазон рабочих температур | -25 °С ÷ +60 °С |
| Наработка на отказ | не менее 10 000 ч |
| Срок службы | не менее 8 лет |
| Габариты КБП-24/1 (без кронштейна АКБ) | 115 х 150 х 80 мм |
| Масса с упаковкой КБП-24/1 | не более 900 г |

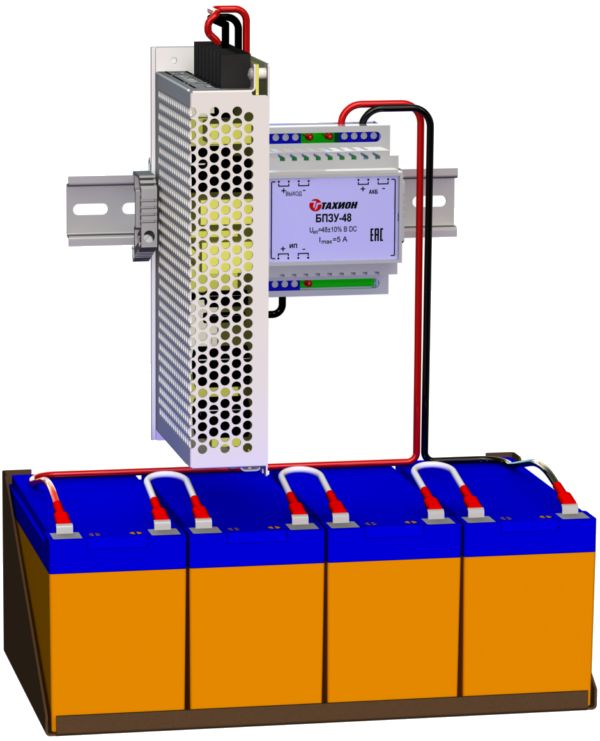

КБП-48/2,5, КБП-48/150 (2,7 А), КБП-48/3,5, КБП-48/4,5, КБП-48/8Питание постоянным напряжением 48 В для коммутаторов Ethernet PoE/PoE+; АКБ 2,2 или 7,2 А·ч по заказу.
| Исполнения | КБП-48/2,5, КБП-48/150, КБП-48/3,5, КБП-48/4,5, КБП-48/8 — каждая с АКБ 2,2 А·ч или 7,2 А·ч |
| Напряжение питания КБП-48/2,5 | 170 ÷ 264 В AC, 47 ÷ 63 Гц |
| Напряжение питания КБП-48/8 | 90 ÷ 264 В AC, 47 ÷ 63 Гц |
| Выходное напряжение | 43,2 ÷ 52,8 В DC (заводская установка 48 В); у КБП-48/8 — 48 ÷ 55 В DC |
| Напряжение отсечки АКБ от нагрузки | 38 ÷ 41 В DC |
| Максимальный ток нагрузки КБП-48/2,5 (≤50 °С / +60 °С) | 2,5 А (при 48 В)…2,3 А (при 52,8 В) / 2,0 А…1,8 А |
| Максимальный ток нагрузки КБП-48/8 (≤50 °С / +60 °С) | 8 А / 7,5 А (при 48 В)…6,7 А (при 55 В) |
| Ток заряда батареи | 0,5 А |
| Диапазон рабочих температур | -10 °С ÷ +60 °С |
| Наработка на отказ | не менее 70 000 ч |
| Срок службы | не менее 8 лет |
| Габариты (без кронштейна АКБ) КБП-48/2,5 | 200 х 159 х 113 мм |
| Габариты (без кронштейна АКБ) КБП-48/8 | 125 х 250 х 139 мм |
| Масса с упаковкой | 1 кг (КБП-48/2,5) / 2,3 кг (КБП-48/8) |
Как это работает и подключается
- Комплект собран из AC/DC-преобразователя и блока переключения питания с зарядным устройством (БПЗУ-12/24/48) — переключение на АКБ автоматическое при пропадании сети.
- Время прерывания при переключении на резервное питание 5 ÷ 15 мс у КБП-12 и КБП-24 может быть сведено к 0 при использовании устройства компенсации временного прерывания УКП-12-24 (для 48 В — УКП-48) производства «Тахион».
Монтаж
- Защита: от перегрузки, короткого замыкания, переполюсовки, глубокого разряда АКБ — по паспорту.
- У КБП-48/8 в паспорте отдельно указано: устанавливать выходное напряжение более 53 В недопустимо (заводская установка 48 В).
Примеры
Резерв для коммутатора PoE
КБП-48 паспорт описывает как питание для коммутаторов Ethernet PoE/PoE+ или других электронных устройств постоянным напряжением 43,2÷52,8 В.
Резерв для аппаратуры в термошкафу
КБП-12 и КБП-24 предназначены для питания аппаратуры постоянным напряжением 12 или 24 В при установке в термошкаф.
Частые вопросы
На сколько хватит времени работы от АКБ?
Паспорт не даёт время автономной работы напрямую — указана только ёмкость АКБ (9 А/ч у КБП-12/24, 2,2 или 7,2 А·ч у КБП-48) и максимальный ток нагрузки конкретного исполнения.
Можно ли убрать провал напряжения при переключении на батарею?
Да, паспорт указывает устройство компенсации временного прерывания УКП-12-24 (для 12/24 В) или УКП-48 (для 48 В) производства «Тахион», сводящее время прерывания к 0.
Нюансы и грабли
- Для КБП-48 таблица характеристик даёт общую строку «Ёмкость АКБ, не более 9 А/ч», но обозначение исполнения (2,2 или 7,2 А·ч) говорит об установленной батарее другой ёмкости — при заказе уточнять фактическую ёмкость АКБ по обозначению, а не по этой строке таблицы.
- Диапазон входного напряжения сети у КБП-48 в тексте различается по исполнениям: 170÷264 В AC у КБП-48/2,5 против 90÷264 В AC у КБП-48/8 (в описании последнего — 94÷264 В AC) — расхождение небольшое, ориентироваться на таблицу конкретного исполнения.
- Диапазон рабочих температур у КБП-48 (-10…+60 °С) уже, чем у КБП-12/КБП-24 (-25…+60 °С) — учитывать при выборе для уличных термошкафов на холодном климате.
