Тахион · устройство компенсации прерывания питания

УКП-12-24 / УКП-48 — компенсация провала напряжения при переключении на АКБ

Поддерживает выходное напряжение блока переключения питания с зарядным устройством (БПЗУ) в момент переключения его реле на АКБ — время прерывания питания сводится к нулю.

Устройство компенсации временного прерывания УКП

Модели семейства

УКП-12-24Для БПЗУ-12 и БПЗУ-24 (переключаемый вход/выход).
УКП-12-24
Вход/выход9,5-13,5 В DC или 19,0-27,0 В DC
Максимальный выходной ток5 А
Компенсируемый интервал0-35 мс
Выходное напряжение в интервале, не менее10,8 В DC / 21,6 В DC
Наработка на отказне менее 10 000 час
Срок службыне менее 8 лет
Температура-40…+60°C
ЗащитаIP20
Габариты45×75×110 мм, вес в упаковке не более 0,25 кг

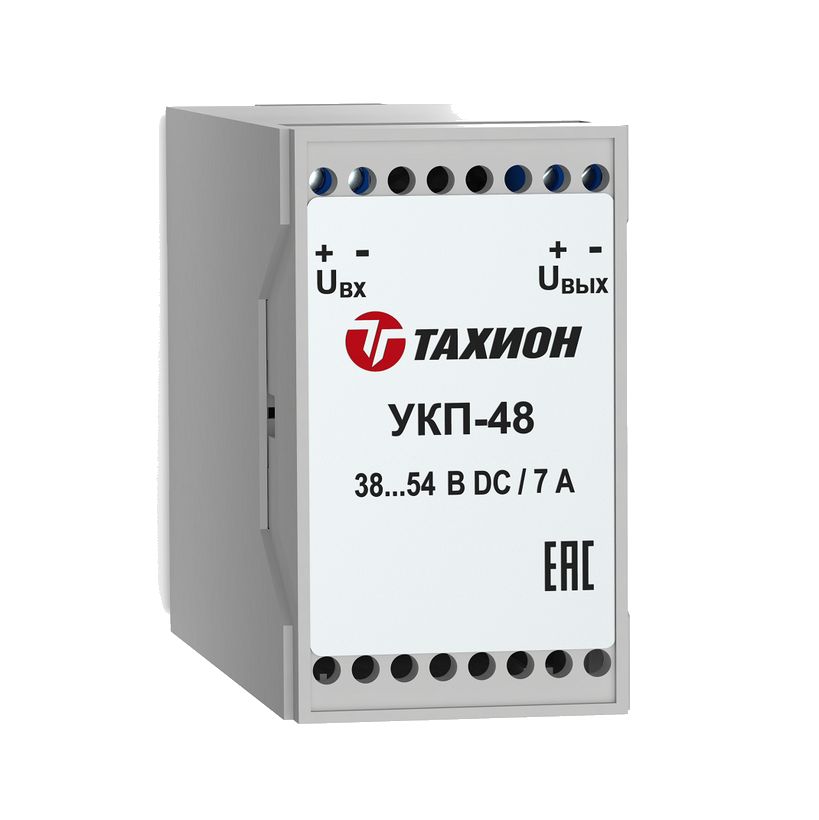

УКП-48Для БПЗУ-48 или аналогичного устройства бесперебойного питания.
УКП-48
Вход/выход38-54 В DC
Максимальный выходной ток5 А
Компенсируемый интервал0-35 мс
Выходное напряжение в интервале, не менее43,2 В DC
Наработка на отказне менее 10 000 час
Срок службыне менее 8 лет
Температура-40…+60°C
ЗащитаIP20
Габариты45×75×110 мм, вес в упаковке не более 0,25 кг

Как это работает и подключается

Монтаж

Частые вопросы

Зачем нужно УКП?

Чтобы при переключении БПЗУ на резервное питание от АКБ выходное напряжение не проваливалось — контакты реле переключаются небыстро, и без УКП чувствительная аппаратура может увидеть провал напряжения.

Чем отличаются УКП-12-24 и УКП-48?

Диапазоном рабочего напряжения: УКП-12-24 — под БПЗУ-12/БПЗУ-24 (9,5-13,5 В или 19,0-27,0 В), УКП-48 — под БПЗУ-48 (38-54 В).
