ВУК-14…68 — всепогодный узел коммутации PoE для наружных IP-камер
Стальной уличный шкаф IP66 с PoE-коммутатором (4 или 8 портов), AC/DC преобразователем и обогревом: питает 1-8 IP-камер, групповой канал по оптике. ВУК-14…68 — исполнения одного изделия.
Модели семейства
ВУК-14-PoE+4 порта PoE+, неуправляемый коммутатор, без резервного питания.
| Порты PoE+ RJ-45 | 4 шт. |
| Порты 1000 Base-X SFP | 2 шт. |
| Бюджет PoE | 120 Вт |
| Максимальная потребляемая мощность | 170 Вт |
| Мощность обогрева | 40 Вт |
| Питание | 220 В AC, 50 Гц, 6 А |
| Рабочая температура | –60°С ÷ +50°С |
| Габариты (без гермовводов) | 300×300×210 мм |
| Вес с упаковкой | 10 кг |
ВУК-14У-PoE+Тот же корпус, управляемый коммутатор (консольный порт, разделение PoE по стандартам).
| Порты PoE+ RJ-45 | 4 шт. |
| Консольный порт | 1 шт. |
| Бюджет PoE | 140 Вт |
| Максимальная потребляемая мощность | 170 Вт |
| Габариты | 300×300×210 мм |
ВУК-18-PoE+8 портов PoE+, неуправляемый коммутатор.
| Порты PoE+ RJ-45 | 8 шт. |
| Порты 1000 Base-X SFP | 2 шт. |
| Бюджет PoE | 240 Вт |
| Максимальная потребляемая мощность | 290 Вт |
| Габариты | 300×300×210 мм |
| Вес с упаковкой | 11 кг |
ВУК-24-PoE+ Р1 У11 У714 порта + встроенный УЗП-220, защита портов Ethernet и резервное питание КБП-48/2,5.
| Порты PoE+ RJ-45 | 4 шт. |
| Бюджет PoE | 120 Вт |
| КБП-48/2,5 выходное напряжение | 48÷55 В DC |
| КБП-48/2,5 ток нагрузки | 2,5 А |
| Ёмкость АКБ | 2,2 А·ч |
| Габариты | 300×400×210 мм |
| Вес с упаковкой | 11 кг |
ВУК-28-PoE+ У11 У72 (снята с производства)8 портов + защита портов Ethernet, без встроенного резервного питания в этом исполнении.
| Порты PoE+ RJ-45 | 8 шт. |
| Бюджет PoE | 240 Вт |
| Максимальная потребляемая мощность | 290 Вт |
| Габариты | 300×400×210 мм |
| Вес с упаковкой | 15 кг |
ВУК-34-PoE+ Р24 порта со встроенным резервным питанием 48 В под АКБ.
| Порты PoE+ RJ-45 | 4 шт. |
| AC/DC преобразователь | 230/48-55 В, 240 Вт |
| Резервное питание | комплект 48 В под АКБ до 9 А·ч |
| Бюджет PoE | 180 Вт |
| Мощность обогрева | 60 Вт |
| Максимальная потребляемая мощность | 260 Вт |
ВУК-38-PoE+ Р28 портов со встроенным резервным питанием 48 В под АКБ.
| Порты PoE+ RJ-45 | 8 шт. |
| AC/DC преобразователь | 230/48-55 В, 240 Вт |
| Резервное питание | комплект 48 В под АКБ до 9 А·ч |
| Бюджет PoE | 180 Вт |
| Мощность обогрева | 60 Вт |
| Максимальная потребляемая мощность | 260 Вт |

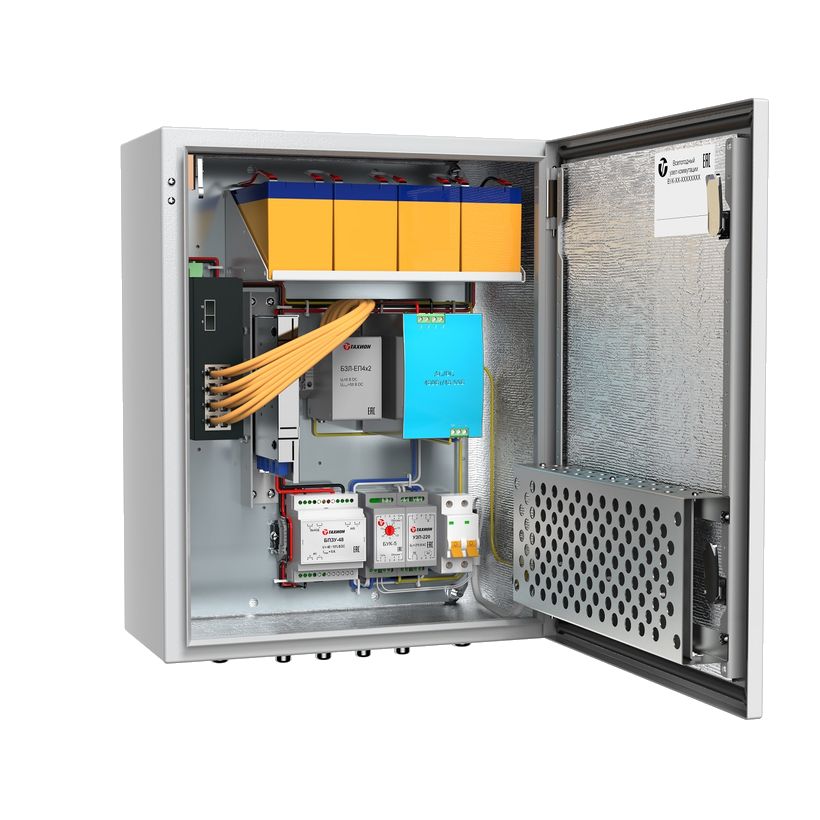

ВУК-48-PoE+ Р2 У11 У818 портов, AC/DC 480 Вт, УЗП-220, защита портов и резервное питание 48 В.
| Порты PoE+ RJ-45 | 8 шт. |
| AC/DC преобразователь | 230/48-55 В, 480 Вт |
| Бюджет PoE | 300 Вт |
| Мощность обогрева | 100 Вт |
| Максимальная потребляемая мощность | 420 Вт |
| Габариты | 400×500×210 мм |

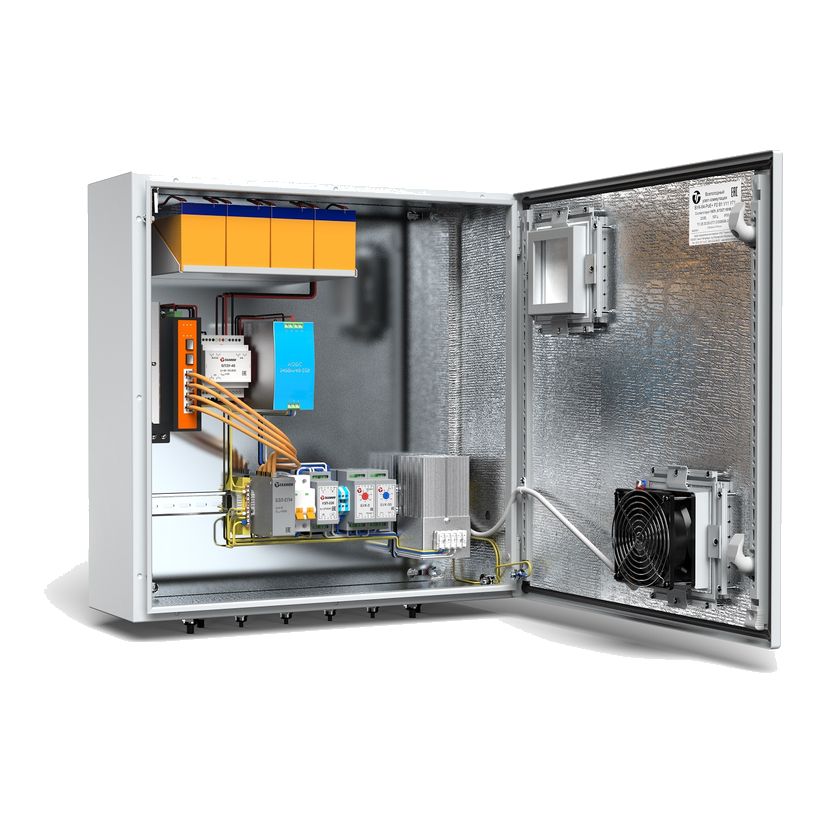

ВУК-64-PoE+ Р2 В1 У11 У71Крупный шкаф 600×600×210 мм на 4 порта, с вентиляцией и запасом мощности для доп. аппаратуры.
| Порты PoE+ RJ-45 | 4 шт. |
| AC/DC преобразователь | 230/48-55 В, 240 Вт |
| Бюджет PoE | 180 Вт |
| Мощность обогрева | 195 Вт |
| Мощность вентиляции | 22 Вт |
| Запас мощности для доп. аппаратуры | 90 Вт |
| Максимальная потребляемая мощность | 440 Вт |
| Рабочая температура | –50°С ÷ +50°С |
| Габариты | 600×600×210 мм |

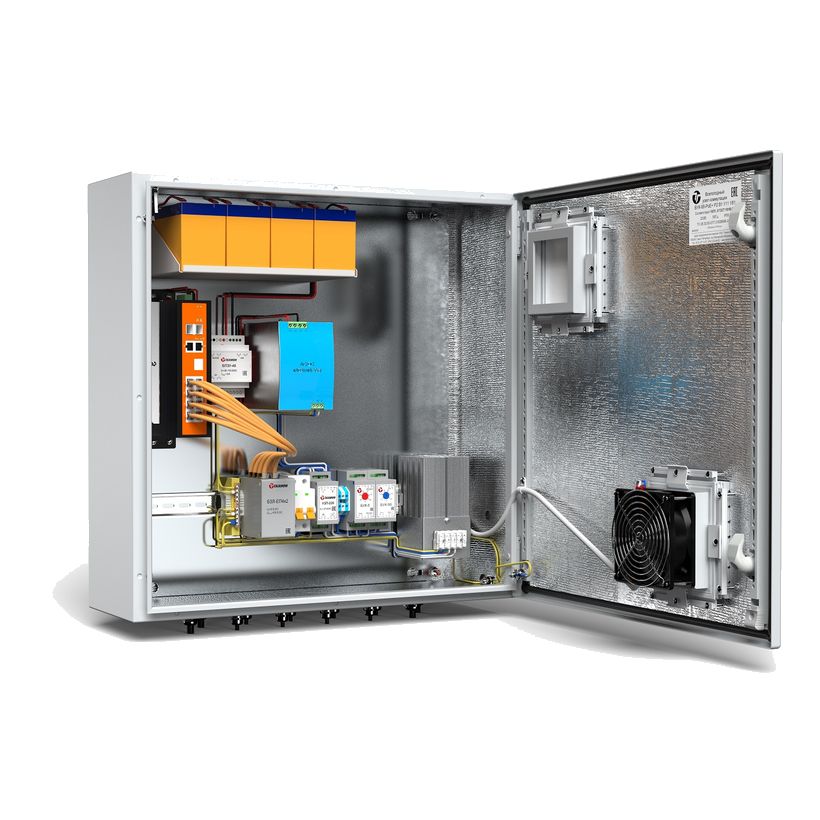

ВУК-68-PoE+ Р2 В1 У11 У81Крупный шкаф 600×600×210 мм на 8 портов, с вентиляцией.
| Порты PoE+ RJ-45 | 8 шт. |
| AC/DC преобразователь | 230/48-55 В, 480 Вт |
| Бюджет PoE | 300 Вт |
| Мощность обогрева | 195 Вт |
| Мощность вентиляции | 22 Вт |
| Запас мощности для доп. аппаратуры | 50 Вт |
| Максимальная потребляемая мощность | 590 Вт |
| Габариты | 600×600×210 мм |
Как это работает и подключается
- Все размеры оборудованы Ethernet-коммутатором PoE/PoE+ (IEEE 802.3af/at/bt), AC/DC преобразователем и обогревом, корпус — стальной (дверь 1,25/1,5 мм, монтажная панель 2 мм, оцинкованная), степень защиты IP66.
- Индекс «У» в обозначении — управляемый коммутатор (с консольным портом) вместо неуправляемого; суффиксы У11/У71/У72/У81 — добавленные заводом устройства защиты (УЗП-220, БЗЛ-ЕП4) и/или иной набор портов.
- Размеры 34/38/48/64/68 комплектуются встроенным резервным питанием 48 В под АКБ (КБП) как штатным оснащением; у размеров 14/18/24/28 резерв питания — опция по отдельному исполнению «-У11-У71» и подобным.
Монтаж
- Аксессуары для монтажа общие для всей линейки: козырёк, настенное и опорное крепление, замок для дверцы шкафа.
Примеры
Один шкаф — вся линейка на сайте
На странице ВУК-14 выбор исполнения включает 14У, 24, 24У, 34, 34У, 64, 64У и версию «ВБ-24» — все размеры собраны как варианты одного изделия.
Частые вопросы
Сколько камер можно подключить к ВУК-14?
От 1 до 4 IP-камер с питанием PoE/PoE+ — по 4-портовому неуправляемому коммутатору, бюджет PoE 120 Вт.
Есть ли встроенный резерв питания на батарее?
Да, начиная с размера ВУК-34 резервное питание 48 В под АКБ до 9 А·ч входит в стандартную комплектацию; для младших размеров (14/18/24/28) — только в исполнении с дополнительным суффиксом (например, У11-У71).
Нюансы и грабли
- Номер в обозначении (14, 18, 24…68) не равен числу портов напрямую: например, ВУК-64 несёт всего 4 порта PoE+, а ВУК-68 — 8 портов; ориентироваться нужно на «Интерфейсы» в таблице, а не на цифру в названии.
- Индекс «У» у младших размеров (14/18/24/28/34/38/48) означает управляемый коммутатор, а не увеличенный корпус или доп. защиту — не путать с суффиксами У11/У71 и т. п., которые добавляют защитные устройства.
- Резервное питание от АКБ входит в комплект только у размеров от 34 и старше — для 14/18/24/28 нужно явно заказывать исполнение с суффиксом, добавляющим КБП.
