ВУК ВБ — всепогодный узел коммутации с PoE и оптическим выходом

Взрывобезопасный шкаф с PoE-коммутатором, медиаконвертером и обогревом для подключения до 4 IP-устройств по оптоволоконной сети. Управляемая («У») и неуправляемая версии коммутатора.

Всепогодный узел коммутации ВУК ВБ (взрывобезопасный корпус)

Модели семейства

ВУК ВБ-24-PoE+Неуправляемый PoE-коммутатор на 4 порта Eth + 2 порта SFP.

Порты	4× 10/100/1000 Base-T RJ-45 PoE watchdog, 2× 1000 Base-X SFP
PoE	2 порта IEEE 802.3af/at, 2 порта IEEE 802.3af/at/bt; общий бюджет PoE 140 Вт
Питание изделия	230 В AC, максимальный ток нагрузки 6 А
Обогрев	230 В AC, потребляемая мощность 68 Вт
Диапазон рабочих температур	-60 ÷ +50 °С
Максимальная потребляемая мощность	235 Вт
Габаритные размеры	469×368×224 мм
Масса с упаковкой	не более 30 кг

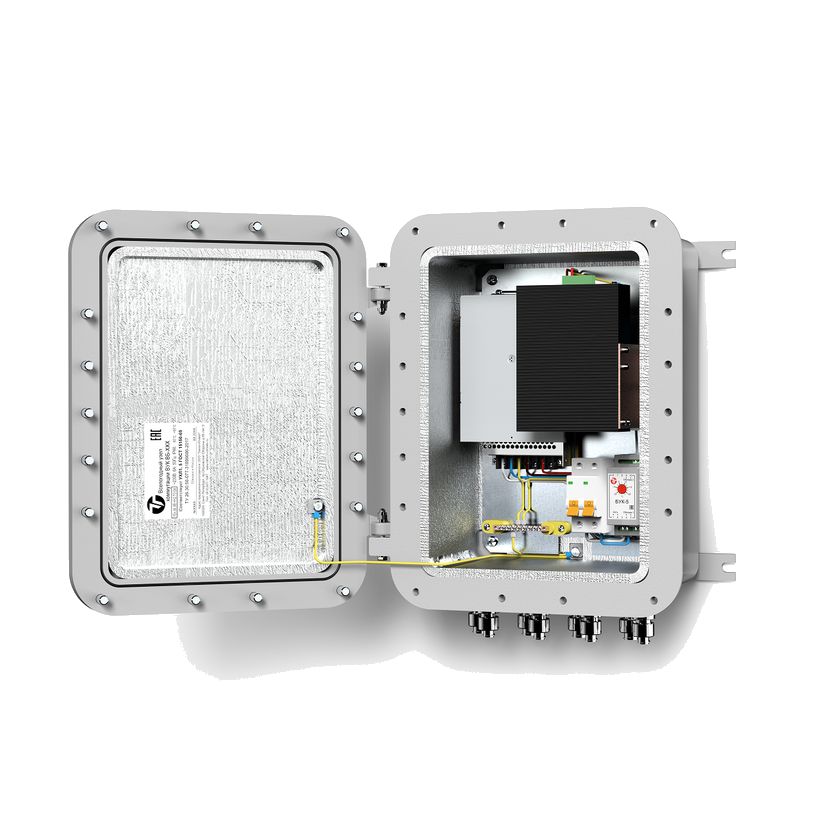

ВУК ВБ-24У-PoE+Тот же узел, но с управляемым PoE-коммутатором (4 порта Eth + 2 порта SFP) и консольным портом для настройки.

Порты	4× 10/100/1000 Base-T RJ-45 PoE watchdog, 2× 1000 Base-X SFP + консольный порт
PoE	2 порта IEEE 802.3af/at, 2 порта IEEE 802.3af/at/bt; общий бюджет PoE 140 Вт
Питание изделия	230 В AC, максимальный ток нагрузки 6 А
Обогрев	230 В AC, потребляемая мощность 68 Вт
Диапазон рабочих температур	-60 ÷ +50 °С
Максимальная потребляемая мощность	235 Вт
Масса с упаковкой	не более 30 кг

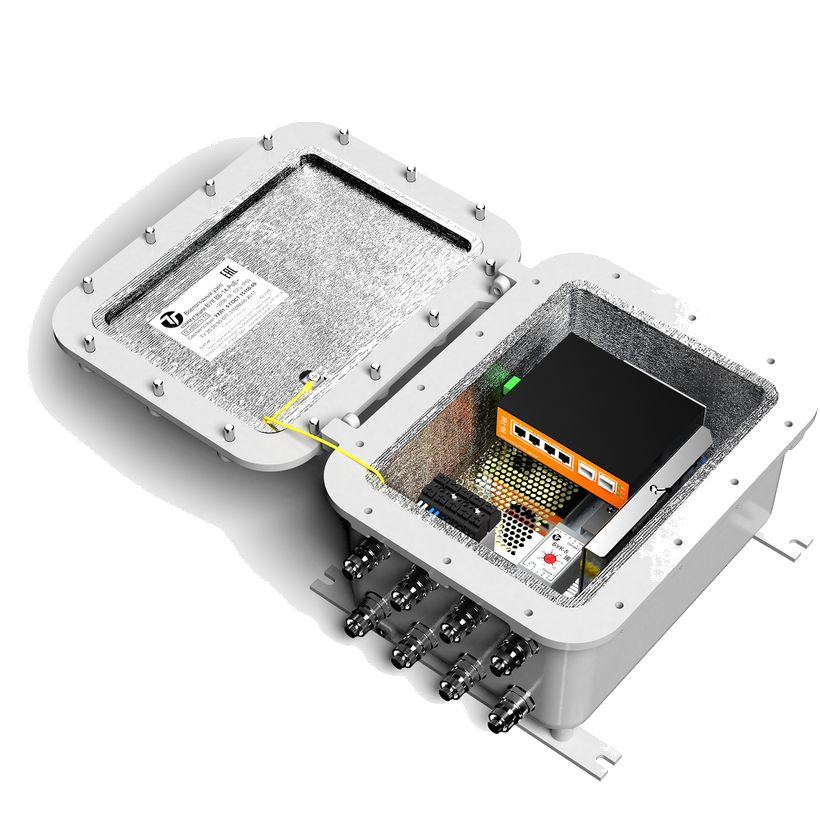

ВУК ВБ-14-РоЕ+ (снята с производства)Меньший корпус ЩОРВ362821 (364×284×215 мм), 4 гермоввода, на 1–4 IP-устройства по PoE/PoE+. Модель снята с производства.

Корпус	ЩОРВ362821, 364×284×215 мм
Коммутатор	неуправляемый, 4 порта Eth + 2 порта SFP
AC/DC преобразователь	220/56В, 150Вт
Степень защиты	IP66

Как это работает и подключается

Корпус — коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману, парам сероводорода и соляной кислоты, окрашен полимерно-эпоксидной краской с антистатическим свойством (RAL 7035), фрикционно искробезопасный.
8 кабельных вводов (латунь никелированная); внутри — блок управления климатом БУК-5, AC/DC преобразователь 230/55В 150Вт, оптический кросс с адаптерами SC-SC (4 шт.), шина заземления.
Класс взрывозащиты 1Ex db IIB+H2 T5 Gb; климатическое исполнение УХЛ1, 5 по ГОСТ 15150; степень защиты IP66.

Монтаж

Автоматический выключатель ВА47-29 2P 6A/4,5кА на входе питания; заземление — через шину Ш1.
У «У»-версии дополнительно выведен консольный порт для настройки управляемого коммутатора.

Примеры

Группа камер на одном опоре

До 4 оконечных IP-устройств с PoE через ВУК ВБ-24(У)-PoE+, дальше — по оптике на пост охраны.

Частые вопросы

Чем отличается версия «У»?

Управляемым PoE-коммутатором (с консольным портом для настройки) вместо неуправляемого; остальные характеристики совпадают.

Нюансы и грабли

На странице производителя в составе изделия корпус указан как «ШГВ423222 (433×333×224 мм)», а в таблице характеристик габариты даны как «469×368×224 мм» — это несовпадение самой страницы; перед заказом сверяйте фактические размеры по паспорту.
Линейка на сайте продолжается моделями ВУК-14У/24У Р1/ВУК-34(У)/ВУК-64(У) — они не входят в эту партию документов и не описаны в карточке.

Документация

Тахион — страница изделия Всепогодный узел коммутации ВУК ВБ-24-PoE+, ВУК ВБ-24У-PoE+, ВУК ВБ-14-РоЕ+ (снята с производства) на сайте производителя (https://tahion.spb.ru/) .../tahion-vsepogodnyi-uzel-kommutacii-vo-vzryvobezopasnom-korpuse-sorv/.
