ВУКП-28/58 — всепогодный узел коммутации PoE в корпусе из армированного стекловолоконного полиэстера

Как ВУК: PoE-коммутатор, резервное питание 48 В и обогрев в уличном шкафу, но корпус — армированный стекловолоконный полиэстер класса ударопрочности IK10 вместо стальной двери.

Всепогодный узел коммутации ВУКП (корпус из полиэстера)

Модели семейства

ВУКП-28-PoE+ Р2 У11 У818 портов PoE+, неуправляемый коммутатор, резервное питание 48 В.

Порты PoE+ RJ-45	8 шт.
Порты 1000 Base-X SFP	2 шт.
PoE по стандарту af/at	6 портов
PoE по стандарту at/bt	2 порта
Бюджет PoE	240 Вт
Мощность обогрева	80 Вт
Максимальная потребляемая мощность	380 Вт
Рабочая температура	–60°С ÷ +50°С
Габариты (без гермовводов)	350×520×204 мм

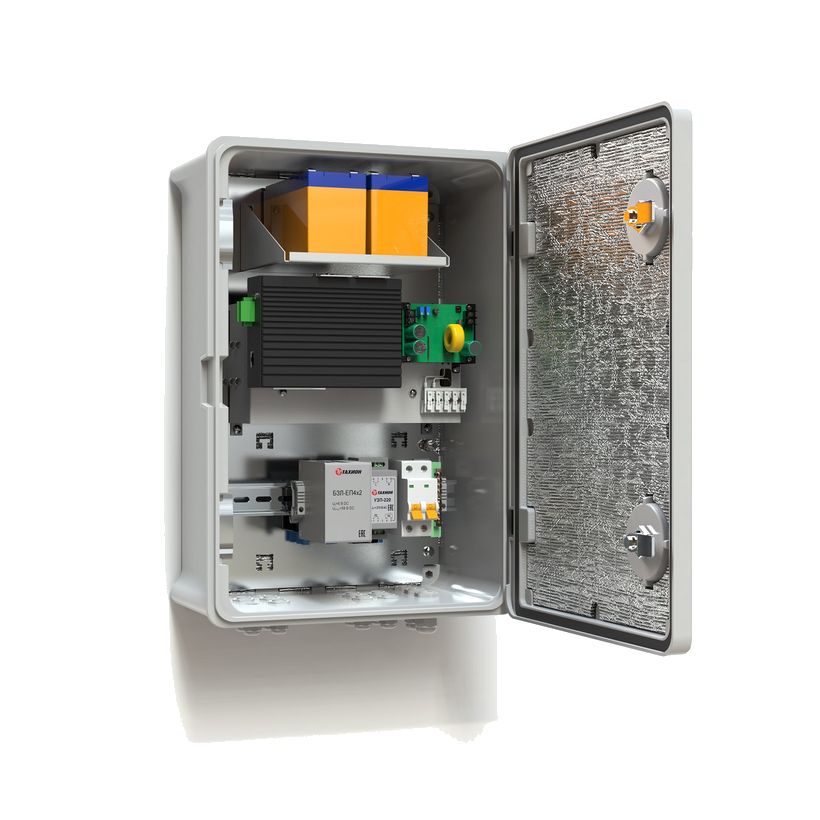

ВУКП-28У-PoE+ Р2 У11 У81Тот же корпус, управляемый коммутатор с 4 портами SFP и консольным портом.

Порты PoE+ RJ-45	8 шт.
Порты 1000 Base-X SFP	4 шт.
Консольный порт	1 шт.
Бюджет PoE	240 Вт
Габариты	350×520×204 мм

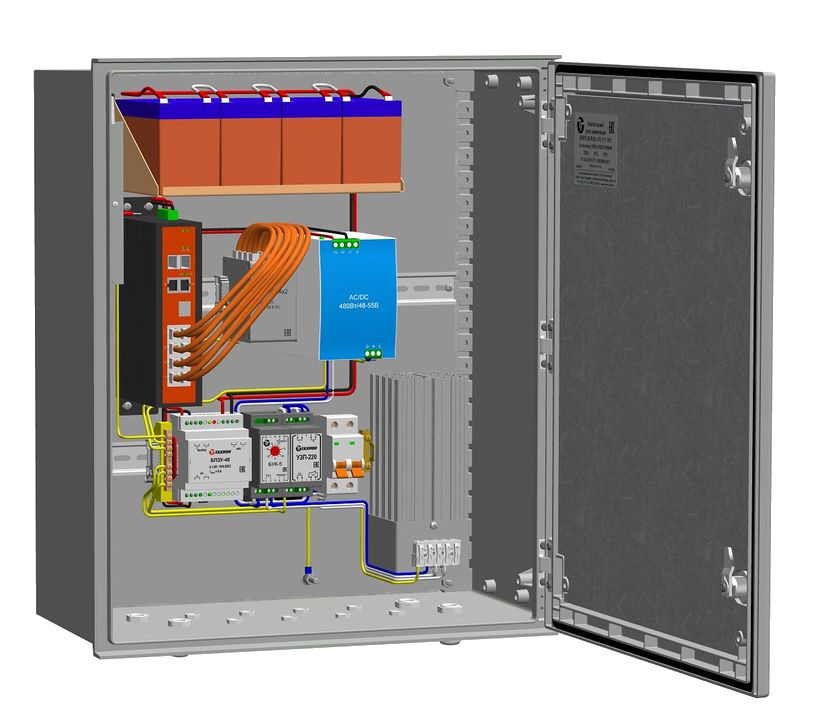

ВУКП-58-PoE+ Р2 У11 У81 (снята с производства)Крупный корпус, AC/DC 480 Вт, бюджет PoE 300 Вт.

Порты PoE+ RJ-45	8 шт.
AC/DC преобразователь	230/48-55 В, 480 Вт
Бюджет PoE	300 Вт
Мощность обогрева	218 Вт
Максимальная потребляемая мощность	540 Вт
Рабочая температура	–40°С ÷ +50°С
Габариты	500×600×230 мм

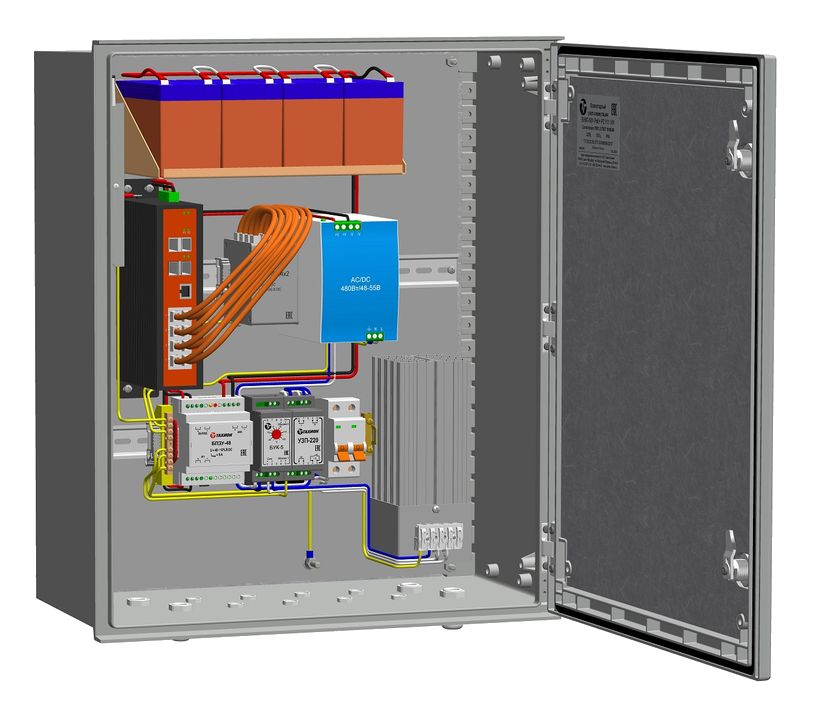

ВУКП-58У-PoE+ Р2 У11 У81 (снята с производства)Тот же крупный корпус, управляемый коммутатор.

Порты PoE+ RJ-45	8 шт.
AC/DC преобразователь	230/48-55 В, 480 Вт
Бюджет PoE	300 Вт
Мощность обогрева	218 Вт
Максимальная потребляемая мощность	540 Вт
Габариты	500×600×230 мм

Как это работает и подключается

Резервное питание 48 В под АКБ до 9 А·ч входит в комплект всех исполнений ВУКП по умолчанию — в отличие от ВУК, где это опция для младших размеров.
Монтажная панель внутри — листовая сталь 2 мм оцинкованная (как у ВУК), полиэстер используется только для корпуса/двери.

Монтаж

ВУКП-58 держит рабочий диапазон только до –40°С (у ВУКП-28 — до –60°С) — учитывать при выборе размера для холодного климата.

Примеры

Стеклопластик вместо стали

ВУКП-28/58 применяют там, где важна антикоррозийность/непроводящий корпус — материал двери «армированный стекловолокном полиэстер», а не листовая сталь как у ВУК.

Частые вопросы

Чем ВУКП отличается от ВУК?

Материалом корпуса: у ВУКП дверь/корпус — армированный стекловолоконный полиэстер (класс ударопрочности IK10), у ВУК — листовая сталь. PoE-коммутатор, обогрев и резервное питание устроены аналогично.

Нюансы и грабли

ВУКП — не модификация ВУК с доп. защитой (как суффиксы У11/У71 у ВУК), а отдельная линейка с другим материалом корпуса (полиэстер вместо стали); внутренняя электрика и PoE-начинка аналогичны ВУК.
ВУКП-58/58У сняты с производства (указано на страницах производителя).
