Астра-812 Pro — радиоканальная ОПС Теко: полная настройка системы с клавиатуры прибора, без ПК

Объектовая радиоканальная ОПС на ППКОП Астра-812 Pro: разделы, шлейфы, радиоустройства Астра-РИ-М (433 МГц) и Астра-Zитадель (2,4 ГГц), выходы и оповещение настраиваются из меню инженера.

Объектовая радиоканальная система ОПС на базе ППКОП/ППКУП Астра-812 Pro — инструкция настройки системы из меню прибора (ПО v3_2 и v5_6)

Модели семейства

Астра-812 Pro — ПО v3_x (редакция инструкции 812Pro-v3_2_instr)ППКОП Астра-812 Pro: 2 ШС, 6 выходов, RS-485, встроенный МРР Астра-РИ-М, слот модуля коммуникации

Рабочие частоты	«литера 1» — 433,42 МГц; «литера 3» — 434,42 МГц
Питание	10–27 В; два входа U1 и U2 (основной и резервный) по ГОСТ Р 53325
Ток потребления (12 В / 24 В)	без сменных модулей 120/90 мА; с Астра-GSM 210/120 мА; с Астра-LAN 190/115 мА; с Астра-PSTN 160/100 мА; с Астра-RS-485 150/100 мА
Шлейфы (Z1-GND, Z2-GND)	2 программируемых входа охранного/технологического типа без питания по шлейфу; Z1 в заводских установках — контроль исправности источников питания; напряжение в дежурном режиме 10–26,5 В; ток КЗ не более 20 мА; сопротивление проводов не более 220 Ом; минимальное время нарушения 70 мс; «норма» 3–5 кОм, «нарушение» 0–3 или более 5 кОм
Реле и выходы	RELAY1 (силовое): AC 250 В, DC 27 В, 5 А; RELAY2/RELAY3 (сигнальные «сухой контакт»): 100 В, 0,1 А; ОС1–ОС3 «открытый коллектор»: 27 В, 0,5 А
Интерфейсы	RS-485 (TIA/EIA-485-A) — до 1000 м; USB (настройка, мониторинг, смена ПО); ТМ — 25 м; Wiegand (WD) — 25 м
Ёмкость системы (v3_x)	радиорасширителей РР Астра-РИ-М и/или Астра-Z — до 4; радиоустройств Астра-РИ-М — до 192; радиоустройств Астра-Zитадель — до 250; расширителей ШС Астра-713 (по 8 ШС) — до 10; всего ШС — до 82; устройств по RS-485 — до 125; блоков реле Астра-823/824 — до 125; ПКУ Астра-814 Pro — до 8; блоков индикации Астра-863 — до 40
Логика и учёт	250 логических разделов; 5 зон оповещения; 500 универсальных системных выходов; 250 пользователей; до 1000 идентификаторов (ключи ТМ, брелоки, карты, PIN-коды); до 50 считывателей; журнал на 10 000 событий
Слот коммуникации (1 модуль)	Астра-PSTN (телефонная линия: речевые и цифровые сообщения Contact ID, SIA FSK); Астра-GSM (Проксима, 2 SIM, GSM 900/1800: речь, Contact ID, SIA FSK, АРГУС-СТ в CSD, PRO-net и SIA IP в GPRS, SMS Ademco SMS и текстом); Астра-LAN (Проксима, Ethernet 10/100 Base-T, PRO-net и SIA IP); Астра-RS-485 (до 125 устройств на модуль, до 250 суммарно, до 1 км); Астра-МР (2 дополнительных релейных выхода)
Постановка/снятие	ключи Touch Memory (ТМ) и устройства с кодом формата ТМ (РР Астра-РИ-М, клавиатуры Астра-КТМ-С); карты EM-Marin, MIFARE через считыватели Wiegand; PIN-коды с клавиатуры Астра-812 Pro, ПКУ Астра-814 Pro, ПКМ Астра-Pro; брелоки РПДК Астра-РИ-М и Астра-Z-3245; дистанционно SMS/DTMF-командами
Корпус и условия	174×150×43 мм; 0,45 кг; IP30; температура от −10 до +55 °С; влажность до 93 % при +40 °С без конденсации; время технической готовности 60 с
Нормативы	свойства ППКОП соответствуют ЕТТ ТСО и «Техническому регламенту», оповещение о пожарной опасности до 4-го типа включительно по СП3.13130.2009; ТУ согласованы с ГУВО МВД России, рекомендовано применение в подразделениях ВО

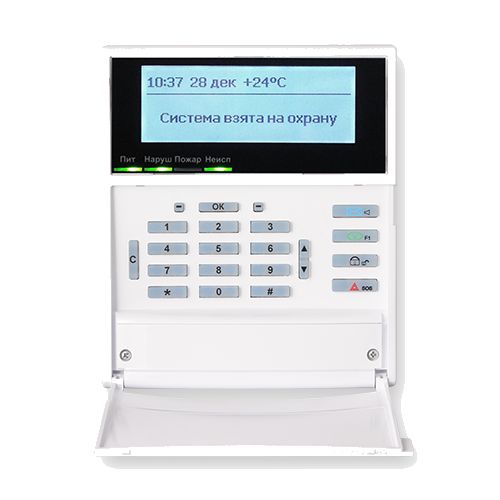

Астра-812 Pro — ПО v5_6 (редакция инструкции 812Pro-v5_6_instr)ППКУП Астра-812 Pro: та же аппаратная база, добавлена проводная адресная система Астра-А, расширены лимиты, протокол ПАК Астра и Security Hub

Отличия от v3_x	прибор называется ППКУП; проводные адресные устройства через расширитель РПА Астра-А; суммарно до 16 расширителей всех типов; блоки реле — 250/64 (§1.2/§2.5, расхождение внутри инструкции — см. pits); модули Астра-GSM и Астра-LAN — «ПАК Астра» (протокол ПАК Астра, АРМ, личный кабинет, мобильное приложение Security Hub); дистанционное управление также через сервер ПАК Астра
Ток потребления (12 В / 24 В)	без сменных модулей 80/60 мА; с Астра-GSM 120/80 мА; с Астра-LAN 170/120 мА
Ёмкость системы (v5_6)	устройств по RS-485 (встроенный + дополнительный) — до 64; расширителей — до 16 суммарно; адресных устройств всего — до 999: Астра-РИ-М до 192, Астра-Zитадель до 999 (не более 250 на каждый Z PP; ретранслятор-маршрутизатор не менее одного на каждые 100 м² и на каждые 30 радиоустройств), Астра-А до 999 (один РПА — до 250 адресных устройств, из них до 96 блоков реле Астра-БРА и до 96 блоков сигнально-пусковых Астра-БПА); Астра-713 — до 30; беспроводных пультов Астра-8131 — до 8 (не более 4 на один РРП Астра-РИ-М); беспроводных считывателей Астра-8531 — до 8 (не более 4 на один РРП); блоков индикации Астра-863 — до 64; ПКУ Астра-814 Pro — до 8
Логика и учёт	250 логических разделов; 5 зон речевого оповещения; 250 универсальных системных выходов; 250 пользователей; до 250 идентификаторов; до 50 считывателей; журнал на 10 000 событий
Меню инженера v5_6	пункты «4. Оповещение» (речевое и световое, зоны оповещения) и «5. Клапаны» вместо «4. Речевое оповещение» в v3_x; в меню оборудования — «Список адресных устройств», «Включить МРР-РИМ»
Радиоустройства Астра-РИ-М (433 МГц)	Астра-5131 исп. А/Б/Ш (ИК объёмный/поверхностный/штора), Астра-5121 (ИК с иммунитетом к животным до 20 кг), Астра-6131 (акустический), Астра-3321 (магнитоконтактный), Астра-7 РК (ИК потолочный), Астра-8 РК (ИК+АК потолочный), Астра-621 РК (ИК+АК настенный), брелок Астра-РИ-М РПДК (3 кнопки), Астра-3221 (тревожная кнопка), Астра-421 исп. РК (сигнализатор дымовой), Астра-4511 (пожарный ручной), Астра-361 исп. РК (утечка воды), Астра-3731 (температуры); оповещатели и исполнительные: Астра-2331 (комбинированный), Астра-8231 (блок реле), Астра-8731 (блок реле 220 В, розетка), Астра-8131 (беспроводной пульт), Астра-8531 (беспроводной считыватель)
Радиоустройства Астра-Zитадель (2,4 ГГц, двусторонний канал)	Астра-Z-5145 исп. А/Б/Р (ИК), Астра-Z-6145 (акустический), Астра-Z-3345 (магнитоконтактный), Астра-Z-3245 (брелок 4 кнопки), Астра-Z-4245 (дымовой), Астра-Z-4345 (тепловой), Астра-Z-4545 (ручной пожарный), Астра-Z-3645 (утечка воды), Астра-Z-3145 (тревожная кнопка-браслет с подтверждением), Астра-Z-3745 (температуры); Астра-Z-2345 (светозвуковой оповещатель), Астра-Z-2745 (табло «Выход»), Астра-Z-2945 (речевой), Астра-Z-8245 (релейный блок), ретрансляторы-маршрутизаторы Астра-Z-8845 (исп. Б — встроенное силовое реле) и Астра-Z-8745 исп. А/Б (в корпусе проходной розетки)
Остальные параметры	частоты, ШС, реле, выходы, интерфейсы, корпус, условия эксплуатации — как у v3_x (см. первую запись): 433,42/434,42 МГц, 10–27 В, RELAY1 250 В/5 А, 174×150×43 мм, 0,45 кг, IP30

Как это работает и подключается

Астра-812 Pro — центральный прибор системы: хранит в памяти все настройки и архив событий; встроенный радиомодуль МРР Астра-РИ-М поддерживает извещатели 433 МГц без внешних расширителей.
Проводные устройства объединяются шиной RS-485 (TIA/EIA-485-A) с улучшенными драйверами — более 100 устройств без специальных мер согласования и развязки; адресация проводных устройств начинается с номера 3 (адреса 1 и 2 заняты: ППКОП#1 и встроенный МРР-РИМ#2).
Сквозная настройка всей системы и каждого устройства возможна с ПК — программный комплекс мониторинга ПКМ Астра Pro, к компьютеру подключается только центральный прибор.
Порядок настройки из меню инженера: проверка/обновление ПО → регистрация блоков расширения по RS-485 → добавление проводных ШС → регистрация радиоустройств (Астра-РИ-М, Астра-Zитадель, в v5_6 — Астра-Адрес) → разделы → управление (считыватели, пользователи, идентификаторы) → системные выходы → удалённое оповещение → дистанционное управление.
Радиосеть Астра-РИ-М создаётся в меню МРР: «Создать радиосеть», номер канала = частотная литера (1, 2 или 3), затем «Режим канала»: Режим 1 — «старый РК», Режим 2 — «новый РК» (модернизированный радиоканал с улучшенными характеристиками). В извещателях выпуска с 2016 г. режим выбирается перемычкой на вилке Rmod (установлена — Режим 2) или dip-переключателями (Астра-3221, РПДК, Астра-361 исп. РК).
Регистрация радиоустройства: в извещателе запускается процедура регистрации — установкой элемента питания или лазерным пультом Астра-942 (нажать нижнюю кнопку и направить луч); прибор отвечает «Зарегистрирован ИТ-РИМ 1» и т.п.
Удалённое оповещение (v3_x): СМС, голосовое, Contact ID; в v5_6 — протокол ПАК Астра через модули Астра-GSM/Астра-LAN с управлением через АРМ, личный кабинет или приложение Security Hub.
Перед включением проверить версию ПО прибора («Оборудование → Список устройств → ППКОП → Версия ПО», пример вывода «812Pa-v3_1») и при необходимости обновить «Модулем смены ПО» ПКМ Астра Pro через USB-кабель A/B (принтерный); актуальная версия — на www.teko.biz, «Техподдержка» → «ПО для изделий Астра».
Постановка/снятие с клавиатуры: клавиша [C] включает дисплей и переводит в дежурный режим, затем 4-значный PIN-код пользователя и [ОК]; тот же PIN снимает с охраны. Клавиша [#] показывает состояние всех разделов («Гот»/«Нгт») и «Список неготовых ИИ» с конкретными неготовыми зонами. Комбинация [*][ОК] + PIN открывает меню пользователя (разделы, журнал событий, управление, оповещение) — для управления отдельным разделом PIN должен иметь полномочия на все разделы.
Индикаторы прибора: ПИТ — питание (непрерывно зелёный — норма; мигает зелёным 1 раз/с — неисправность основного питания U1; жёлтым 2 раза/с — резервного U2; жёлтым 1 раз/с — общая неисправность питания). НАРУШ — охранные разделы (непрерывно зелёный — взят на охрану; мигает красным 2 раза/с — нарушение/тревога; зелёным 1 раз/с — задержка на вход/выход). ПОЖАР — пожарные разделы (непрерывно зелёный — норма/взят; мигает красным 1 раз/с — внимание; непрерывно красный — пожар). НЕИСП — неисправности оборудования (непрерывно зелёный — норма; мигает жёлтым 1 раз/с — неисправность; зелёным 1 раз/с — требуется обслуживание; жёлтым 2 раза/с — саботаж).
Температурный контроль работает только на радиоканале «Режим 2» (Оборудование → Список устройств → МРР-РИМ → Параметры → Режим канала); поддерживаются выделенные извещатели температуры (Астра-3731, Астра-Z-3745) и устройства со встроенным датчиком (Астра-5131 исп. А/Б, Астра-5121, Астра-7РК, Астра-8РК, Астра-421РК, Астра-Z-5145 исп. А/Б/Р, Астра-Z-4245, Астра-Z-4345). Для температурного раздела задаётся до 4 температурных режимов (активен только один): температура поддержания, верхний/нижний критические пороги, точность поддержания и метод вычисления температуры («Среднее»); критические пороги оповещают пользователя и управляют системными выходами.
Системный выход для климатического оборудования настраивается одним из четырёх режимов управления: включить/выключить при достижении порога поддержания сверху (нагрев) или снизу (охлаждение), замыканием или размыканием реле.

Монтаж

Вскрытие корпуса: отвернуть 2 винта на передней крышке — доступ к клеммным колодкам и USB; для установки модуля коммуникации дополнительно отвернуть 4 винта задней крышки; установка/смена модулей — только при выключенном питании.
Питание от одного источника, вариант 1 (с контролем): релейный выход источника (размыкается при пропадании 220 В) подключить ко входу контроля (клеммы Z1 и GND), клеммы U1 и U2 соединить перемычкой из провода (например, КСПВ).
Питание от одного источника, вариант 2 (без контроля): замкнуть Z1 и GND резистором 3,9 кОм из комплекта; U1 и U2 также соединить перемычкой.
Питание от двух источников: к U1 и GND — основной резервированный источник, к U2 и GND — резервный; контроль пропадания 220 В — релейным выходом источника на клеммы Z1 и GND.
Встроенные ШС: ШС1 по умолчанию — шлейф контроля питания, ШС2 не задействован; тип ШС меняется в меню «Оборудование → Список устройств → ППКОП → Параметры → Настройка ШС → Тип ШС» (не задействован / охранный / технологический / программируемый).
При установке модуля Астра-LAN (Проксима) — установить дополнительный клеммник (поставляется с модулем).
Монтаж и подключение внешних блоков расширения (РР, Астра-713, Астра-823/824, Астра-863, ПКУ Астра-814 Pro) — по приложению «Схемы проводных соединений ППКОП» к инструкции.
Смена встраиваемых модулей и регистрация: если ранее был зарегистрирован другой модуль — сначала удалить его из списка устройств, затем регистрировать новый, иначе «НЕ ВЫПОЛНЕНО. Истек лимит времени».
Управление котлом при температурном контроле — силовым релейным выходом RELAY1: котёл переводится в режим включения нагрева при замыкании контактов внешнего термостата («запрос тепла»), мощность в настройках котла — не более 80 %; в качестве регулирующей арматуры — циркуляционные насосы, термоэлектрические приводы, сервоприводы.

Примеры

Квартира, частный дом, офис, малый бизнес

Сфера применения системы по инструкции: комбинированная охранно-пожарная и другие виды сигнализации (аварийная, технологическая, температурная) на беспроводной, проводной и адресно-аналоговой технологиях.

Настройка без компьютера — с клавиатуры прибора

Весь процесс описан через встроенную клавиатуру и меню инженера (PIN по умолчанию 123456): регистрация блоков расширения по RS-485, добавление ШС, регистрация радиоустройств, разделы, пользователи, системные выходы, оповещение.

Два радиодиапазона на выбор — под бюджет и задачи

433 МГц (Астра-РИ-М, встроенный радиомодуль МРР) и 2,4 ГГц (Астра-Zитадель, IEEE 802.15.4 ZigBee Pro, через внешние радиорасширители Астра-Z РР); систему можно укомплектовать радиооборудованием любой из двух технологий.

Температурный контроль встроенным реле — без отдельного контроллера

Температурный извещатель (Астра-3731 на 433 МГц, Астра-Z-3745 на 2,4 ГГц или устройство со встроенным датчиком температуры) через температурный раздел управляет силовым реле RELAY1 — включение/выключение отопления, вентиляции или охлаждения по заданным порогам; для расширенного диапазона и влажных помещений — внешний датчик DS 18В20 (в комплект не входит).

Частые вопросы

Какой PIN-код инженера по умолчанию?

123456: нажать [*] [ОК], ввести код, [ОК] — отобразится «Вы авторизовались как Инженер». Для настройки системы используется пин-код «Инженера»; пользователям выдаются собственные пин-коды.

Можно ли настроить систему без компьютера?

Да — эта инструкция как раз описывает полную настройку с встроенной клавиатуры через меню инженера. Для настройки с компьютера используется ПКМ Астра Pro (отдельное руководство).

Чем отличаются радиосистемы Астра-РИ-М и Астра-Zитадель?

Астра-РИ-М — 433 МГц, работает через встроенный радиомодуль МРР или радиорасширители РР, ёмкость до 192 радиоустройств; двусторонний обмен только с ретрансляторами и извещателями исп. РК/РК2. Астра-Zитадель — 2,4 ГГц, стандарт IEEE 802.15.4 ZigBee Pro, двусторонний обмен со всеми абонентами, но только через внешние радиорасширители Астра-Z РР.

Где применяется система по назначению?

По инструкции: квартиры, частные дома, офисы, объекты малого и среднего бизнеса; свойства ППКОП позволяют создавать ОПС с оповещением о пожарной опасности до 4-го типа включительно по СП3.13130.2009, ТУ согласованы с ГУВО МВД России.

Как пользователю поставить прибор на охрану и снять с охраны?

Нажать [C], чтобы включить дисплей и перейти в дежурный режим, ввести 4-значный PIN-код и [ОК]; тот же PIN-код снимает с охраны. Через 5 секунд после постановки отображается главный экран со взятыми разделами (пиктограмма «замок закрыт»).

Как проверить, готова ли система к постановке на охрану?

Нажать клавишу [#] — отобразится состояние всех разделов («Гот»/«Нгт»); выбрать раздел и открыть «Список неготовых ИИ», чтобы увидеть конкретные зоны с неисправностями или тревогами.

Что означают индикаторы ПИТ, НАРУШ, ПОЖАР и НЕИСП на приборе?

ПИТ — состояние питания (непрерывно зелёный — норма; мигает — неисправность основного или резервного питания). НАРУШ — состояние охранных разделов (непрерывно зелёный — взят; мигает красным — нарушение/тревога). ПОЖАР — состояние пожарных разделов (непрерывно зелёный — норма; мигает красным — внимание; непрерывно красный — пожар). НЕИСП — неисправности оборудования (мигает жёлтым — неисправность или саботаж, зелёным — требуется обслуживание).

Нюансы и грабли

Версия ПО прибора меняет возможности системы: v3_x и v5_6 — разные ёмкости (например, расширителей до 4 против до 16, идентификаторов до 1000 против до 250) и разный состав модулей; инструкция в карточке описывает обе редакции — перед настройкой узнать версию ПО прибора и брать соответствующую редакцию.
В инструкции v5_6 есть расхождение между разделами: §1.2 говорит «до 250 модулей силовых/сигнальных реле», а §2.5 «системные параметры» — «до 64 блоков реле Астра-823/Астра-824». Расхождение большое — реальный лимит, вероятно, между ними; для проекта надёжнее закладывать 64, большее число проверять у Теко.
Создание радиосети очищает список зарегистрированных радиоустройств выбранного радиорасширителя в памяти ППКОП — предупреждение системы подтверждать осознанно.
При регистрации по RS-485 к прибору должно быть подключено только ОДНО незарегистрированное устройство: если их два и больше — «НЕ ВЫПОЛНЕНО. Истек лимит времени на выполнение»; отключить лишние и повторить.
Сбой обновления ПО может оставить прибор невключающимся (индикатор «ПИТ» красный): до подачи питания установить перемычку F1 и повторить обновление; после смены ПО на новом приборе рекомендуется восстановить заводские настройки.
Температурный контроль Астра-РИ-М работает только на «новом радиоканале» — Режим 2; после создания радиосети прибор остаётся в Режиме 1 («для старого РК»), режим канала нужно переключить отдельно.
Клеммы Z1-GND в заводских установках заняты контролем питания: чтобы использовать вход как охранный ШС, тип шлейфа нужно переопределить в настройках, а контроль питания перевести на другой вход или отключить.
Идентификаторы v3_x (до 1000) и v5_6 (до 250) — при миграции системы на новое ПО список идентификаторов может не поместиться; сверять ёмкость до переноса настроек.
Точность поддержания температуры (гистерезис) задаётся отдельно от порога — без неё релейный выход может часто щёлкать при небольших колебаниях; значение подбирается в процессе пуско-наладки системы.

Документация

Теко (Астра) — «Объектовая радиоканальная система охранно-пожарной сигнализации на базе ППКОП Астра-812 Pro v3_2. Инструкция для настройки системы из меню прибора», редакция 812Pro-v3_2_instr, ЗАО НТЦ «ТЕКО» (156 стр.).
Теко (Астра) — «Объектовая радиоканальная система охранно-пожарной сигнализации на базе ППКУП Астра-812 Pro v5_6. Инструкция для настройки системы из меню прибора», редакция 812Pro-v5_6_instr, ЗАО НТЦ «ТЕКО» (135 стр.).
Актуальные версии ПО и прошивок — www.teko.biz, «Техподдержка» → «ПО для изделий Астра» / «ПО для компьютера» (ПКМ Астра Pro).
Теко (Астра) — «Инструкция пользователя при работе с прибором Астра-812 Pro»
Теко (Астра) — «Температурный контроль на базе ППКОП Астра-812 Pro. Инструкция для быстрого запуска»
