Теко (Астра) · радиоприёмное устройство

РПУ Астра-Р — радиоприёмное устройство для радиокнопок и браслетов «Астра-Р»

Стационарный приёмник принимает по радио сигналы РПД и РПД браслет, декодирует и идентифицирует их; исп. БМ формирует извещение встроенным реле, исп. ТМ передаёт код Touch Memory на прибор.

Модели семейства

РПУ Астра-Р исполнение Б/БМ (релейный выход)Регистрирует до 99 радиопередающих устройств, формирует извещение срабатыванием встроенного силового реле.

Рабочая частота	434,62 МГц
Питание / ток потребления	от 10,5 до 15 В / не более 75 мА
Время технической готовности	не более 10 с
Реле — максимальный ток NO/NC (30 В)	5 А / 3 А, коммутируемое переменное напряжение до 250 В при токе нагрузки 1 А
Габариты / масса	101×63×32 мм / не более 0,07 кг
Температура эксплуатации	от 0 до +50 °C, влажность до 95 % при +35 °C
Регистрируемых РПД	до 99

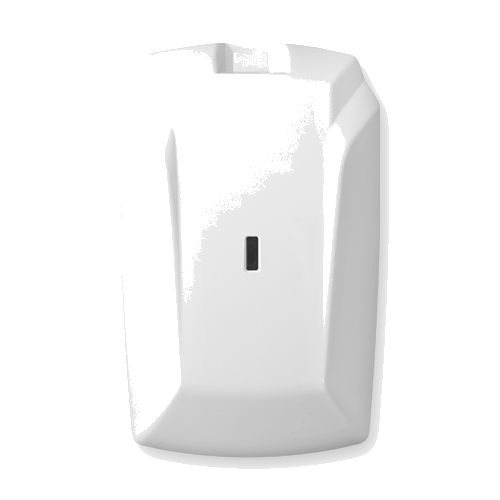

РПУ Астра-Р исполнение ТМ (выход Touch Memory)Принимает и декодирует сообщения от РПД/РПД-М/РПД браслет, транслирует уникальный код в формате Touch Memory по интерфейсной линии на ППКОП.

Рабочая частота	от 433,82 до 434,02 МГц
Питание / ток потребления	от 10,5 до 15,0 В / не более 25 мА
Время технической готовности	не более 10 с
Габариты / масса	101×63×32 мм / не более 0,06 кг
Дальность связи с РПД / РПД-М	не менее 150 м
Дальность связи с РПД браслет	не менее 50 м
Температура эксплуатации	от 0 до +50 °C, влажность до 95 % при +35 °C

Как это работает и подключается

РПУ — стационарное устройство: принимает по радиоканалу сигналы от РПД и РПД браслет, декодирует и идентифицирует их.
Исполнение Б/БМ дополнительно поддерживает дистанционное управление электромеханизмами — срабатыванием встроенного реле на запрограммированное время или с фиксацией состояния.
Оба исполнения работают только в «новом» режиме радиоканала — режиме 2.
В РПУ предусмотрена возможность подключения внешней антенны.

Монтаж

Электропитание РПУ — от внешнего стабилизированного источника бесперебойного электропитания типа «Астра-712/0» или аналогичного.
Гарантированная дальность связи на прямой видимости зависит от типа передатчика: с РПД Астра-Р — не менее 300 м, с РПД браслет — не менее 50 м; внутри железобетонных зданий или при помехах дальность может сократиться до 30–60 м.

Примеры

Тревожная кнопка с релейным выходом на панель

Исполнение Б/БМ подключается к шлейфу охранного прибора типа «Астра-712/Х» через встроенное реле.

Тревожная кнопка в формате Touch Memory

Исполнение ТМ передаёт код в формате идентификатора Touch Memory на приёмно-контрольный прибор «Астра-712» или аналогичный.

Частые вопросы

Чем отличаются исполнения Б/БМ и ТМ?

Б/БМ выдаёт извещение срабатыванием встроенного силового реле, ТМ — транслирует уникальный код в формате Touch Memory по интерфейсной линии на приёмно-контрольный прибор.

Сколько передатчиков можно зарегистрировать?

Исполнение Б/БМ регистрирует до 99 РПД и сохраняет эту информацию при выключенном питании, согласно РЭ.

Нюансы и грабли

Исполнение ТМ и исполнение Б/БМ — разные выходы (Touch Memory против реле): при замене одного исполнения на другое нужно менять и схему подключения к прибору.
Исполнение ТМ по документации совместимо ещё и с «РПД-М Астра-Р» — если на объекте уже есть эти передатчики, уточнять по маркировке, какое РПУ им нужно.

Документация

Теко (Астра) — «РПУ Астра-Р исполнение БМ. Радиоприёмное устройство», руководство по эксплуатации НГКБ.464339.003-01 РЭ, редакция R-RPUv11_3-el
Теко (Астра) — «РПУ Астра-Р исполнение ТМ. Радиоприёмное устройство», руководство по эксплуатации, редакция R-RPU_TM-v2_1 (папка отмечена «вошло в teko-astra-r-rpu»).
