Security Hub (Астра-SH) — контроллер объектовый ПАК Астра, приём датчиков 433 МГц и выход в интернет

Устройство оконечное объектовое (УОО) принимает до 32 датчиков Астра-РИ-М по радио 433 МГц, контролирует проводные шлейфы, обменивается с сервером ПАК Астра по Ethernet и сотовой связи.

Модели семейства

Security Hub (базовый контроллер, плата v6 с внешней антенной)Связь с сервером: Ethernet 10BASE-T, две SIM-карты (LTE-FDD, GSM/GPRS); проводной канал — основной, далее по приоритету SIM1, SIM2.

Рабочая частота радиоканала	433,42 МГц (литера «1»)
Радиус действия	до 100 м на прямой видимости
Питание от внешнего источника 12 В	10,5–13,6 В, номинальный ток не более 150 мА, максимальный 300 мА
Питание от USB	5 ± 5 %, номинальный ток не более 200 мА, максимальный 500 мА
Питание от АКБ	3,3–4,2 В, время работы от 4 до 8 ч, заряд разряженной батареи не более 10 ч
Время технической готовности	не более 60 с
Реле 1, 2	не более 100 В, 0,1 А
Выход «открытый коллектор» (CONx)	не более 24 В, 0,25 А
Ёмкость по радиоустройствам	до 32 беспроводных устройств Астра-РИ-М (режим 2)
Габариты	не более 136×86×38 мм
Масса	не более 0,2 кг
Степень защиты	IP30
Температура эксплуатации	от −10 до +50 °C

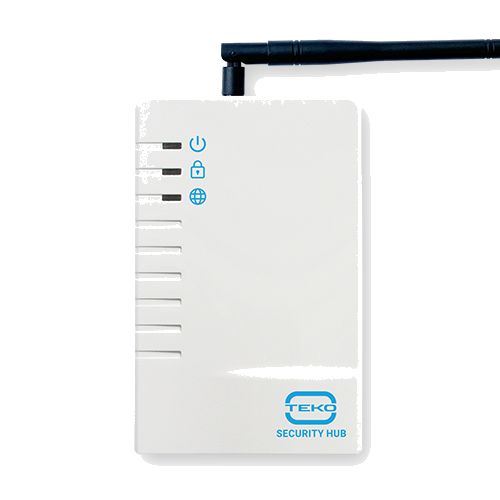

Security Hub 4G (NB-IoT)Та же плата v6 с внешней антенной, связь с сервером — Ethernet и одна SIM-карта LTE Cat Nb1 (NB-IoT); добавлены до 10 сценариев работы реле.

Габариты	не более 136×86×38 мм
Масса (без АКБ)	не более 0,14 кг
Степень защиты	IP31
Ёмкость по радиоустройствам	до 32 беспроводных устройств Астра-РИ-М (режим 2)
АКБ	литий-ионная 2/3 A, 3,7 В, 600 или 700 мА·ч (в зависимости от комплектации)

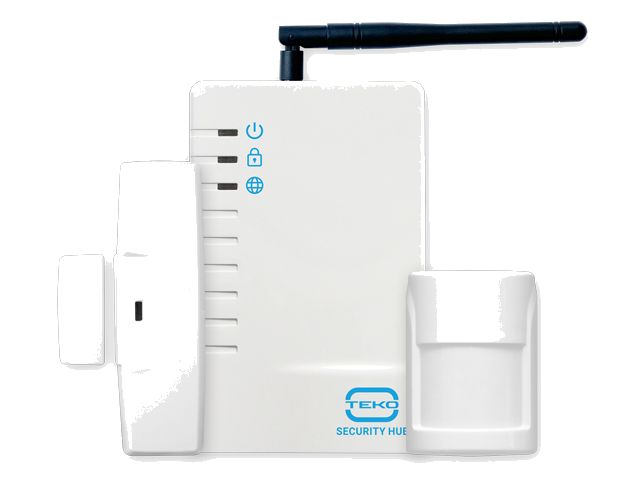

Комплект Security HubКонтроллер с АКБ и сетевым адаптером USB + датчик движения Астра-5121 + датчик открытия Астра-3321 (магнитоконтактный ИО10210-1) с элементами питания.

Состав	УОО Security Hub + Астра-5121 + Астра-3321 + адаптер питания
Радиоканал к датчикам	433,42 ± 0,2 % МГц, протокол Астра-РИ-М, до 32 датчиков в режиме 2

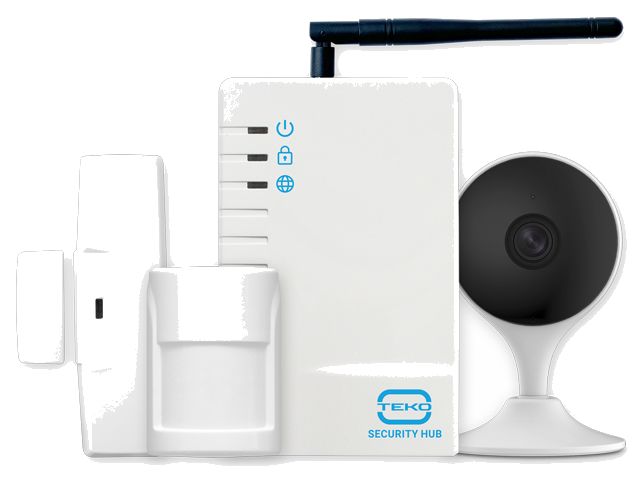

Комплект Security Hub VideoТо же, что «Комплект Security Hub», плюс видеокамера.

Состав

УОО Security Hub + Астра-5121 + Астра-3321 + видеокамера + адаптер питания

Как это работает и подключается

УОО принимает информацию от беспроводных датчиков Астра-РИ-М по радиоканалу 433 МГц, контролирует состояние проводных датчиков на своих входах и обменивается данными с сервером ПАК Астра в зашифрованном виде.
Основной канал обмена с сервером — проводной Ethernet, далее по приоритету — SIM-карты (у базовой версии их две, у 4G — одна NB-IoT).
Настройка и обслуживание — через мобильное приложение или АРМ ПЦО по встроенной пошаговой инструкции пользователя.

Монтаж

Клеммы CONx работают в двух режимах: выход «открытый коллектор» или вход шлейфа сигнализации (охранного/технологического или пожарного) — режим задаётся при настройке.
У базовой версии — три независимых источника питания одновременно не заявлены (12 В, USB и АКБ по отдельности); у Security Hub 4G — три независимых источника в любой комбинации (12 В основной, 12 В резервный, USB от бытовой сети 220 В).

Примеры

Первая система охраны для квартиры

По паспорту комплект «Security Hub» — первый шаг пользователя к управляемой из интернета системе охраны: контроллер, датчик движения и датчик открытия из коробки, дальше можно добавлять совместимые устройства.

Удалённый мониторинг без проводного интернета

Security Hub 4G рассчитан на связь через SIM-карту NB-IoT там, где нет стабильного Ethernet.

Частые вопросы

Чем Security Hub 4G отличается от базового Security Hub?

Каналом связи с сервером: у базовой версии — Ethernet и две SIM-карты GSM/LTE-FDD, у 4G — Ethernet и одна SIM-карта NB-IoT (LTE Cat Nb1), плюс до 10 сценариев работы реле.

Что входит в комплект Security Hub?

Контроллер (УОО) с АКБ, сетевой адаптер с кабелем USB, датчик движения Астра-5121 и датчик открытия Астра-3321 с элементами питания; функционал расширяется совместимыми устройствами.

Нюансы и грабли

Радиус действия радиоканала до датчиков — всего до 100 м на прямой видимости, заметно меньше, чем у отдельных радиорасширителей системы Астра-РИ-М — контроллер не предназначен для больших объектов.
Ёмкость по радиоустройствам ограничена 32 датчиками у SH и SH-4G — для объекта с большим числом извещателей нужен Security Hub 3.0 (до 192) или система на базе ППКУП Астра-812/8945 Pro.

Документация

Теко (Астра) — «Security Hub. Устройство оконечное объектовое», паспорт, редакция SH-ps-v4_1 (плата v6, внешняя антенна)
Теко (Астра) — «Security Hub 4G. Устройство оконечное объектовое», паспорт, редакция SH-4G-v1_2 ps (папка отмечена «вошло в teko-astra-sh»).
Теко (Астра) — «Комплект Security Hub», паспорт, редакция SH-komplekt-psv6_0 (плата v6, внешняя антенна) (папка отмечена «вошло в teko-astra-sh»).
Теко (Астра) — «Комплект Security Hub Video», паспорт, редакция SH-komplekt-video-psv5_0 (плата v6, внешняя антенна) (папка отмечена «вошло в teko-astra-sh»).
