TFortis PSW-2G+/2G6F+/2G8F+ — гигабитные PoE-коммутаторы в уличном исполнении

Управляемые коммутаторы в герметичном корпусе IP66 со встроенным оптическим кроссом, датчиком вскрытия и грозозащитой — для построения уличных сетей IP-видеонаблюдения на PoE/PoE+.

Уличные коммутаторы TFortis PSW-2G+/2G6F+/2G8F+

Модели семейства

PSW-2G+4 порта Fast Ethernet с PoE + 2 гигабитных SFP.

Порты	4× 10/100Base-Tx (RJ-45, PoE/PoE+ до 60 Вт по А+В одновременно, Passive PoE по В — 30 Вт); 2× 1000Base-X (SFP)
Мощность PoE	суммарно не более 160 Вт на все порты
Кабельные вводы	5 шт. под кабель 4–8 мм, 2 шт. под 6–10 мм

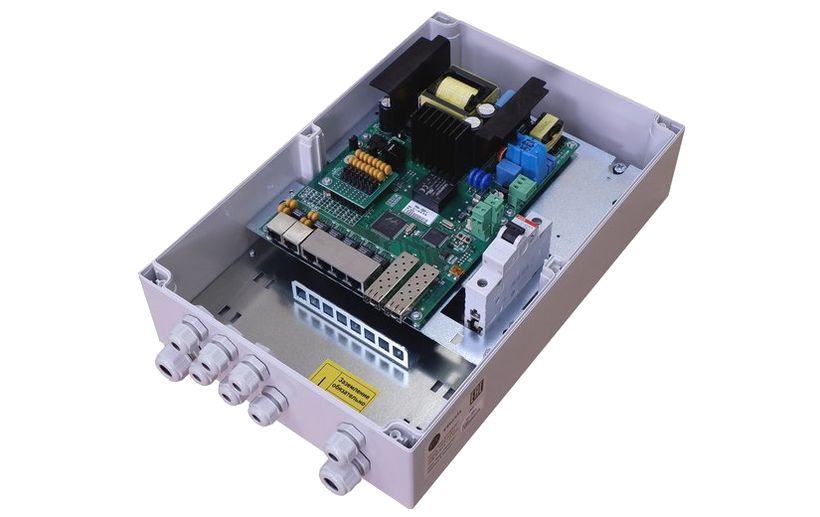

PSW-2G6F+6 портов Fast Ethernet с PoE + 2 гигабитных SFP.

Порты	6× 10/100Base-Tx (RJ-45); порты 1–2 — PoE до 60 Вт (А+В одновременно), порты 3–6 — до 30 Вт (А или В); 2× 1000Base-X (SFP)
Мощность PoE	максимум 60 Вт на порт, суммарно не более 160 Вт на все порты
Кабельные вводы	7 шт. под кабель 4–8 мм, 2 шт. под 6–12 мм

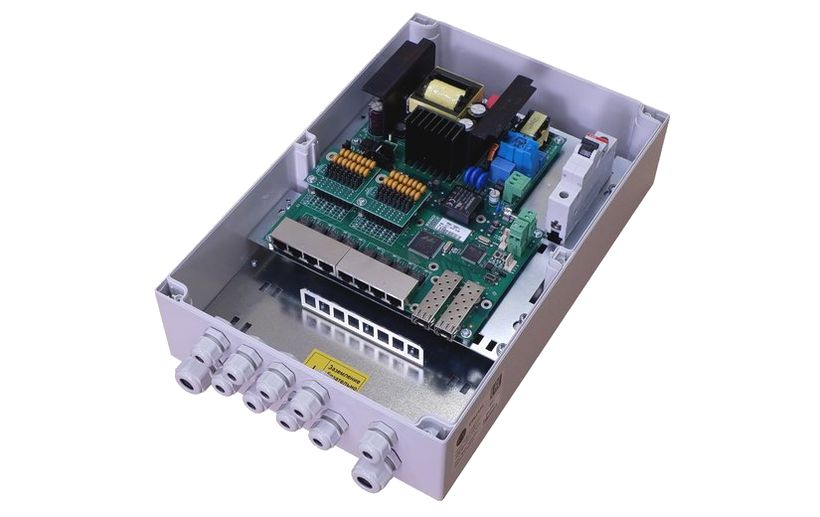

PSW-2G8F+8 портов Fast Ethernet с PoE + 2 гигабитных SFP.

Порты	8× 10/100Base-Tx (RJ-45, PoE/PoE+ до 30 Вт по А или В, Passive PoE по В — 30 Вт); 2× 1000Base-X (SFP)
Мощность PoE	суммарно не более 160 Вт на все порты
Кабельные вводы	9 шт. под кабель 4–8 мм, 2 шт. под 6–12 мм

Как это работает и подключается

Оптический кросс со сплайс-кассетой на 32 КДЗС встроен в корпус — оптический кабель разваривается внутри и подключается к SFP-модулям.
Оптический датчик вскрытия срабатывает при открытии крышки — не залипает и не дребезжит в отличие от геркона.
Сухие контакты для внешних датчиков (геркон, концевик, датчик движения) настраиваются на «нормально замкнутый»/«нормально разомкнутый» через WEB-интерфейс.
Автоматический рестарт видеокамеры по PoE — по пропаданию Link, отсутствию ответа на Ping или падению потока (Speed); опция Auto Restart включается в WEB-интерфейсе.
Встроенный кабельный тестер (VCT) определяет обрыв, короткое замыкание и отключённый кабель с точностью ±2 м; калибровку не рекомендуется делать для кабеля короче 10 м.

Монтаж

Крепление корпуса — 4 точки по краям, винты М4; сверление корпуса запрещено (нарушает герметичность и гарантию).
Для монтажа на опору — кронштейн для PSW с бандажной лентой 30 мм, винты М4.
Для дополнительной защиты от вандализма РЭ рекомендует устанавливать коммутатор в уличные шкафы TFortis CrossBox-2 или CrossBox-3, крепление к задней фальш-стенке 4 винтами М4.
Заземление обязательно, сопротивление заземления не более 4 Ом — иначе грозозащита не работает в полном объёме.
Резервное питание 52 В постоянного тока заводится на плату отдельным гермовводом; работа без резерва допускается.

Примеры

Уличный узел видеонаблюдения

РЭ описывает подключение PoE-видеокамер одним кабелем на любой порт, с оптическим кроссом внутри для магистрали на SFP-модулях.

Кольцевая топология

Два гигабитных порта позволяют соединять коммутаторы цепочкой; протокол STP/RSTP образует резервируемое кольцо (по умолчанию RSTP выключен).

Частые вопросы

Чем отличаются PSW-2G+, PSW-2G6F+ и PSW-2G8F+?

Числом портов Fast Ethernet с PoE — 4, 6 и 8 соответственно; у всех моделей по 2 гигабитных SFP-порта и общий уличный корпус IP66.

Можно ли эксплуатировать коммутатор без резервного питания?

Да, РЭ прямо допускает работу без резервного электропитания 52 В постоянного тока — коммутатор работает от основного ~230 В.

Нюансы и грабли

SFP-порт работает только на 1000 Мбит/с — SFP-модули Fast Ethernet не поддерживаются.
Если порт настроен на Passive PoE (вариант B), подключать к нему компьютер можно только 4-проводным (2-парным) кабелем — иначе риск повреждения оборудования.
Расширенный температурный диапазон −60…+50 °C гарантирован только с индустриальными SFP-модулями.
Все подключения PoE-джамперов делать только при отключённом основном питании ~230 В.

Документация

TFortis — PSW-2G+, Руководство по эксплуатации, версия 13
TFortis — PSW-2G6F+, Руководство по эксплуатации, версия 13
TFortis — PSW-2G8F+, Руководство по эксплуатации, версия 7
