TFortis PSW+Box/2G+Box/2G6F+Box/2G8F+Box — коммутаторы в металлическом уличном шкафу

Гигабитные PoE-коммутаторы в большом металлическом шкафу IP66 550×400×220 мм с автоматическим выключателем, DIN-рейкой для АКБ, датчиком вскрытия и подогревом при холодном старте.

Уличные шкафы-коммутаторы TFortis PSW…Box

Модели семейства

PSW+Box 8x2ProУправляемый L2+, 8 гигабитных портов PoE (af/at/bt) + 2 SFP.

Порты	8× 10/100/1000Base-T (RJ-45, PoE af/at/bt до 60 Вт на порт); 2× 1000Base-X (SFP)
Бюджет PoE	240 Вт
Питание резервное	54 В постоянного тока (53–55 В), максимум 250 Вт
Входы/выходы	1 дискретный вход (замкнут <200 Ом, разомкнут >50 кОм), 1 релейный выход (250 В, 50 мА)
Производительность	20 Гбит/с, 14,88 Mpps, буфер 512 Кбайт, ОЗУ 128 Мбайт, ПЗУ 32 Мбайт, таблица MAC 8К, VLAN 4094

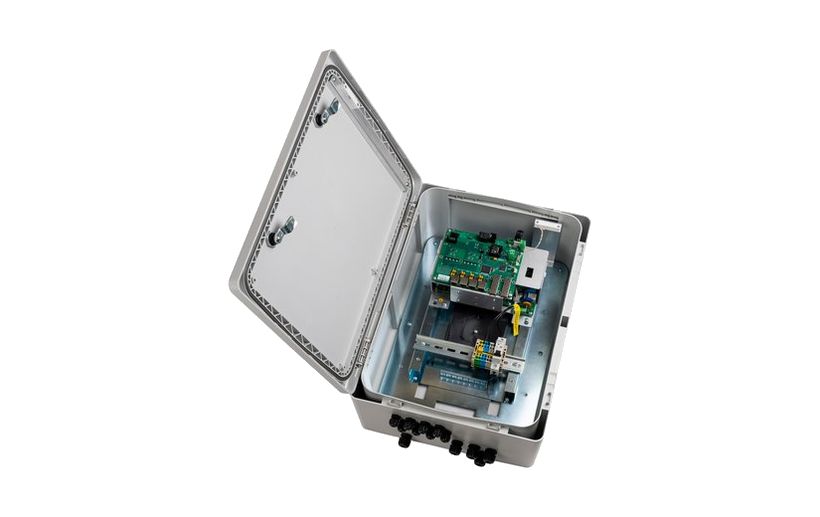

PSW-2G+Box4 порта Fast Ethernet PoE + 2 гигабитных SFP.

Порты	4× 10/100Base-Tx (RJ-45, PoE+ 802.3at: 30 Вт по А, 30 Вт по В, 60 Вт по А+В одновременно); 2× 1000Base-X (SFP)
Бюджет PoE	240 Вт
Питание резервное	52 В постоянного тока (51,5–52,5 В), максимум 250 Вт

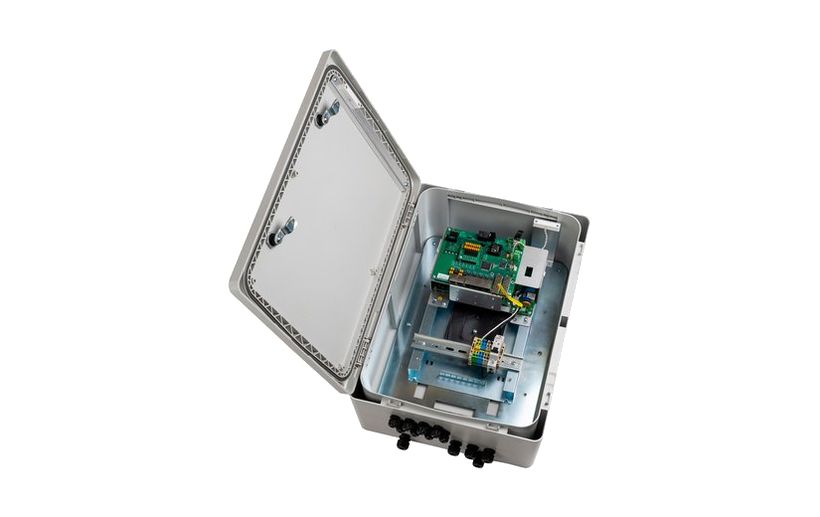

PSW-2G6F+Box6 портов Fast Ethernet PoE + 2 гигабитных SFP.

Порты	6× 10/100Base-Tx (RJ-45); порты 1–2 — до 60 Вт (А или В), порты 3–6 — до 30 Вт (А или В); 2× 1000Base-X (SFP)
Бюджет PoE	240 Вт
Питание резервное	52 В постоянного тока (51,5–52,5 В), максимум 250 Вт

PSW-2G8F+Box8 портов Fast Ethernet PoE + 2 гигабитных SFP.

Порты	8× 10/100Base-Tx (RJ-45, PoE/PoE+ до 30 Вт по А или В); 2× 1000Base-X (SFP)
Бюджет PoE	240 Вт
Питание резервное	52 В постоянного тока (51,5–52,5 В), максимум 250 Вт

Как это работает и подключается

Коммутатор контролирует входное напряжение ~230 В: при выходе за пределы 180–260 В отключается от сети, при восстановлении — автоматически включается снова через 5–10 с анализа.
Датчик вскрытия — геркон на контакте SENSOR 2, сухой контакт пользователя — на SENSOR 1; оба события уходят на сервер по SNMP Traps, SMTP или Syslog.
Оптический кросс со сплайс-кассетой на 32 КДЗС извлекается из шкафа для удобства монтажа; кабель заводится через гермоввод М2012В.
Автоматический выключатель и клеммные зажимы (сечение провода до 4 мм²) — все внутренние соединения выполнены на заводе.

Монтаж

Шкаф крепится на стену по 4 точкам через разметку РЭ; сверление корпуса вне указанных мест нарушает герметичность IP66 и гарантию (кроме доработки по п. 7.6).
Для установки на опору (столб) используется комплект крепления на столб (ККС) для квадратных и круглых опор.
Заземление обязательно, сопротивление заземления не более 4 Ом — иначе грозозащита не работает в полном объёме.
Групповой ввод кабелей большего диаметра допускается только доработкой основания (высверливание по указанным местам после снятия отсека АКБ, электронного узла, DIN-рейки и оптического кросса).

Примеры

Уличный узел на морозе

РЭ описывает предварительный прогрев при холодном старте — при минус 60 °C время ожидания до запуска не более 30 минут.

Место под резервную батарею

Внутри шкафа установлена DIN-рейка 35 мм для дополнительного оборудования (например, зарядного устройства АКБ).

Частые вопросы

Чем шкаф Box отличается от компактных PSW-2G+/2G6F+/2G8F+?

Металлическим корпусом 550×400×220 мм с автоматическим выключателем, DIN-рейкой и местом под резервную батарею — вместо компактного технополимерного корпуса 240×360×120 мм.

Можно ли поставить в шкаф что-то ещё, кроме коммутатора?

Да, внутри установлена DIN-рейка 35 мм для дополнительного оборудования, например зарядного устройства АКБ.

Нюансы и грабли

Резервное питание PSW+Box 8x2Pro — 54 В постоянного тока, а у остальных моделей серии Box — 52 В: перепутать источник резерва при монтаже нельзя.
Дополнительный вход резервного электропитания не защищён от импульсных перенапряжений — источник резерва рекомендуется ставить рядом с коммутатором.
Кабельный ввод с меньшей степенью защиты, поставленный вместо штатного, снижает IP66 всего изделия.
SFP-порты работают только на 1000 Мбит/с — SFP-модули Fast Ethernet не поддерживаются.
