TFortis PSW-2G+/2G6F+/2G8F+ UPS-Ex — взрывозащищённые PoE-коммутаторы со встроенным ИБП

Коммутаторы во взрывонепроницаемой оболочке 1Ex db IIB+H2 T6 Gb для IP-видеонаблюдения во взрывоопасных средах: два блока, коммутатор и АКБ, с быстросъёмными взрывозащищёнными разъёмами.

Взрывозащищённые коммутаторы TFortis PSW-Ex

Модели семейства

PSW-2G+UPS-Ex4 порта Fast Ethernet PoE (60 Вт каждый) + 2 гигабитных SFP.

Порты	4× 10/100Base-Tx (все 4 порта по 60 Вт); 2× 1000Base-X (SFP)
Термокожухи	максимум 1000 Вт при подключённых термокожухах (без них — 400 Вт)
Бюджет PoE	160 Вт на все порты

PSW-2G6F+UPS-Ex6 портов Fast Ethernet PoE (2×60 Вт + 4×30 Вт) + 2 гигабитных SFP.

Порты	6× 10/100Base-Tx (2 порта по 60 Вт, 4 порта по 30 Вт); 2× 1000Base-X (SFP)
Термокожухи	максимум 1300 Вт при подключённых термокожухах (без них — 400 Вт)
Бюджет PoE	160 Вт на все порты

PSW-2G8F+UPS-Ex8 портов Fast Ethernet PoE (30 Вт каждый) + 2 гигабитных SFP.

Порты	8× 10/100Base-Tx (все 8 портов по 30 Вт); 2× 1000Base-X (SFP)
Термокожухи	максимум 1600 Вт при подключённых термокожухах (без них — 400 Вт)
Бюджет PoE	160 Вт на все порты

Как это работает и подключается

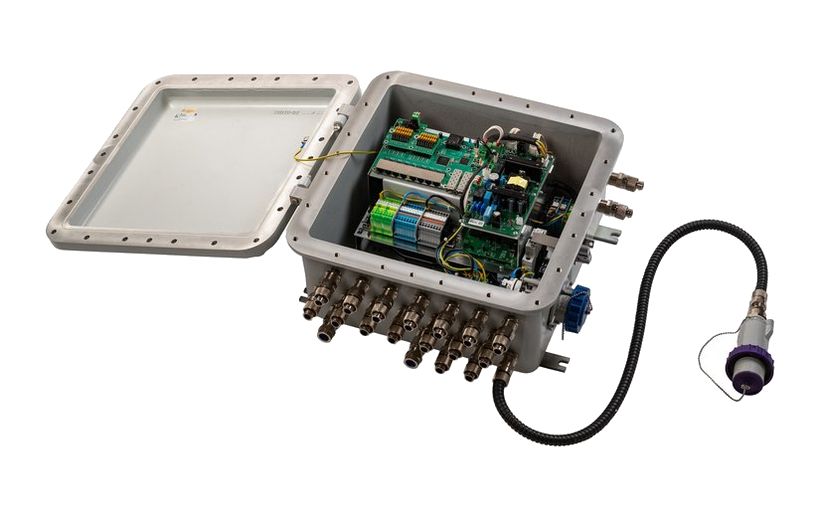

Конструктивно коммутатор состоит из двух блоков Exd-исполнения: Блок коммутатора (464×464×264 мм, до 50 кг) и Блок АКБ (433×333×224 мм, до 30 кг), соединённых кабелями через быстросъёмные взрывозащищённые разъёмы с разными ключами.
Аккумулятор — герметичная LiFePo4-батарея (модель LFP22293174-8S-18Ah-60P6 «НЭТЕР»), время заряда около суток; коммутатор переходит на питание от АКБ без перерыва в работе при отклонении сети 230 В за пределы 180–260 В.
Нагреватели с термостатом отдельно в Блоке коммутатора (включение при +5 °C, выключение при +15 °C) и в Блоке АКБ (включение при +20 °C, выключение при +30 °C) — для комфортной работы электроники и аккумулятора на морозе.
Оптический кросс на 32 КЗДС и планку адаптеров SC (Duplex LC) на 8 мест — как у остальной линейки PSW.
Диагностика: три критерия зависания видеокамеры (Link, Ping, Speed), встроенный виртуальный кабельный тестер (VCT), самодиагностика с кодами ошибок по числу вспышек индикаторов CPU/DEFAULT.

Монтаж

Открывать оболочку Блока коммутатора разрешено только при полностью снятом питании; Блок АКБ во взрывоопасной зоне открывать запрещено категорически.
Кабели (силовой, Ethernet, оптика) — только взрывозащищённого исполнения: круглое сечение, полностью диэлектрическая конструкция без полостей, длина не менее 3 м, не распространяющие горение.
После подключения кабелей фланцы дверцы обрабатываются смазкой ПГ-СМАЗКА (CRV-Si) из комплекта; момент затяжки болтов дверцы — 16 Нм.
Неиспользуемые кабельные вводы обязательно закрывать штатными заглушками — категорически запрещено оставлять их открытыми.
Порядок подключения блока АКБ: сначала вилка кабеля Блока коммутатора в разъём 24 В Блока АКБ (фиолетовый быстросъём, поворот на 45°), затем вилка Блока АКБ в разъём 230 В Блока коммутатора (синий быстросъём).

Примеры

Видеонаблюдение во взрывоопасной зоне

РЭ прямо указывает назначение — построение сетей IP-видеонаблюдения во взрывоопасных средах, маркировка взрывозащиты 1Ex db IIB+H2 T6 Gb.

Питание термокожухов камер

Клеммные зажимы X3 (сечение до 2,5 мм²) рассчитаны на подключение до 8 термокожухов мощностью до 150 Вт каждый.

Частые вопросы

Чем отличаются модели PSW-Ex друг от друга?

Числом портов Fast Ethernet с PoE (4/6/8) и допустимой суммарной мощностью термокожухов (1000/1300/1600 Вт) — по РЭ; взрывозащищённая оболочка и оба блока (коммутатор + АКБ) у всех моделей одинаковые.

Что произойдёт при пропадании сети 230 В?

Коммутатор переходит на питание от встроенного Блока АКБ без перерыва в работе и отправляет аварийное сообщение по SNMP trap, Syslog или SMTP (после предварительной настройки).

Нюансы и грабли

При включении Блока коммутатора холоднее −40 °C старт задерживается на время прогрева — при −60 °C запуск происходит примерно через 20 минут; Блок АКБ при отрицательной температуре стартует с задержкой около 1 часа, всё это время коммутатор работает без резервирования.
Самостоятельная окраска оборудования запрещена — может нарушить теплоотвод, важный для соответствия температурному классу T6.
Аккумулятор нельзя разряжать полностью — только до безопасного уровня; глубокий разряд и долгое пребывание в разряженном состоянии снижают ёмкость АКБ.
Нагрузка в таблице времени автономной работы — это суммарная мощность видеокамер плюс потери на кабеле; в паспорте камер часто указано максимальное потребление при включённых ИК-подсветке и подогреве.

Документация

TFortis — Взрывозащищённые коммутаторы PSW-2G+/2G6F+/2G8F+ UPS-Ex, Руководство по эксплуатации, версия 1
