TFortis PSW+UPS-Box/2G+UPS-Box/2G6F+UPS-Box/2G8F+UPS-Box — коммутаторы со встроенным ИБП

Гигабитные PoE-коммутаторы в металлическом уличном шкафу IP66 с двумя встроенными АКБ 12 В на месте резервного питания — источник бесперебойного питания уже внутри корпуса.

Уличные шкафы-коммутаторы со встроенным ИБП TFortis PSW…UPS-Box

Модели семейства

PSW+UPS-Box 8x2ProУправляемый L2+, 8 гигабитных портов PoE (af/at/bt) + 2 SFP, класс ударопрочности IK10.

Порты	8× 10/100/1000Base-T (RJ-45, PoE af/at/bt до 60 Вт на порт); 2× 1000Base-X (SFP)
Бюджет PoE	240 Вт
Питание основное	~230 В (187–253 В), максимум 450 Вт
АКБ	2× 12 В, 12 А·ч, габариты 151×98×95 мм
Масса	без АКБ не более 15 кг, с АКБ не более 24 кг; класс ударопрочности IK10

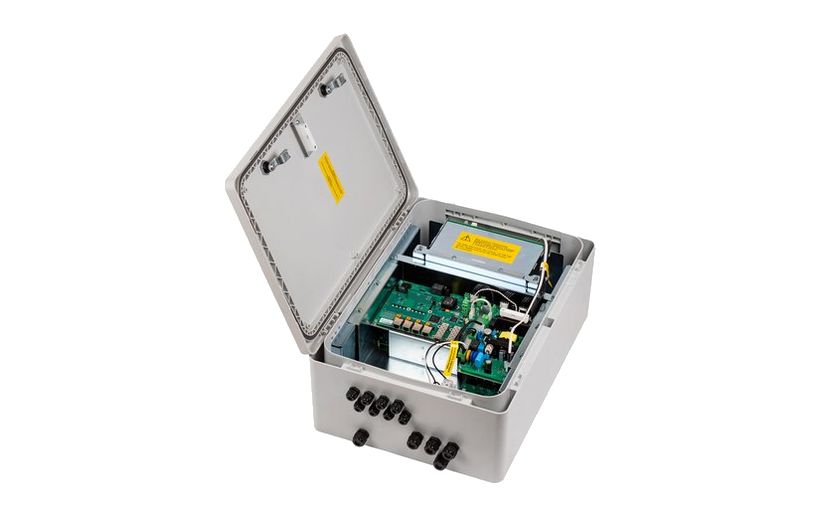

PSW-2G+UPS-Box4 порта Fast Ethernet PoE + 2 гигабитных SFP.

Порты	4× 10/100Base-Tx (RJ-45, PoE+ 802.3at: 30 Вт по А, 30 Вт по В, 60 Вт по А+В одновременно); 2× 1000Base-X (SFP)
Бюджет PoE	240 Вт
Питание основное	~230 В (187–253 В), максимум 450 Вт
АКБ	2× 12 В, 12 А·ч, габариты 151×98×95 мм
Масса	без АКБ не более 15 кг, с АКБ не более 24 кг

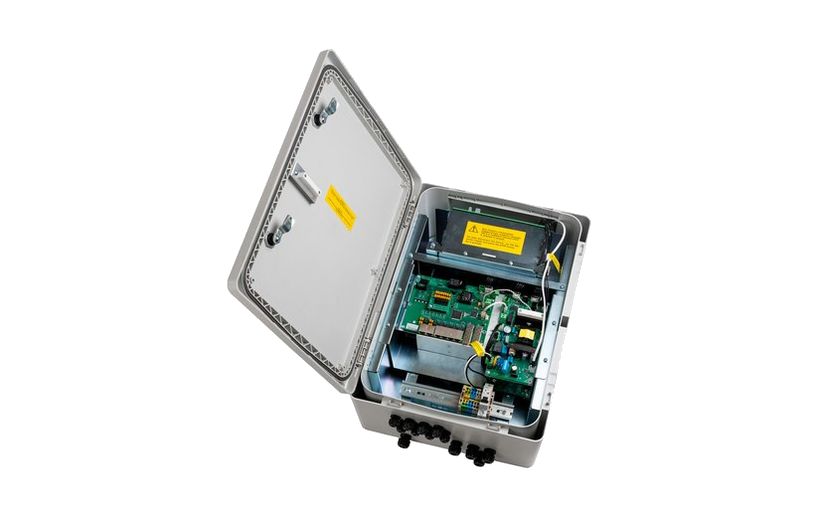

PSW-2G6F+UPS-Box6 портов Fast Ethernet PoE + 2 гигабитных SFP.

Порты	6× 10/100Base-Tx (RJ-45); порты 1–2 — до 60 Вт (А или В), порты 3–6 — до 30 Вт (А или В); 2× 1000Base-X (SFP)
Бюджет PoE	240 Вт
Питание основное	~230 В (187–253 В), максимум 450 Вт
АКБ	2× 12 В, 12 А·ч, габариты 151×98×95 мм
Масса	без АКБ не более 15 кг, с АКБ не более 24 кг

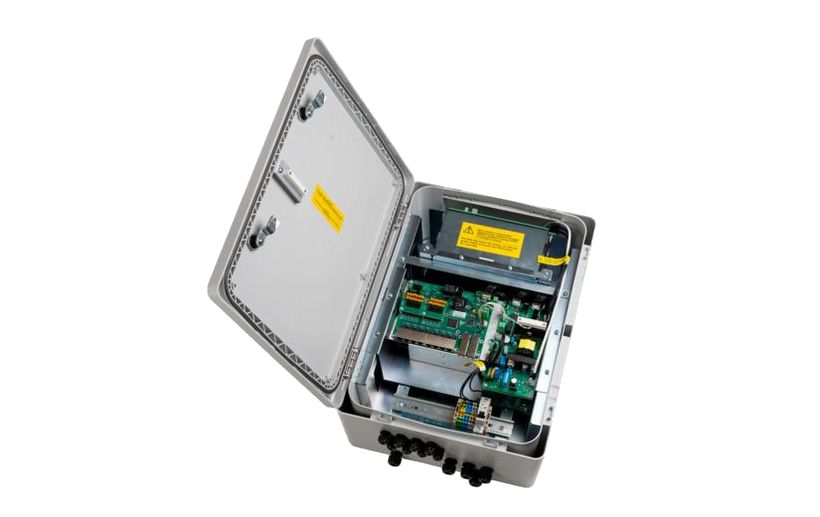

PSW-2G8F+UPS-Box8 портов Fast Ethernet PoE + 2 гигабитных SFP.

Порты	8× 10/100Base-Tx (RJ-45, PoE/PoE+ до 30 Вт по А или В); 2× 1000Base-X (SFP)
Бюджет PoE	240 Вт
Питание основное	~230 В (187–253 В), максимум 450 Вт
АКБ	2× 12 В, 12 А·ч, габариты 151×98×95 мм
Масса	без АКБ не более 15 кг, с АКБ не более 24 кг

Как это работает и подключается

Габариты корпуса и все сетевые функции (грозозащита, оптический кросс на 32 КДЗС, датчик вскрытия, контроль напряжения 230 В, автовосстановление видеокамер) совпадают с линейкой Box — добавлен отсек и место крепления для двух АКБ.
PSW+UPS-Box 8x2Pro — управляемый L2+ коммутатор с VLAN, IGMP Snooping и таблицей MAC на 8К записей, остальные модели серии — компактные неуправляемые/базово управляемые PoE-коммутаторы.
Общий корпус 550×400×220 мм, IP66, DIN-рейка 35 мм, автоматический выключатель и клеммные зажимы — как у линейки Box, но без отдельного входа резервного электропитания (его функцию выполняют встроенные АКБ).

Монтаж

Крепление, монтаж на опору (ККС) и заземление (сопротивление не более 4 Ом) — как у обычного шкафа Box; сверление корпуса вне размеченных точек нарушает IP66 и гарантию.
АКБ 12 В устанавливаются в отдельный отсек внутри шкафа — учитывать разницу массы «без АКБ»/«с АКБ» при выборе крепления на опору.
Основное питание — сеть ~230 В на клеммные зажимы через автоматический выключатель; максимальное потребление до 450 Вт — с учётом заряда встроенных АКБ.

Примеры

Точка без отдельного ИБП

РЭ описывает изделие как коммутатор со встроенным источником бесперебойного питания — отдельный внешний ИБП не нужен.

Уличный узел видеонаблюдения с автономностью

Два аккумулятора 12 В внутри шкафа обеспечивают работу при пропадании сети ~230 В без внешнего резервного источника.

Частые вопросы

Нужен ли отдельный ИБП для этой серии?

Нет, источник бесперебойного питания встроен — два аккумулятора 12 В, 12 А·ч устанавливаются внутри того же шкафа.

Чем отличаются модели серии UPS-Box?

Числом портов Fast Ethernet с PoE (4/6/8) и вариантом PSW+UPS-Box 8x2Pro — управляемым L2+ коммутатором на 8 гигабитных PoE-портов вместо Fast Ethernet.

Нюансы и грабли

Максимальное потребление основного питания — до 450 Вт с учётом заряда встроенных АКБ, это выше, чем у линейки Box без ИБП, — учитывать при расчёте автомата защиты и сечения питающего кабеля.
PSW+UPS-Box 8x2Pro отдельно нормирован по ударопрочности IK10 — у остальных моделей серии в РЭ такой характеристики нет.
SFP-порты работают только на 1000 Мбит/с — SFP-модули Fast Ethernet не поддерживаются.
