TFortis SWU-16/16T — стоечный гигабитный коммутатор для приёма оптики от PSW

Индорный коммутатор 19″ 1U с 12 портами SFP и 4 медными гигабитными портами: принимает оптику от уличных коммутаторов TFortis PSW и раздаёт трафик на NVR, АРМ и другое оборудование.

Агрегирующие коммутаторы TFortis SWU-16/16T

Модели семейства

SWU-16Базовая модель, без дополнительного входа питания.

Порты	12× 1000Base-X (SFP, 1,25 Гбит/с, SERDES); 4× 10/100/1000Base-T (RJ-45)
Питание	~230 ± 23 В, 50 Гц; заземление обязательно
Потребление	не более 35 Вт
Корпус	19″ 1U, 280 мм, масса не более 4 кг
Производительность	25,3×10⁶ пакетов/с, матрица коммутации 25 Гбит/с, таблица MAC 8К

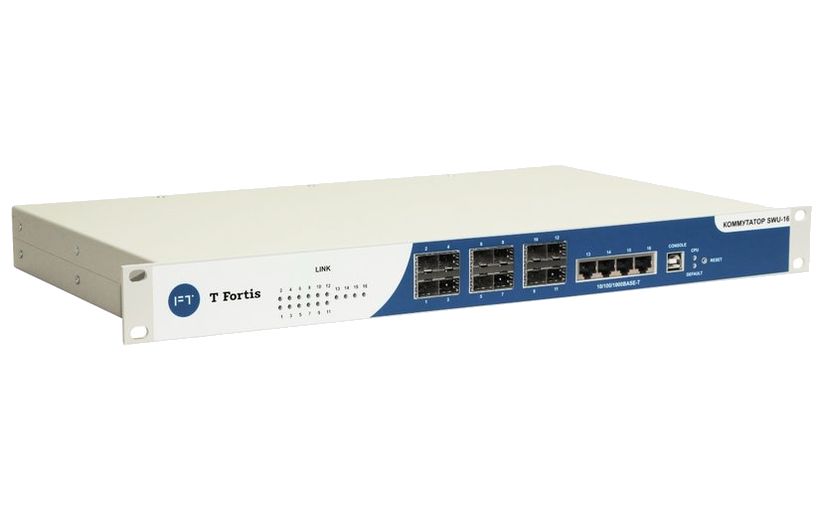

SWU-16TС дополнительным входом питания 48 В постоянного тока для резервирования.

Порты	12× 1000Base-X (SFP); 4× 10/100/1000Base-T (RJ-45)
Питание основное	~230 ± 23 В, 50 Гц
Питание резервное	48 В постоянного тока (от 36 до 72 В), через клеммник
Потребление	не более 35 Вт
Корпус	19″ 1U, 280 мм, масса не более 4 кг

Как это работает и подключается

Протоколы STP/RSTP обеспечивают кольцевую топологию с сохранением связи при обрыве оптического волокна.
Поддержка IGMP Snooping v2, VLAN (802.1q), QoS (802.1p), мониторинг по SNMP Traps и Syslog, управление через Web, Telnet и консольный порт USB типа B.
SFP-модули допускают горячую замену.
У SWU-16T дополнительный вход 48 В постоянного тока реализует резервирование по питанию — базовая модель SWU-16 такого входа не имеет.

Монтаж

Монтаж в стандартную 19″ стойку, высота 1U; для охлаждения нужно оставлять свободное пространство 1U от соседних устройств.
Заземление обязательно при подключении к сети 230 В, сопротивление заземления не более 4 Ом.
Для витой пары РЭ рекомендует 4-парный экранированный кабель категории не хуже 5.
Сброс на заводские установки — удержание кнопки RESET около 30 с до загорания индикатора DEFAULT.

Примеры

Приём оптики от уличных коммутаторов

РЭ описывает подключение уличных коммутаторов TFortis PSW по оптике на 12 SFP-портов в топологиях звезда, линия или кольцо.

Сдача трафика на видеосервер

4 медных гигабитных порта RJ-45 предназначены для подключения NVR, АРМ и другого сетевого оборудования.

Частые вопросы

Чем SWU-16T отличается от SWU-16?

Только дополнительным входом питания 48 В постоянного тока для резервирования — остальные порты и характеристики по РЭ одинаковые.

Можно ли подключить SWU напрямую к уличному коммутатору PSW?

Да, именно для этого предназначены 12 портов SFP — по оптике, в топологии звезда, линия или кольцо.

Нюансы и грабли

SWU предназначен для отапливаемых помещений (рабочая температура +5…+40 °C) — это не уличное исполнение, в отличие от линейки PSW.
У SWU-16T обязательно проверять диапазон резервного питания 36–72 В постоянного тока — вне этого диапазона резерв не гарантирован.
Одновременное мигание индикаторов CPU и DEFAULT означает аппаратную неисправность — в этом случае РЭ рекомендует обратиться в техподдержку, а не пытаться сбросить настройки повторно.

Документация

TFortis — SWU-16/SWU-16T, Руководство по эксплуатации, версия 5.0
