Тромбон IP-K08 / K16 / K24 / K48 — неуправляемые PoE-коммутаторы для системы «Тромбон IP»

Линейка неуправляемых сетевых PoE-коммутаторов для связи функциональных блоков системы «Тромбон IP» и питания подключённых устройств; отличаются числом портов — 8/16/24/48.

Сетевые коммутаторы Тромбон IP-K08/K16/K24/K48

Модели семейства

Тромбон IP-K088×PoE + 2×Uplink, 270×181×44 мм.

Сетевой порт	8×PoE 10/100 + 2×Uplink 10/100/1000 RJ45
Оптический порт	2×SFP 10/100/1000 (совмещённые с 2×RJ45)
Управление по сети	неуправляемый
Питание	AC 230 В / 50 Гц
Потребление	до 150 Вт
PoE выход	IEEE802.3af/at, до 30 Вт на порт, до 120 Вт суммарно
Класс защиты	IP20
Температура	от −20 до +55 °C
Габариты	270×181×44 мм
Масса	не более 1,25 кг

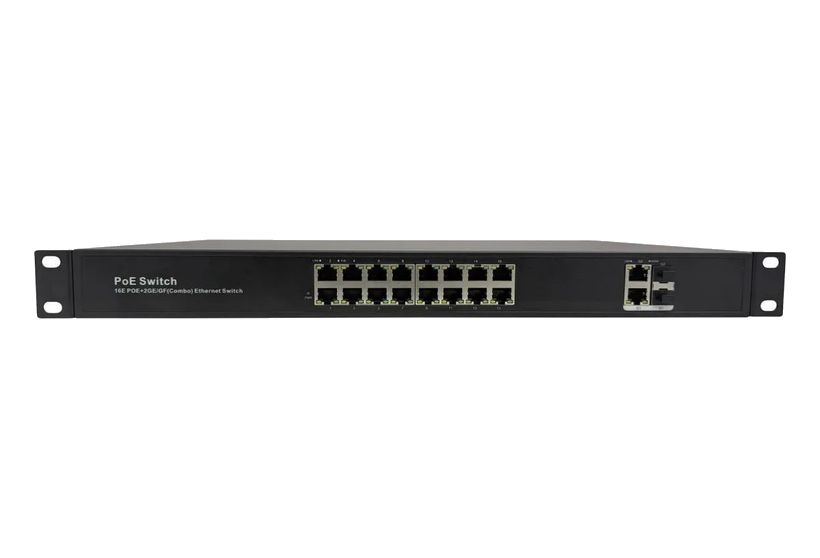

Тромбон IP-K1616×PoE, 270×181×44 мм.

Сетевой порт	16×PoE 10/100/1000 Base-TX RJ45
Оптический порт	2×SFP 10/100/1000
Питание	встроенный блок питания, AC 230 В / 50 Гц
Потребление	до 230 Вт
Габариты	270×181×44 мм
Масса	не более 2,15 кг

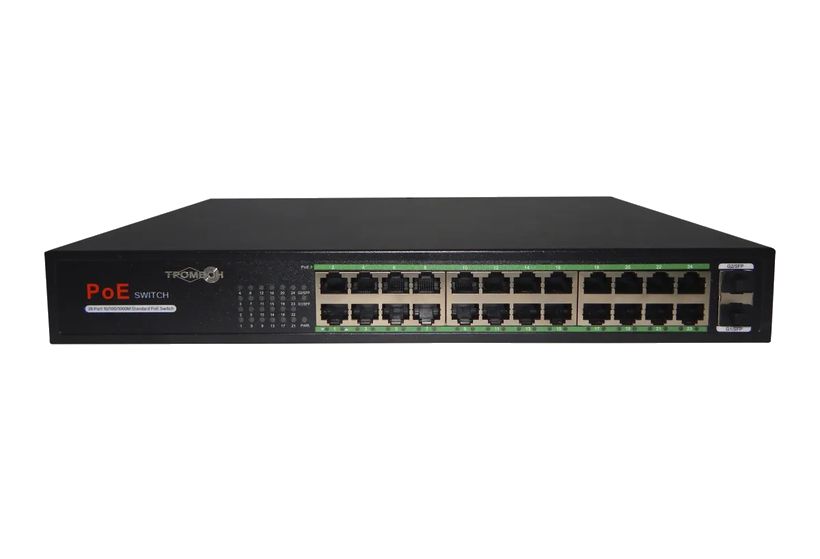

Тромбон IP-K2424×PoE, 330×204×44 мм.

Сетевой порт	24×PoE 10/100/1000 Base-TX RJ45
Оптический порт	2×SFP 10/100/1000
Питание	AC 230 В / 50 Гц
Потребление	до 280 Вт
Габариты	330×204×44 мм
Масса	не более 2,6 кг

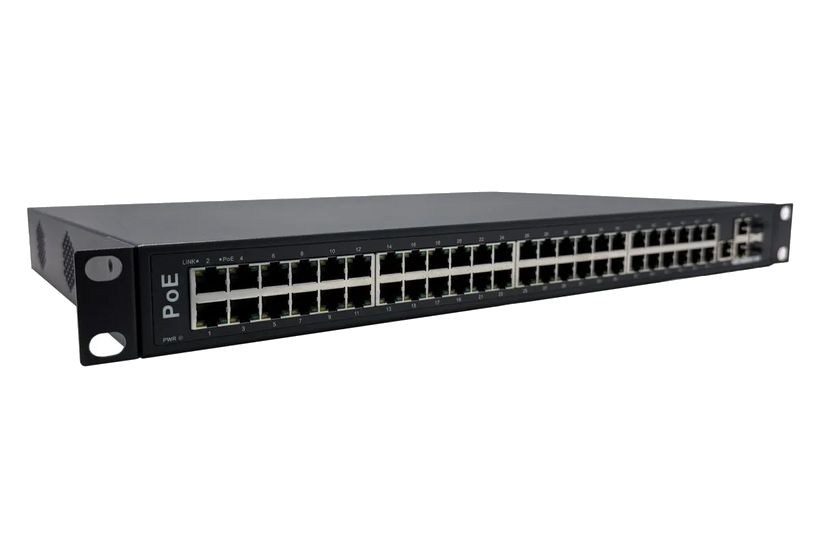

Тромбон IP-K4848×PoE + 3×Uplink, 440×290×45 мм.

Сетевой порт	48×PoE 10/100 Base-TX RJ45 + 3×Uplink 10/100/1000 Base-TX
Оптический порт	2×SFP 10/100/1000 (совмещённые с 2×RJ45)
Питание	встроенный блок питания, AC 220 В / 50 Гц
Потребление	до 650 Вт
Габариты	440×290×45 мм
Масса	не более 4,9 кг

Как это работает и подключается

Коммутатор соединяет несколько узлов компьютерной сети в пределах одного или нескольких сегментов, принимает и передаёт данные между функциональными блоками системы.
Поддержка PoE (IEEE 802.3af/at) позволяет передавать питание на удалённые устройства и периферию без отдельного источника питания.
Все модели — неуправляемые коммутаторы архитектуры Store-And-Forward.

Монтаж

Оптические порты SFP совмещены с частью RJ45-портов на моделях K08 и K48 — при использовании оптики соответствующий RJ45-порт занимать нельзя.
В комплект поставки K08 входят комплект SFP-модулей и ручки 1U для монтажа в стойку.

Примеры

Сеть PoE-устройств системы «Тромбон IP»

K08/K16/K24/K48 связывают функциональные блоки системы «Тромбон IP» (IP-БО8, IP-ВП и др.) по Ethernet и питают их по PoE — выбор модели по числу подключаемых устройств.

Частые вопросы

Можно ли управлять коммутаторами Тромбон IP-K по сети?

Нет, все модели K08/K16/K24/K48 — неуправляемые коммутаторы.

Нюансы и грабли

Класс защиты корпуса IP20 — коммутаторы только для помещений, не для улицы или влажных зон.
Потребляемая мощность растёт с числом PoE-портов (150/230/280/650 Вт) — учитывать при расчёте питающей линии и автомата защиты.
