Тромбон IP-К8-АКБ / IP-К8-Л — управляемые коммутаторы с резервным питанием для «Тромбон IP»

Коммутаторы приёма и передачи данных в сети с возможностью подключения внешних резервных АКБ; вместе с системой «Тромбон IP» образуют комплекс дистанционного контроля и управления СОУЭ.

Модели семейства

Тромбон IP-К8-АКБкоммутатор с местом для двух резервных АКБ, 8 портов PoE, 2 SFP-слота.

Питание	переменное 207…253 В/50±1 Гц
Резерв	2 шт. 7–9 А/ч, 12 В, тип AGM; напряжение 22–28 В
Автономность в режиме оповещения (полная нагрузка)	не менее 2 часов
Автономность в дежурном режиме	не менее 24 часов
Выходная мощность PoE (полная)	150 Вт
Потребление от сети	не более 180 Вт
Управление	управляемый L2
Температура	+5…+50 °C
Температура хранения	-30…+70 °C
Влажность	10–90 % RH (эксплуатация), 5–90 % RH (хранение), без конденсата
Интерфейсы	8× RJ45 10/100/1000 Мбит/с (PoE), 2× SFP-слот (SM-LC) 10/100/1000 Мбит/с, 1× Console
PoE на порт	802.3af/at 48 В, до 30 Вт на порт
Дальность SFP-модуля	0…20 км, длина волны 1310/1550 нм
Габариты	437×385×108 мм
Масса	не более 8,7 кг
Охлаждение	пассивное

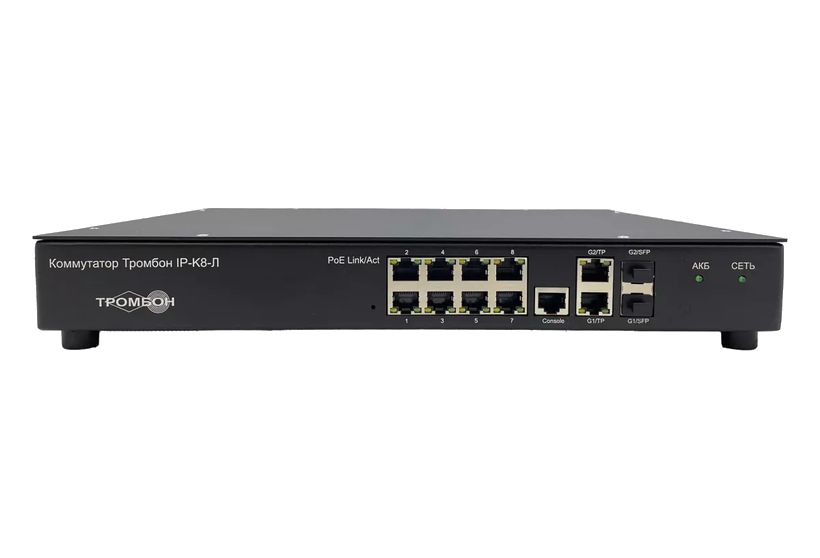

Тромбон IP-К8-Лкоммутатор в двух исполнениях, 8 портов PoE, 2 совмещённых порта 10/100/1000+SFP.

Питание	переменное 207…253 В/50±1 Гц
Резерв	АКБ 7–10 А/ч; напряжение 24–28 В
Потребление максимум (с подключёнными PoE-устройствами)	не более 150 Вт
Выходная мощность PoE (полная)	120 Вт
Температура	+5…+55 °C
Температура хранения	-30…+70 °C
Влажность	10–90 % RH (эксплуатация), 5–90 % RH (хранение), без конденсата
Интерфейсы	8× RJ45 10/100 Мбит/с (PoE, 24/48 В), 2× RJ45 10/100/1000 Мбит/с, 2× SFP-слот (совмещены с 2×RJ45), 1× Console
PoE на порт	802.3af/at 48 В и 24 В, до 30 Вт на порт
Габариты	300×350×45 мм
Масса	не более 4,6 кг
Охлаждение	пассивное

Как это работает и подключается

На передней панели — порты №1–8 (PoE 802.3af/at), два совмещённых порта G/TP+G/SFP (у АКБ) или отдельные Ethernet+SFP порты (у Л), кнопка сброса IP-адреса, индикаторы «АКБ»/«Сеть».
Порт Console предназначен только для настройки в сервисном центре «Тромбон».
Индикация: «АКБ» и «Сеть» горят постоянно — исправное состояние; «АКБ» не горит при «Сеть» горит — критический разряд или отсутствие АКБ; «АКБ» мигает — низкий заряд от 21,5 до 23,5 В.

Монтаж

Устанавливать на ровной поверхности, вдали от источников тепла, избегать попадания посторонних предметов и жидкости.
Подключение линий Ethernet выполнять только при отключённом питании коммутатора.
Подключать АКБ, соблюдая полярность.

Примеры

Сегмент сети СОУЭ с автономностью

Встроенный контроллер заряда предотвращает превышение заряда и преждевременный разряд АКБ; основной вариант питания — стационарный AC 230 В.

Частые вопросы

Чем IP-К8-АКБ отличается от IP-К8-Л?

Корпусом и массой (437×385×108 мм, 8,7 кг против 300×350×45 мм, 4,6 кг), полной мощностью PoE (150 Вт против 120 Вт) и диапазоном рабочих температур (+5…+50 °C против +5…+55 °C).

Нюансы и грабли

Не путать выходную мощность PoE между моделями: у IP-К8-Л полная мощность PoE 120 Вт, у IP-К8-АКБ — 150 Вт.
В паспорте IP-К8-АКБ время заряда внутренних АКБ указано как «1,5 Ач» — единица измерения не соответствует показателю «время»; это ошибка документа, реального времени заряда в часах текст не даёт.
АКБ в комплект поставки коммутаторов не входят.

Документация

Тромбон — Коммутатор «Тромбон IP-К8-АКБ», паспорт ДВТР.468347.002ПС
Тромбон — Коммутатор «Тромбон IP-К8-Л», РЭ ДВТР.468347.001РЭ
