Тромбон · соединительные кабели для СОУЭ
Тромбон РТС-15 / РТС-30 — кабели согласования с сетью проводного радиовещания
Обеспечивают гальваническую развязку и согласование уровней сигнала сети проводного вещания здания (15 В или 30 В) с линейным входом усилителей мощности и приборов управления «Тромбон».
Модели семейства
Тромбон РТС-15для линий проводного вещания 15 В, ДВТР.685631.012ПС
| Номинальное напряжение входного сигнала | 15 В |
| Входное сопротивление, не менее | 3 кОм |
| Выходное напряжение при номинальном входе | 240 мВ |
| Полоса пропускания | 0,2-10 кГц при неравномерности ≤3 дБ |
| Класс защиты | IP54 |
| Длина, не менее | 1,2 м |
| Вес, не более | 0,17 кг |

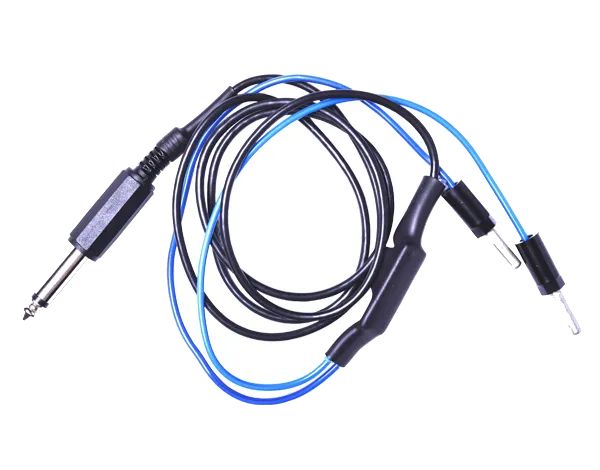

Тромбон РТС-30для линий проводного вещания 30 В, ДВТР.685631.012ПС
| Номинальное напряжение входного сигнала | 30 В |
| Входное сопротивление, не менее | 6 кОм |
| Выходное напряжение при номинальном входе | 240 мВ |
| Полоса пропускания | 0,2-10 кГц при неравномерности ≤3 дБ |
| Класс защиты | IP54 |
| Длина, не менее | 1,2 м |
| Вес, не более | 0,17 кг |
Как это работает и подключается
- Сопротивление изоляции — 100 МОм при 500 В, напряжение изоляции — 4600 В в течение 1 минуты; кабель соответствует своду правил СП3-13130.2009.
Монтаж
- Срок эксплуатации кабеля — 10 лет; стойкость к механическим воздействиям не более 0,8g, диапазон температур 0…+40°C.
Примеры
Подключение к сети проводного радиовещания
Кабель развязывает и согласует уровень входного сигнала сети проводного вещания здания с линейным входом усилителя или прибора управления системы «Тромбон».
Частые вопросы
Чем РТС-15 отличается от РТС-30?
Только номинальным входным напряжением (15 В или 30 В) и соответствующим входным сопротивлением (3 или 6 кОм) — под линию проводного вещания конкретного здания.
Нюансы и грабли
- РТС-15 и РТС-30 не взаимозаменяемы по входному напряжению (15 В против 30 В) и сопротивлению (3 кОм против 6 кОм) — подбирать по фактическому напряжению линии проводного вещания здания, а не наугад.
Документация
- Тромбон — Кабели радиотрансляционные «Тромбон РТС-15», «Тромбон РТС-30», Паспорт ДВТР.685631.012ПС
