ВС-ПК ВЕКТОР-116 — радиоканальный охранно-пожарный прибор на 16 зон: 64 устройства, 4 реле, связь до 600 м

Радиоканальный ППК и управления для системы ВС ВЕКТОР-АР: 16 зон, до 64 устройств и 24 оповещателей, 4 реле, журнал 1024 события. Работает автономно или в системе ВЕТТА-2020.

Модели семейства

ВС-ПК ВЕКТОР-116 (ВС.425513.071)Прибор приёмно-контрольный и управления охранно-пожарный адресный радиоканальный. Развитие ВС-ПК ВЕКТОР-115. Две зоны проводного оповещения (лампа и звук), зона радиооповещения, считыватель Touch Memory, реле «ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ». Сертификат С-RU.ПБ34.В.02270.

Адресные зоны охраны	16
Радиоканальные устройства на прибор	до 64 (извещатели, оповещатели, кнопки); оповещателей до 24
Брелки, коды панелей, ключи ТМ	до 80
Дальность связи	до 600 м на открытой местности, 433 МГц, мощность не более 10 мВт
Реле 1–3	250 В AC, 24 В DC, до 3 А
Реле 4	240 В AC, 100 В DC, до 0,1 А
Питание	внешний РИП +12 В; ток не более 100 мА; по выходам «ЛАМПА» и «ЗВУК» суммарно до 0,2 А
Температура и защита	−30…+55 °C, IP40
Масса и габариты	не более 0,5 кг; 280×103×35 мм
Журнал событий	1024 последних события

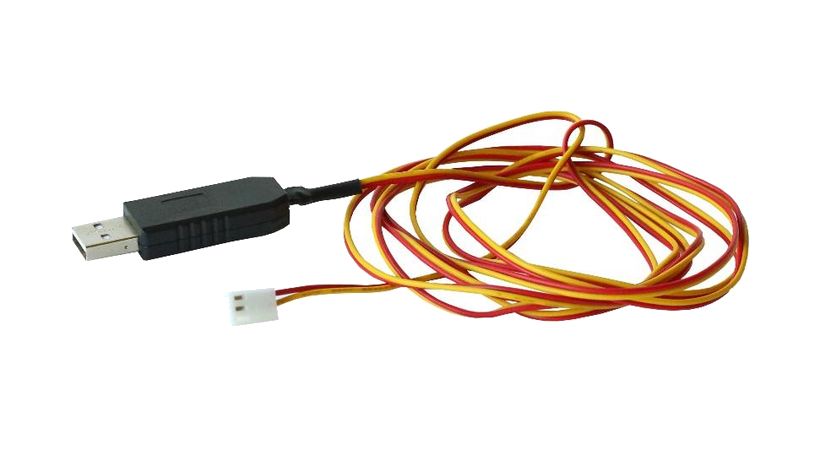

Адаптер ВС-USB-RS485-116 (ВС.425513.081)Адаптер для считывания журнала событий из ВС-ПК ВЕКТОР-116 в компьютер; ПО скачивается с сайта производителя. В РЭ на прибор назван ВС-USB-116 и в комплект прибора не входит.

Гарантия	36 месяцев с момента розничной продажи, но не более 48 месяцев с момента выпуска
Срок службы	10 лет

Как это работает и подключается

Радиоканальные устройства закрепляются в сервисном режиме: «СРВ» на плате прибора в «ON», «КЛ» в «OFF», «ПРИМЕНИТЬ» — бегущие зелёные огни; на устройстве «СРВ» в «ON»; зона выбирается кнопками «ЗВУК ОТКЛ./ТЕСТ» (вперёд) и «БЛОКИРОВКА» (назад), оповещатели идут в зону «РАДИО» после зоны 16; двойное нажатие кнопки устройства закрепляет его (зелёный 3 с — закреплено).
Устройство при закреплении должно стоять не дальше 1 м от прибора, рекомендуется 50 см от вертикальной антенны.
Частотная литера выбирается переключателями «ЧАСТОТА» и «ПРИМЕНИТЬ» до закрепления первого устройства; всего 16 литер. Чтобы сменить литеру, надо открепить все устройства.
Интервал периодических посылок оповещателей — 15 с («ИОПВ» в «OFF», контрольный 225 с) или 7 с («ON», контрольный 105 с, тогда до 16 оповещателей). Для охранных извещателей — от 20 до 120 с переключателями «ИНТЕРВ»; для пожарных — 30 с, не меняется.
Брелки Б4-Р, коды панелей «ПОРТАЛ-Р» и ключи ТМ прописываются на зоны отдельной процедурой или групповым способом (зоны объединяются в группы).
Состояния: «ПОЖАР» оповещение без ограничения по времени или 5 мин («ЗВП»); «ТРЕВОГА» — 5 мин. Радиооповещатели ТОН-Р-028 запускают речевое сообщение, ВОСХОД-Р — мигание.
Реле: три варианта работы, выбираются переключателем «РЕЛЕ» и длинным удержанием «ЗВУК ОТКЛ./ТЕСТ» на зоне с нужным номером варианта; вариант 1 по умолчанию.
Блокировка органов управления: короткое «БЛОКИРОВКА»; снять — «БЛОКИРОВКА», затем в течение 30 с одновременно «ПУСК» и «СБРОС»; автоблокировка через 5 мин при «БЛА» в «OFF».
Ручной пуск оповещения: «ПУСК» дольше 3 с или ВС-УДП ВЕКТОР; сброс — «СБРОС».
Тест оповещения: «ТОПВ» в «ON» и «ПРИМЕНИТЬ» — включаются проводные оповещатели и все реле.

Монтаж

Ставьте прибор на стене в месте, недоступном посторонним; в радиусе 2 м не должно быть массивных металлических предметов, металлических дверей, сейфов, металлоконструкций и кабелей электроснабжения.
Антенны вставляются зачищенным концом в клеммы АНТ.1 и АНТ.2 через отверстия в крышке.
Питание — +12 В от РИП на клеммы «+12», «ОБЩ» (клеммы «РИП1» и «РИП2»), выход «Неисправность» РИП — на «НСП» и «ОБЩ»; полярность обязательна.
Считыватель ТМ с выносным резистором 7,5 кОм подключается к «ТМ» и «ОБЩ».
Связь с ВЕТТА-КП — по RS-485, клеммы «MA», «MB», «ОБЩ»; режим привязки включается удержанием «ЗВУК ОТКЛ./ТЕСТ» около 6 с.
После настройки переключатели «КЛ», «СРВ», «ТОПВ», «РЕЛЕ», «ТСВЗ» ставят в «OFF», остальные — по задаче, и нажимают «ПРИМЕНИТЬ».
Качество связи с устройствами проверяют, включив «ТСВЗ» и нажав «ПРИМЕНИТЬ»: на устройстве после тестовых посылок 2 зелёных мигания — отлично, 1 зелёное — хорошо, 1 красное — удовлетворительно, 2 красных — неудовлетворительно. Для дальних зон можно поставить ретранслятор ВС-РТР ВЕКТОР; по РЭ прибора он работает с восемью устройствами, до 800 м до прибора и до 600 м до устройств.
Хранение: условия 1 по ГОСТ 15150-69, не менее 0,5 м до отопительных устройств, не более пяти ящиков в штабеле; после транспортирования выдержать в нормальных условиях не менее 24 ч.

Примеры

Автономный объект

Прибор сам обеспечивает охрану и пожарную сигнализацию, управляет оповещением; журнал читается устройством ВС-УРС ВЕКТОР или программой «ВЕКТОР МОНИТОР 116».

Система ВЕТТА-2020

Прибор по RS-485 привязывается к пультовому ВЕТТА-КП; система объединяет до 40 объектовых приборов и до 200 адресных зон.

Охрана и пожар в одной зоне

За одной зоной можно закрепить охранные и пожарные извещатели: при постановке ставятся охранные и перепоставляются пожарные.

Частые вопросы

Сколько зон и устройств?

16 зон охраны, до 64 радиоканальных устройств (извещатели, оповещатели, кнопки), из них до 24 оповещателей.

Что подключается по проводу?

Один проводной световой и один звуковой оповещатель, считыватель Touch Memory, питание от РИП 12 В, линия RS-485 к ВЕТТА-КП.

Как читать журнал событий?

Устройством регистрации событий ВС-УРС ВЕКТОР или программой «ВЕКТОР МОНИТОР 116» через адаптер ВС-USB-116 (ВС-USB-RS485-116), который в комплект не входит.

Что в комплекте?

Прибор, РЭ с паспортом, 2 антенны, выносной считыватель Touch Memory, 2 ключа DS1990A, 2 диода 1N4007, 2 резистора 7,5 кОм.

Гарантия?

5 лет с момента розничной продажи при отметке в паспорте, но не более 5,5 лет с момента выпуска; срок службы 10 лет.

Нюансы и грабли

Для смены частотной литеры или интервала посылок оповещателей и охранных извещателей нужно сначала открепить соответствующие устройства.
Длительное нахождение радиоустройства в сервисном режиме разряжает его батарею; закрепляйте все устройства, не выходя из сервисного режима прибора.
При разряде батареи радиоустройства меняйте обе батареи. Режимы «Тревога», «Пожар», «Оповещение» и сервисный режим сокращают срок работы от батарей.
Паспортный срок работы устройств соблюдается при интервале посылок оповещателей 15 с и охранных извещателей 30 с и более.
Тревожные и сигнальные кнопки закрепляются только за свободными зонами, после чего за этими зонами нельзя закреплять извещатели.
Если коды панели «ПОРТАЛ-Р» были прописаны на другой прибор, перед прописыванием память панели нужно стереть.
Групповой режим оповещения у ДИП-230Р работает только с ВЕКТОР-116 и более новыми приборами.
