Zyxel · неуправляемые гигабитные коммутаторы

GS-105B v5 / GS-108B v5 — настольные мини-коммутаторы на 5 и 8 портов

Компактные неуправляемые гигабитные коммутаторы в металлическом корпусе без вентилятора. Настраивать ничего не нужно, ставятся на стол или на стену, PoE нет.

Модели семейства

GS-105B v55-портовый гигабитный неуправляемый коммутатор; три порта с приоритетом QoS.

Порты	5, гигабитные, RJ-45
Приоритет QoS	порты 3–4 средний, порт 5 высокий
Производительность	коммутация 10 Гбит/с; пересылка 7.4 Мп/с
Буфер / MAC-таблица	128KB / 2K; Jumbo frame 9KB
Питание	внешний адаптер: вход 100–240 В AC, 50/60 Гц, выход 5 В 1 А DC; разъём 5.5 x 2.1 мм
Потребление	максимум 2.99 Вт, минимум 0.44 Вт
Размеры (Ш×Г×В)	82.5 x 46.8 x 24 мм
Вес	0.11 кг

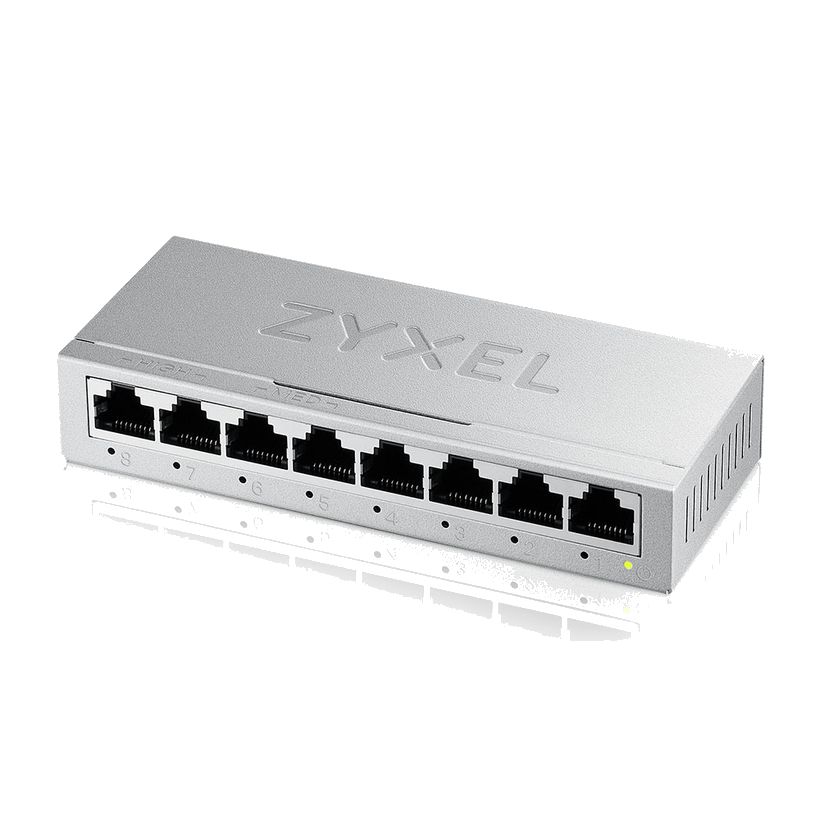

GS-108B v58-портовый гигабитный неуправляемый коммутатор; четыре порта с приоритетом QoS.

Порты	8, гигабитные, RJ-45
Приоритет QoS	порты 5–6 средний, порты 7–8 высокий
Производительность	коммутация 16 Гбит/с; пересылка 11.5 Мп/с
Буфер / MAC-таблица	192KB / 4K; Jumbo frame 9KB
Питание	внешний адаптер: вход 100–240 В AC, 50/60 Гц, выход 5 В 1 А DC; разъём 5.5 x 2.1 мм
Потребление	максимум 4.82 Вт, минимум 0.57 Вт
Размеры (Ш×Г×В)	126 x 51.8 x 24 мм
Вес	0.176 кг

Как это работает и подключается

Коммутатор неуправляемый: настройки и веб-интерфейса нет, порты работают сразу после включения питания.
Приоритет трафика задан номером порта и не меняется: у GS-105B v5 порты 3–4 имеют средний приоритет, порт 5 — высокий; у GS-108B v5 порты 5–6 — средний, порты 7–8 — высокий.
Во всех портах есть Auto-MDI/MDIX, поэтому кабель можно использовать и прямой, и кроссовый.
Функция Energy Efficient Ethernet (IEEE 802.3az) снижает потребление, определяя состояние линка.
Индикаторы: PWR (питание) и по одному на порт — Link/Activity: горит зелёным при соединении 10/100/1000 Мбит/с, мигает при передаче данных.

Монтаж

Корпус металлический, вентилятора нет (шум 0 дБА). Ставится на стол на резиновые ножки или крепится на стену — набор для настенного монтажа входит в комплект.
Питание — только от внешнего адаптера (вход 100–240 В AC, выход 5 В 1 А DC), разъём 5.5 x 2.1 мм.
Рабочая температура 0…40 °C, влажность 10–90 % без конденсата.

Примеры

Небольшой офис или студия

ПК, ноутбуки, сетевое хранилище и IP-телефоны подключаются в порты без настройки (plug-and-play).

Голос и данные на одном коммутаторе

IP-телефон включают в порт высокого приоритета, ПК и хранилище — в порты среднего приоритета или обычные порты. Так голос меньше страдает от обычного трафика.

Частые вопросы

Есть ли у коммутатора вентилятор?

Нет. Шум по спецификации 0 дБА, конструкция бесшумная.

Умеет ли он подавать PoE?

В спецификации PoE не указан. Это обычные неуправляемые гигабитные коммутаторы.

Нужна ли настройка?

Нет. Приоритет голоса задаётся только выбором порта.

Как крепить?

На стол или на стену; в комплекте есть набор для настенного монтажа и резиновые ножки.

Нюансы и грабли

PoE в характеристиках не заявлен — подать питание на камеру или точку доступа по этому кабелю нельзя; для этого нужны коммутаторы с PoE.
Рабочий диапазон температуры узкий (0…40 °C); в шкафу или на тёплой стене без вентиляции коммутатор не рассчитан на более высокую температуру.
Приоритет привязан к порту: голосовое устройство, подключённое в обычный порт, преимущества не получит.
Две модели не взаимозаменяемы по габаритам и числу портов: у GS-105B v5 ширина 82.5 мм, у GS-108B v5 — 126 мм.
