Zyxel · неуправляемые гигабитные коммутаторы
GS1100 — неуправляемые гигабитные коммутаторы на 10, 16 и 24 порта
Серия неуправляемых гигабитных коммутаторов без вентилятора: GS1100-10HP с 8 портами PoE+ (бюджет 130 Вт) и 2 SFP, а также GS1100-16 и GS1100-24E без PoE.
Модели семейства
GS1100-10HP10 портов: 8 × RJ-45 с PoE 802.3at и 2 × SFP; внешний блок питания.
| Порты | 8 × RJ-45 гигабитных с PoE 802.3at + 2 × гигабитных SFP |
| PoE | до 30 Вт на порт; общий бюджет 130 Вт |
| Питание | внешний адаптер; вход 100–240 В AC, 50/60 Гц |
| Максимальное энергопотребление | 156.1 Вт |
| Коммутация / пересылка | 20 Гбит/с / 14.88 Мп/с |
| Размеры (Ш×Г×В) | 250 x 104 x 27 мм |
| Вес | 0.73 кг |
| Рабочая температура | 0…50 °C |

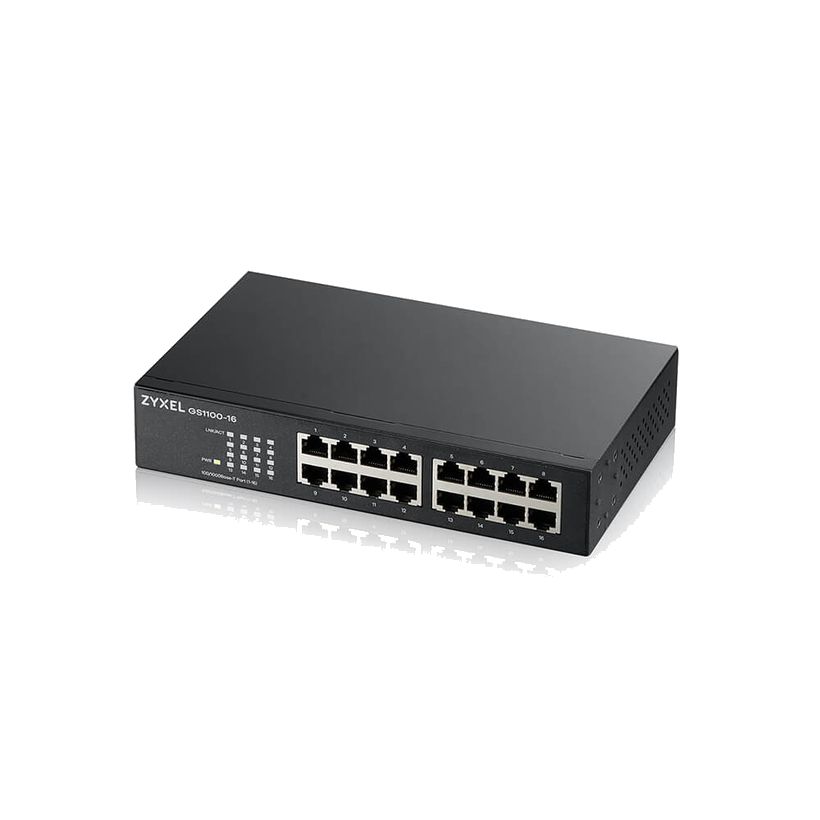

GS1100-1616 гигабитных портов RJ-45, без PoE; внутренний блок питания.
| Порты | 16 × RJ-45 гигабитных |
| Питание | внутренний блок питания; 100–240 В AC, 50/60 Гц |
| Максимальное энергопотребление | 10 Вт (на странице производителя; в листе данных — 8.1 Вт) |
| Коммутация / пересылка | 32 Гбит/с / 23.8 Мп/с |
| Размеры (Ш×Г×В) | 215 x 133 x 42 мм |
| Вес | 0.9 кг (в листе данных 0.92 кг) |
| Монтаж | комплекты для настенного монтажа и для монтажа в стойку 19″ |
| Рабочая температура | 0…40 °C (в листе данных — 0…+50 °C) |

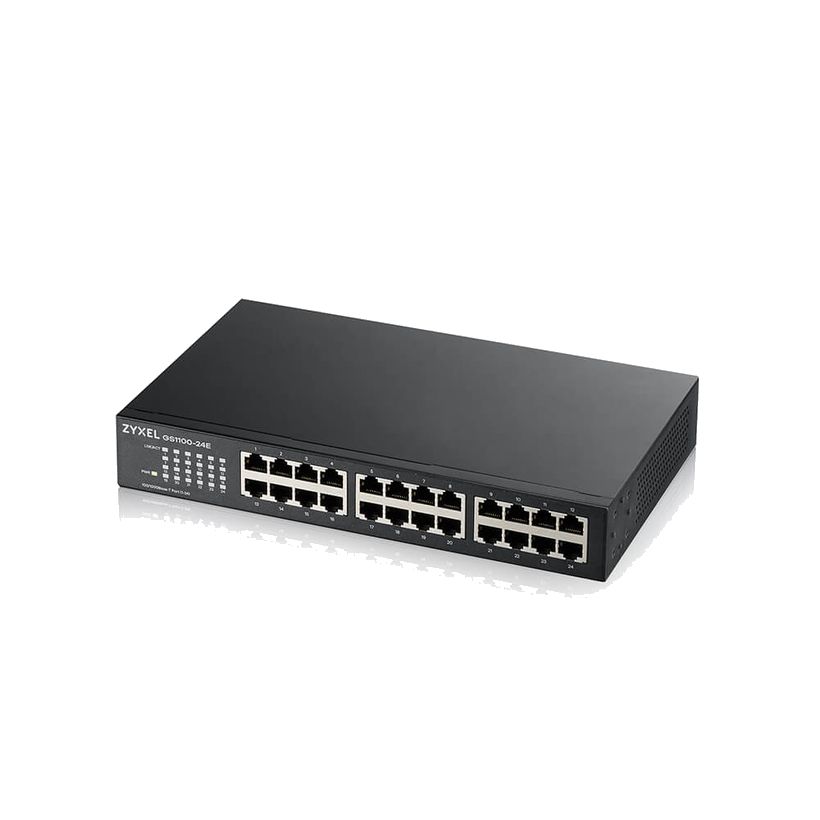

GS1100-24E24 гигабитных порта RJ-45, без PoE и без SFP; внутренний блок питания.
| Порты | 24 × RJ-45 гигабитных |
| Питание | внутренний блок питания; 100–240 В AC, 50/60 Гц |
| Максимальное энергопотребление | 13 Вт (на странице производителя; в листе данных — 14.4 Вт) |
| Коммутация / пересылка | 48 Гбит/с / 35.7 Мп/с |
| Jumbo frame | 10 К |
| Размеры (Ш×Г×В) | 267 x 162 x 42 мм |
| Вес | 1.5 кг (в листе данных 1.53 кг) |
| Монтаж | комплекты для настенного монтажа и для монтажа в стойку 19″ |
| Рабочая температура | 0…40 °C (в листе данных — 0…+50 °C) |
Как это работает и подключается
- Коммутаторы неуправляемые: подключили питание и кабели — работают. Поддерживаются Auto MDI/MDI-X, 802.1p CoS и прозрачная передача VLAN.
- Энергосбережение: IEEE 802.3az (EEE), отключение питания на неиспользуемом порту и учёт длины кабеля — чем короче кабель, тем ниже потребление. В серии есть кнопка включения режима IEEE 802.3az.
- GS1100-10HP поддерживает IEEE 802.3af и 802.3at (PoE Plus): до 30 Вт на порт, суммарный бюджет до 130 Вт на восемь портов.
Монтаж
- Вентилятора нет, работа практически бесшумная; серия рассчитана на маленькие офисы.
- GS1100-10HP питается от внешнего адаптера, GS1100-16 и GS1100-24E — от встроенного блока питания (сетевой кабель).
- GS1100-16 и GS1100-24E комплектуются наборами для настенного монтажа и для монтажа в стойку 19″; в составе поставки GS1100-10HP указан комплект для настенного монтажа.
- Температура эксплуатации: у GS1100-10HP 0…50 °C; у GS1100-16 и GS1100-24E на странице производителя 0…40 °C.
Примеры
Точки доступа и камеры на потолке через GS1100-10HP
PoE+ позволяет питать устройства в труднодоступных местах по кабелю, без отдельных адаптеров питания; 2 SFP-слота подходят для связи с удалённым помещением.
Рабочие места на 16 или 24 порта
GS1100-16 и GS1100-24E подключают ПК и сетевые устройства к гигабитной сети без настройки.
Частые вопросы
Какая модель серии умеет PoE?
GS1100-10HP: 8 портов PoE 802.3at, до 30 Вт на порт, общий бюджет 130 Вт.
Есть ли вентилятор?
Нет, серия без вентилятора.
Можно ли настроить VLAN?
Нет, коммутатор неуправляемый; он лишь прозрачно пропускает пакеты VLAN.
Нюансы и грабли
- Температура и потребление для GS1100-16 и GS1100-24E на странице производителя и в листе данных различаются: страница даёт верхнюю температуру 40 °C, лист данных — 50 °C. Для расчёта берите более строгое значение 40 °C.
- PoE есть только у GS1100-10HP, и бюджет 130 Вт общий на 8 портов: при нагрузке по 30 Вт на порт все порты одновременно бюджет не покроет.
- У GS1100-16 и GS1100-24E SFP-слотов нет — оптический аплинк только у GS1100-10HP (у модели GS1100-24 из листа данных SFP есть, но на странице производителя она не показана).
- Модели с такими же названиями GS1100-16 и GS1100-24E есть и в серии GS1100 Plus — там у них веб-интерфейс и другие характеристики. При заказе проверяйте, какая это серия.
Документация
- Zyxel — лист данных (https://download.zyxel.com/GS1100-24E/datasheet/GS1100-24E_R_522.pdf)
- Zyxel — страница изделия на сайте производителя (https://www.zyxel.com/ru/ru/products/switch/gs1100-series/specifications)
