Zyxel · гигабитные коммутаторы с веб-интерфейсом (Unmanaged Plus)
GS1100 Plus — 16- и 24-портовые гигабитные коммутаторы с веб-интерфейсом, одна модель с PoE+
Гигабитные коммутаторы без вентилятора с простым веб-интерфейсом: VLAN, защита от петель, изоляция портов. GS1100-16EP — 16 портов PoE+ и бюджет 135 Вт.
Модели семейства
GS1100-1616 гигабитных портов, без PoE; в комплекте силовой кабель (адаптера нет), наборы для настенного монтажа и монтажа в стойке.
| Порты | 16 × RJ-45 (100M/1G) |
| Коммутация / пересылка | 32 Гбит/с / 23.8 Мп/с |
| Потребление | мин. 2.1 Вт, макс. 8.43 Вт (все порты загружены) |
| Размеры (Ш×Г×В) | 165 x 118 x 39 мм |
| Вес | 0.601 кг |
| Комплектация | силовой кабель, набор для настенного монтажа, набор для монтажа в стойке |
| Защита | порты Ethernet 2KV; питание линия-земля 2KV, линия-линия 1KV; ESD 8KV/4KV |

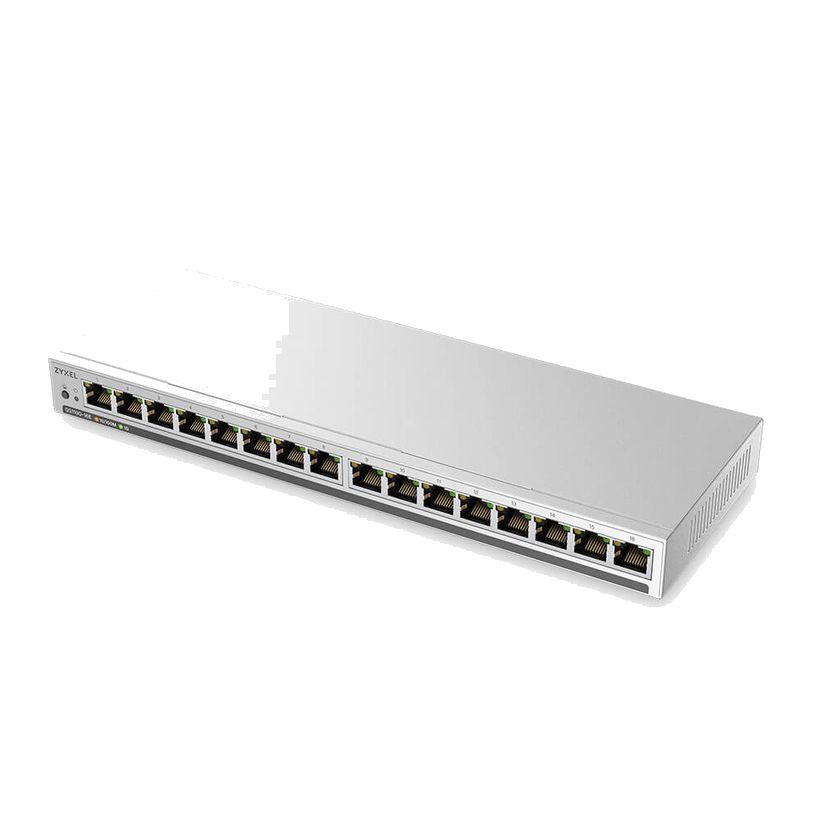

GS1100-16E16 гигабитных портов в тонком корпусе, без PoE; внешний блок питания.
| Порты | 16 × RJ-45 (100M/1G) |
| Коммутация / пересылка | 32 Гбит/с / 23.8 Мп/с |
| Потребление | мин. 2.04 Вт, макс. 8.42 Вт (все порты загружены) |
| Размеры (Ш×Г×В) | 278 x 100 x 26 мм |
| Вес | 0.614 кг |
| Комплектация | блок питания, набор для настенного монтажа |
| Защита | порты Ethernet 2KV; питание линия-земля 4KV, линия-линия 4KV; ESD 8KV/4KV |
GS1100-16EP16 гигабитных портов, все с PoE+ (802.3at), тонкий корпус, внешний блок питания.
| Порты | 16 × RJ-45 (100M/1G), все с PoE+ (порты 1–16) |
| PoE | IEEE 802.3at; общий бюджет 135 Вт; до 30 Вт на порт |
| Коммутация / пересылка | 32 Гбит/с / 23.8 Мп/с |
| Потребление | мин. 3.26 Вт; макс. 9.59 Вт без PoE и 157.83 Вт с PoE (все порты загружены) |
| Размеры (Ш×Г×В) | 278 x 100 x 26 мм |
| Вес | 0.68 кг |
| Комплектация | силовой кабель, блок питания, набор для настенного монтажа |
| Защита | порты Ethernet 2KV; питание линия-земля 4KV, линия-линия 2KV; ESD 8KV/4KV |

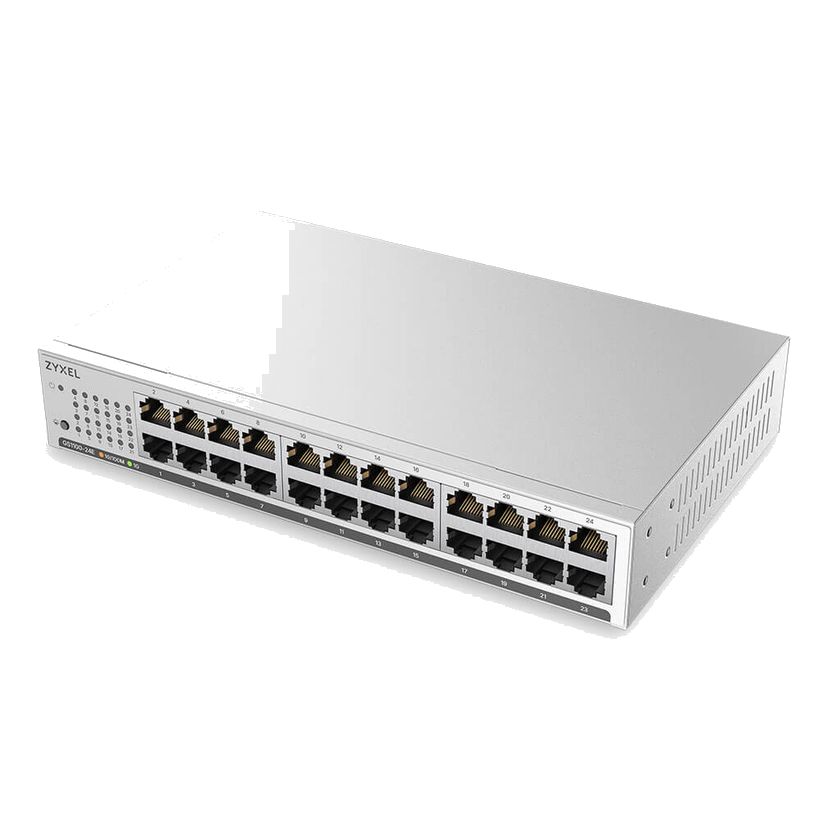

GS1100-24E24 гигабитных порта, без PoE; в комплекте силовой кабель (адаптера нет), наборы для настенного монтажа и монтажа в стойке.
| Порты | 24 × RJ-45 (100M/1G) |
| Коммутация / пересылка | 48 Гбит/с / 35.7 Мп/с |
| Потребление | мин. 3.35 Вт, макс. 13.75 Вт (все порты загружены) |
| Размеры (Ш×Г×В) | 225 x 143.5 x 39 мм |
| Вес | 0.897 кг |
| Комплектация | силовой кабель, набор для настенного монтажа, набор для монтажа в стойке |
| Защита | порты Ethernet 2KV; питание линия-земля 2KV, линия-линия 1KV; ESD 8KV/4KV |
Как это работает и подключается
- Серия Unmanaged Plus: на странице производителя — «веб-управляемые» коммутаторы, в листе данных — класс Unmanaged (Unmanaged Plus) с веб-интерфейсом для основных функций.
- Функции в интерфейсе по листу данных: системный пароль, 802.1Q VLAN, VLAN trunking, защита от петель, изоляция портов (port isolation), DHCP-клиент, IEEE 802.3az, включение и выключение индикаторов портов, обновление микропрограммы, резервное копирование и восстановление конфигурации, перезагрузка и сброс к заводским настройкам, настройка PoE (для PoE-модели).
- Auto MDI/MDI-X: кроссовые кабели и выделенные порты аплинка не нужны.
- GS1100-16EP соответствует IEEE 802.3af и 802.3at (PoE+).
Монтаж
- Вентилятора нет, корпус бесшумный (0 дБА).
- GS1100-16E и GS1100-16EP комплектуются блоком питания; у GS1100-16 и GS1100-24E в комплектации указан силовой кабель, адаптера нет. Питание 100–240 В AC, 50/60 Гц.
- Наборы для монтажа в стойке есть в комплекте только у GS1100-16 и GS1100-24E; у GS1100-16E и GS1100-16EP — набор для настенного монтажа.
- Рабочая температура 0…40 °C, влажность 10–95 % без конденсата.
Примеры
Малый офис с разделением на VLAN
Веб-интерфейс позволяет настроить 802.1Q VLAN, VLAN trunking, защиту от петель и изоляцию портов без полноценного управляемого коммутатора.
Точки доступа и камеры на GS1100-16EP
16 портов PoE+ с бюджетом 135 Вт для точек доступа Wi-Fi 6/7, VoIP-телефонов и IP-камер; параметры PoE настраиваются через веб-интерфейс.
Частые вопросы
Чем GS1100 Plus отличается от обычной GS1100?
У серии Plus есть веб-интерфейс: VLAN, защита от петель, изоляция портов, настройка PoE и другое. Классическая серия GS1100 не настраивается.
Какая модель с PoE?
GS1100-16EP: 16 портов PoE+, бюджет 135 Вт.
Есть ли вентилятор?
Нет, все модели серии без вентилятора.
Нюансы и грабли
- Не путать с серией GS1100 без «Plus»: модели GS1100-16 и GS1100-24E есть и в этой серии (с веб-интерфейсом), и в неуправляемой серии GS1100 (отдельная карточка). Это разные устройства — в листе данных для них даны разные таблицы: например, GS1100-16 в серии Plus имеет размеры 165 x 118 x 39 мм, в неуправляемой GS1100 — 215 x 133 x 42 мм.
- Для блока питания PoE-модели берите потребление при полной нагрузке с PoE — 157.83 Вт у GS1100-16EP, а не 9.59 Вт без PoE.
- Бюджет PoE 135 Вт общий на 16 портов: при 30 Вт на порт все порты одновременно этот бюджет не покроют.
