Zyxel · неуправляемые гигабитные коммутаторы с DIP-переключателем
GS1100-S — 16- и 24-портовые гигабитные коммутаторы с DIP-переключателем, одна модель с PoE+
Неуправляемые гигабитные коммутаторы без вентилятора с DIP-переключателем на корпусе (защита от петель, EEE, индикаторы). GS1100-16EPS — 16 портов PoE+, бюджет 135 Вт.
Модели семейства
GS1100-16S16 гигабитных портов, без PoE; в комплекте наборы для настенного монтажа и монтажа в стойке.
| Порты | 16 × RJ-45 10M/100M/1G |
| Коммутация / пересылка | 32 Гбит/с / 23.8 Мп/с |
| Потребление | мин. 2.36 Вт, макс. 8.33 Вт (все порты загружены) |
| Размеры (Ш×Г×В) | 215.5 x 133 x 44 мм |
| Вес | 0.81 кг |
| Комплектация | силовой кабель, набор для настенного монтажа, набор для монтажа в стойке |
| Защита | порты Ethernet 2KV; питание линия-земля 2KV, линия-линия 1KV; ESD 8KV/4KV |
GS1100-16ES16 гигабитных портов в тонком корпусе, без PoE.
| Порты | 16 × RJ-45 10M/100M/1G |
| Коммутация / пересылка | 32 Гбит/с / 23.8 Мп/с |
| Потребление | мин. 2.21 Вт, макс. 8.53 Вт (все порты загружены) |
| Размеры (Ш×Г×В) | 286 x 118 x 26 мм |
| Вес | 0.77 кг |
| Комплектация | силовой кабель, набор для настенного монтажа |
| Защита | порты Ethernet 2KV; питание линия-земля 4KV, линия-линия 4KV; ESD 8KV/4KV |

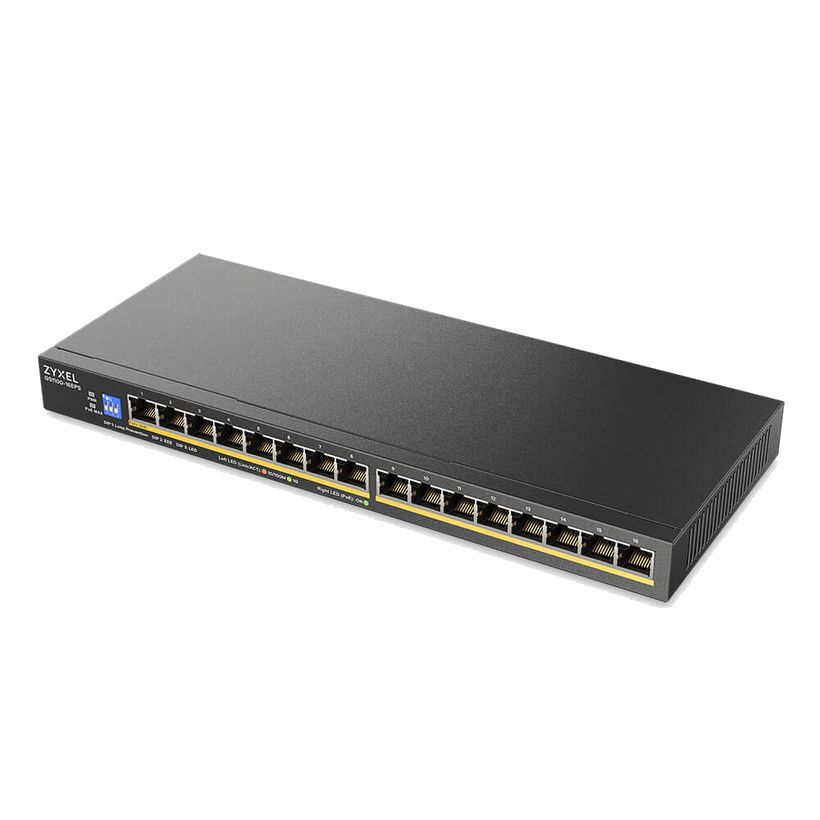

GS1100-16EPS16 гигабитных портов, все с PoE+ (802.3at), тонкий корпус, внешний блок питания.
| Порты | 16 × RJ-45 10M/100M/1G, все с PoE+ (порты 1–16) |
| PoE | IEEE 802.3at, общий бюджет 135 Вт; до 30 Вт на порт |
| Коммутация / пересылка | 32 Гбит/с / 23.8 Мп/с |
| Потребление | мин. 4.15 Вт; макс. 10.34 Вт без PoE и 157.9 Вт с PoE (все порты загружены) |
| Размеры (Ш×Г×В) | 286 x 118 x 26 мм |
| Вес | 0.81 кг |
| Комплектация | силовой кабель, блок питания, набор для настенного монтажа |
| Защита | порты Ethernet 2KV; питание линия-земля 4KV, линия-линия 2KV; ESD 8KV/4KV |

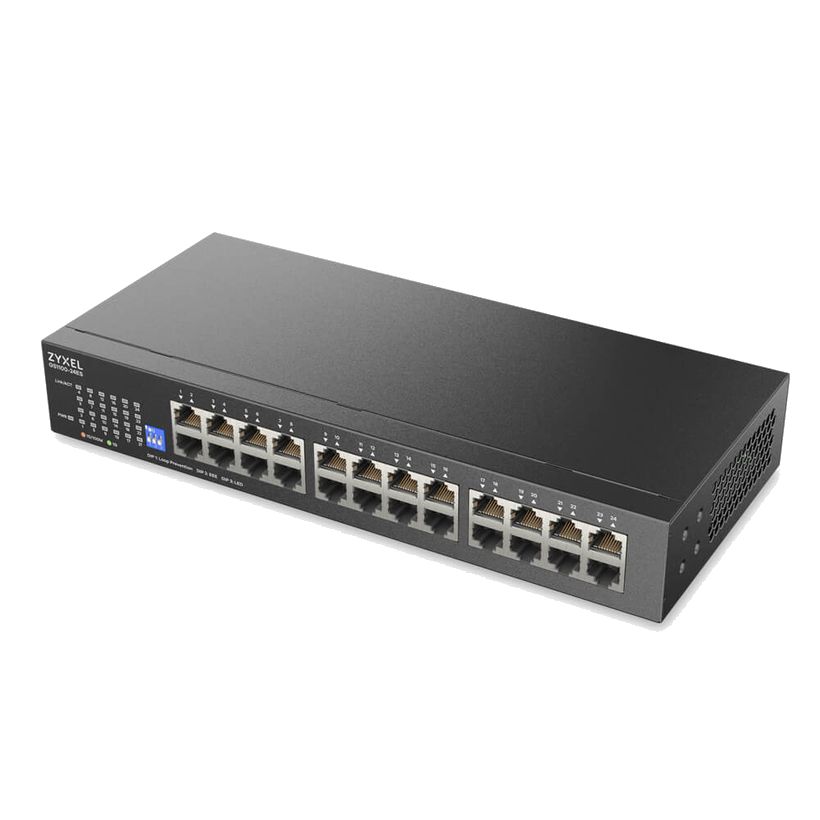

GS1100-24ES24 гигабитных порта, без PoE; в комплекте наборы для настенного монтажа и монтажа в стойке.
| Порты | 24 × RJ-45 10M/100M/1G |
| Коммутация / пересылка | 48 Гбит/с / 35.7 Мп/с |
| Потребление | мин. 3.38 Вт, макс. 12.21 Вт (все порты загружены) |
| Размеры (Ш×Г×В) | 280 x 126 x 44 мм |
| Вес | 1.02 кг |
| Комплектация | силовой кабель, набор для настенного монтажа, набор для монтажа в стойке |
| Защита | порты Ethernet 2KV; питание линия-земля 2KV, линия-линия 1KV; ESD 8KV/4KV |
Как это работает и подключается
- Коммутаторы неуправляемые. На корпусе есть DIP-переключатель: DIP 1 — защита от петель (loop prevention), DIP 2 — IEEE 802.3az (EEE), DIP 3 — индикаторы портов (LED) вкл/выкл. Доступ к интерфейсу управления не нужен.
- Поддерживаются 802.3x flow control и 802.1p CoS; Jumbo frame 12 КБ.
- GS1100-16EPS поддерживает IEEE 802.3at PoE+ и 802.3af.
Монтаж
- Вентилятора нет, корпус бесшумный.
- GS1100-16EPS питается от внешнего блока питания (входит в комплект) — отдельного вентилятора не требуется.
- Монтаж: у GS1100-16S и GS1100-24ES в комплекте наборы для настенного монтажа и для стойки; у GS1100-16ES и GS1100-16EPS — только набор для настенного монтажа.
- Рабочая температура 0…40 °C, влажность 10–95 % без конденсата; питание 100–240 В AC, 50/60 Гц.
Примеры
Точки доступа и камеры на GS1100-16EPS
Шестнадцать портов PoE+ с бюджетом 135 Вт: питание точек доступа Wi-Fi 6/7, VoIP-телефонов и IP-камер по Ethernet-кабелю.
Рабочие места на 16 или 24 порта
GS1100-16S, GS1100-16ES и GS1100-24ES подключают ПК и сетевые устройства без настройки; наборы для стойки и стены — по комплектации.
Частые вопросы
Какая модель серии с PoE?
GS1100-16EPS: 16 портов PoE+ (802.3at), бюджет 135 Вт.
Для чего DIP-переключатель?
Включает или выключает защиту от петель, IEEE 802.3az и индикаторы портов.
Шумит ли коммутатор?
Нет, все модели серии без вентилятора.
Нюансы и грабли
- Для расчёта блока питания PoE-коммутатора берите потребление при полной PoE-нагрузке — 157.9 Вт у GS1100-16EPS, а не 10.34 Вт без PoE.
- В комплектации GS1100-16ES и GS1100-16EPS указан только набор для настенного монтажа; набор для стойки у них не заявлен.
- DIP-переключатель управляет только тремя функциями: петли, EEE и индикаторы. Остальное — как у обычного неуправляемого коммутатора.
Документация
- Zyxel — лист данных (https://download.zyxel.com/GS1100-16S/datasheet/GS1100-16S_2.pdf)
- Zyxel — страница изделия на сайте производителя (https://www.zyxel.com/ru/ru/products/switch/gs1100-switchable-series/specifications)
