Zyxel · веб-управляемые гигабитные коммутаторы (с PoE и без)
GS1200v3 — 5-, 8- и 10-портовые веб-управляемые гигабитные коммутаторы, модели с PoE+ и с SFP
Компактные гигабитные коммутаторы без вентилятора с веб-интерфейсом. Модели HP — 4 порта PoE+ и бюджет 68 Вт, GS1200-10v3 — 8 портов и 2 SFP. Режим LED ECO кнопкой на передней панели.
Модели семейства
GS1200-5v35 гигабитных портов, без PoE.
| Порты | 5 × RJ-45 10M/100M/1G |
| Коммутация / пересылка | 10 Гбит/с / 7.44 Мп/с |
| Агрегация (LAG) | один LAG: порты 3 и 4 |
| Потребление | мин. 0.722 Вт, макс. 2.718 Вт |
| Размеры (Ш×Г×В) | 121 x 75 x 26 мм |
| Вес | 0.172 кг |
| Рабочая температура | 0…40 °C |

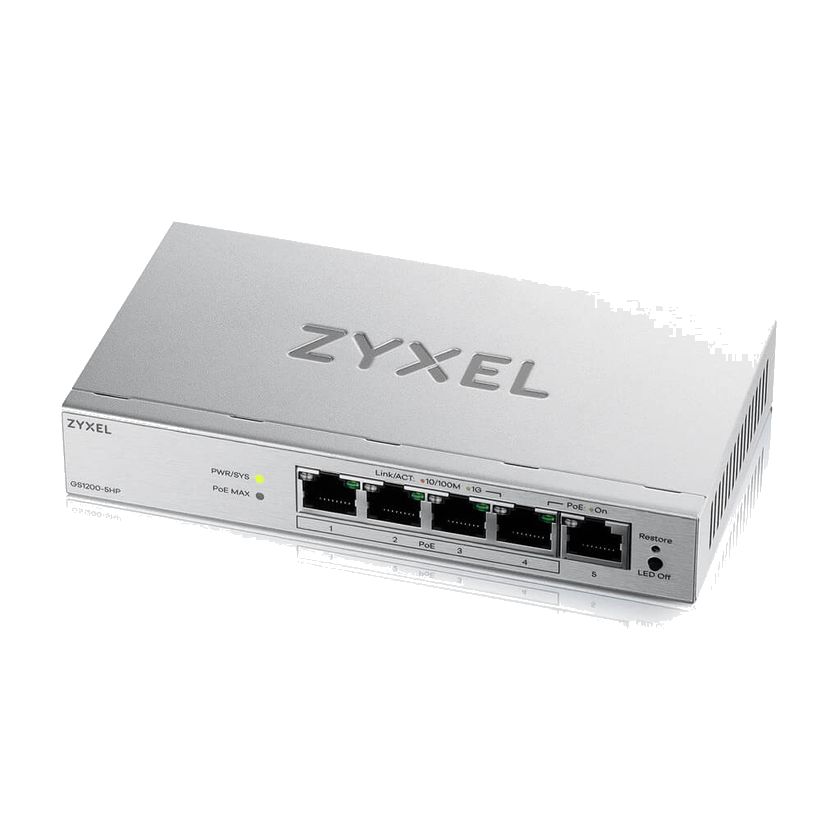

GS1200-5HPv35 гигабитных портов, из них 4 с PoE+; бюджет PoE 68 Вт.
| Порты | 5 × RJ-45 10M/100M/1G, из них 4 с PoE |
| PoE | IEEE 802.3at, до 30 Вт на порт; общий бюджет 68 Вт |
| Коммутация / пересылка | 10 Гбит/с / 7.44 Мп/с |
| Агрегация (LAG) | один LAG: порты 3 и 4 |
| Потребление | мин. 1.779 Вт; макс. 4.153 Вт без PoE, 81.126 Вт с PoE |
| Размеры (Ш×Г×В) | 155 x 85 x 26 мм |
| Вес | 0.274 кг |
| Рабочая температура | 0…40 °C |

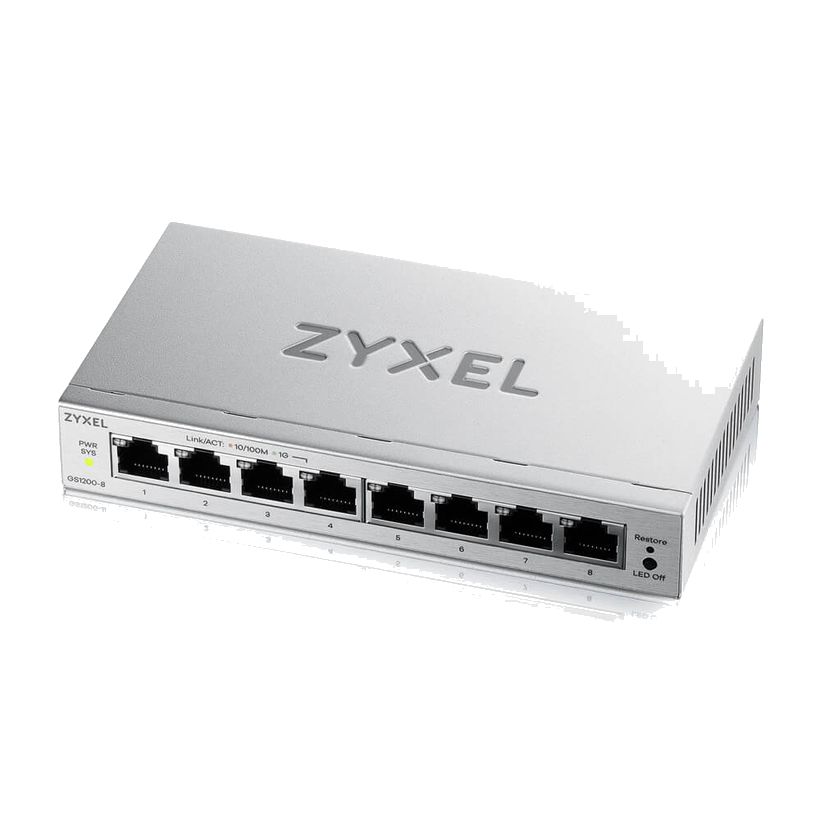

GS1200-8v38 гигабитных портов, без PoE.
| Порты | 8 × RJ-45 10M/100M/1G |
| Коммутация / пересылка | 16 Гбит/с / 11.9 Мп/с |
| Агрегация (LAG) | два LAG: порты 3 и 4, порты 7 и 8 |
| Потребление | мин. 0.58 Вт, макс. 3.81 Вт |
| Размеры (Ш×Г×В) | 155 x 85 x 26 мм |
| Вес | 0.268 кг |
| Рабочая температура | 0…40 °C |

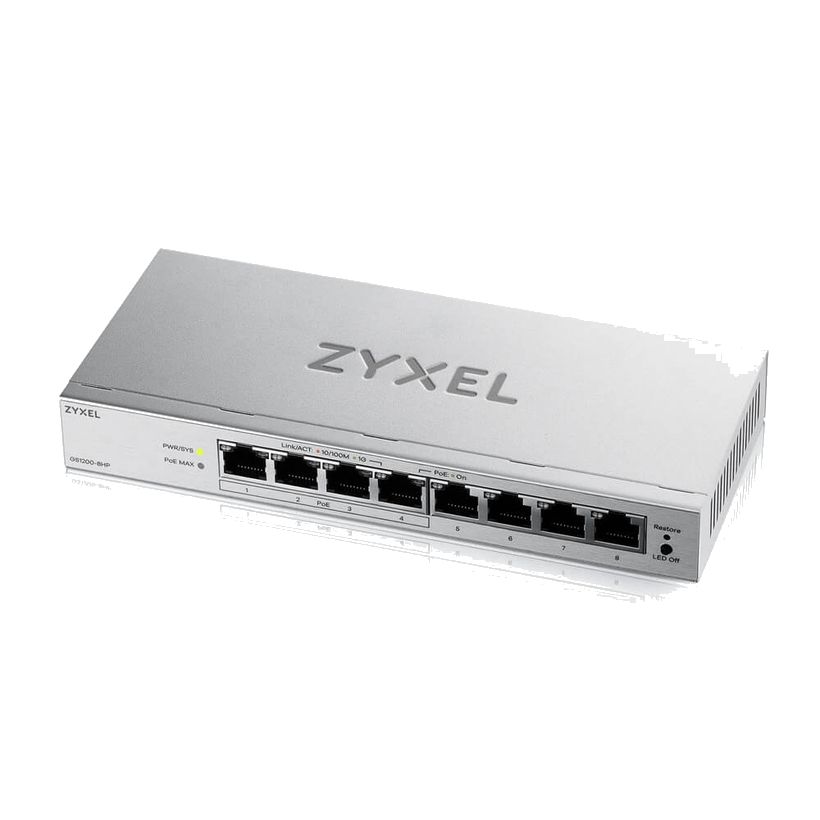

GS1200-8HPv38 гигабитных портов: 4 с PoE+ и 4 обычных; бюджет PoE 68 Вт.
| Порты | 8 × RJ-45 10M/100M/1G, из них 4 с PoE |
| PoE | IEEE 802.3at, до 30 Вт на порт; общий бюджет 68 Вт |
| Коммутация / пересылка | 16 Гбит/с / 11.9 Мп/с |
| Агрегация (LAG) | два LAG: порты 3 и 4, порты 7 и 8 |
| Потребление | мин. 1.54 Вт; макс. 4.7 Вт без PoE, 81.27 Вт с PoE |
| Размеры (Ш×Г×В) | 193 x 85 x 26 мм |
| Вес | 0.337 кг |
| Рабочая температура | 0…40 °C |

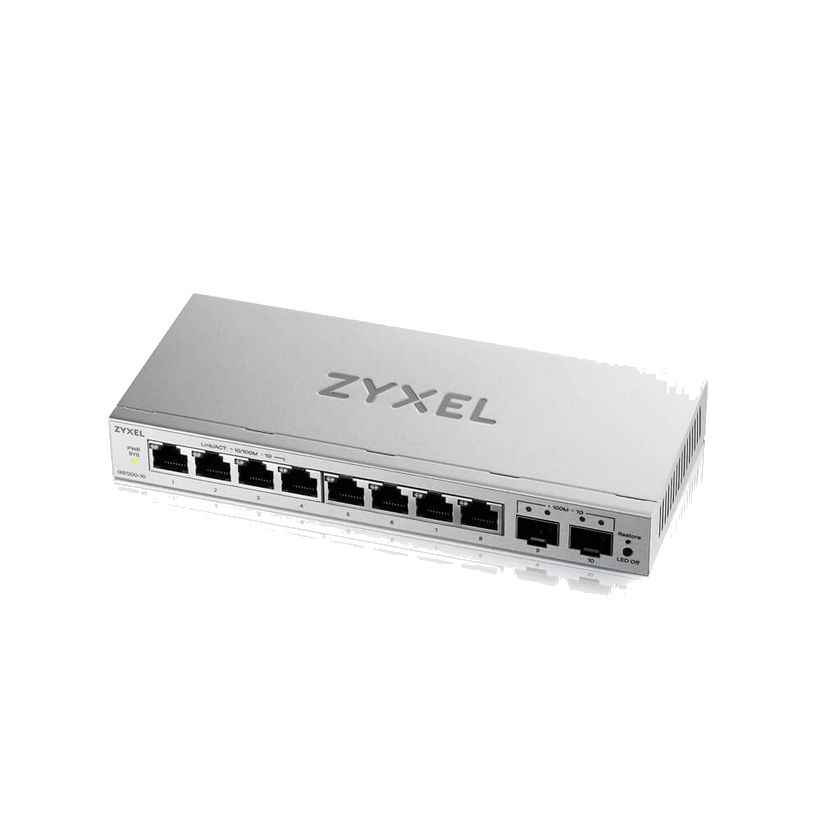

GS1200-10v38 гигабитных портов RJ-45 и 2 гигабитных SFP, без PoE.
| Порты | 8 × RJ-45 10M/100M/1G + 2 × SFP 1G (всего 10) |
| Коммутация / пересылка | 20 Гбит/с / 14.88 Мп/с |
| Агрегация (LAG) | порты 7 и 8, порты 9 и 10 |
| Потребление | мин. 0.939 Вт, макс. 4.165 Вт |
| Размеры (Ш×Г×В) | 193 x 85 x 26 мм |
| Вес | 0.338 кг |
| Рабочая температура | 0…50 °C |
Как это работает и подключается
- Настройка через веб-интерфейс, также поддерживается ZON Utility. Из функций: 802.1Q VLAN, QoS по портам, WRR, защита от шторма, защита от петель, DHCP-клиент, статический и LACP Link Aggregation, зеркалирование портов, IGMP snooping v1/v2/v3 (128 групп multicast), системный пароль, включение и выключение индикаторов портов.
- Режим LED ECO (индикаторы портов выключены) включается кнопкой на передней панели или через веб-интерфейс.
- Индикаторы: PWR; LINK/ACT — зелёный 1000 Мбит/с, янтарный 10/100 Мбит/с; на PoE-моделях PoE (зелёный — питание подаётся) и PoE Max (не горит — подаваемая мощность меньше 60 Вт, янтарный — больше 60 Вт).
- PoE-модели соответствуют IEEE 802.3af и 802.3at.
Монтаж
- Питание — от внешнего адаптера, вход 100–240 В AC, 50/60 Гц; у PoE-моделей в комплекте также силовой кабель, у GS1200-10v3 — заглушки SFP.
- Без вентилятора, бесшумный (0 дБА), в комплекте резиновые накладки.
- Рабочая температура 0…40 °C (у GS1200-10v3 — 0…50 °C), влажность 10–95 % без конденсата.
Примеры
Точки доступа и камеры на PoE-моделях
GS1200-5HPv3 и GS1200-8HPv3 питают настенные точки доступа и IP-камеры по четырём портам PoE+. Через веб-интерфейс видно питание каждого порта и можно перезагрузить подключённое устройство.
Оптический аплинк в коридоре
GS1200-10v3 с двумя SFP подходит для коммутации устройств на этаже и связи с ядром сети по оптике или по витой паре через SFP-1000T.
Частые вопросы
Сколько PoE и какая мощность?
У GS1200-5HPv3 и GS1200-8HPv3 четыре порта PoE+, до 30 Вт на порт, общий бюджет 68 Вт.
Есть ли модель с оптикой?
GS1200-10v3: 8 портов RJ-45 и 2 порта SFP 1G.
Как отключить индикаторы портов?
Кнопкой на передней панели (режим LED ECO) или через веб-интерфейс.
Нюансы и грабли
- PoE только на четырёх портах у каждой из двух PoE-моделей; бюджет 68 Вт общий. Порты PoE у GS1200-8HPv3 по номерам в документах не указаны.
- Порты агрегации привязаны к номерам: у моделей на 5 портов — порты 3 и 4, на 8 портов — порты 3 и 4 и порты 7 и 8, у GS1200-10v3 — порты 7 и 8 и порты 9 и 10.
- Не путать с GS1200-5/8 и GS1200-5HP v2/8HP v2 — это другие устройства со своими характеристиками (потребление, размеры, блок питания).
