Zyxel · Smart L2 PoE-коммутаторы для систем видеонаблюдения
GS1350 — гигабитные Smart L2 PoE-коммутаторы для видеонаблюдения на 6, 12, 18 и 26 портов
Коммутаторы для камер видеонаблюдения: режим Surveillance, автоперезагрузка камер по питанию, непрерывный PoE, режим extended range до 250 м. Бюджет PoE от 60 до 375 Вт.
Модели семейства
GS1350-6HP6 портов: 5 RJ-45 с PoE и 1 SFP; на портах 1–2 PoE 802.3bt; без вентилятора; питание от адаптера 52–57 В.
| Порты | 5 × RJ-45 гигабитных (все с PoE) + 1 × SFP 1 Гбит/с |
| PoE | бюджет 60 Вт; порты 1–2 — 802.3bt (до 60 Вт на порт), остальные — 802.3af/at |
| Extended range | 5 портов |
| Питание | 52–57 В DC (адаптер в комплекте); макс. потребление 72 Вт |
| Размеры (Ш×Г×В) | 193 x 84 x 26 мм |
| Вес | 0,41 кг |
| Охлаждение / шум | без вентилятора, 0 дБА |
| Комплект | адаптер питания, набор для крепления на стене |

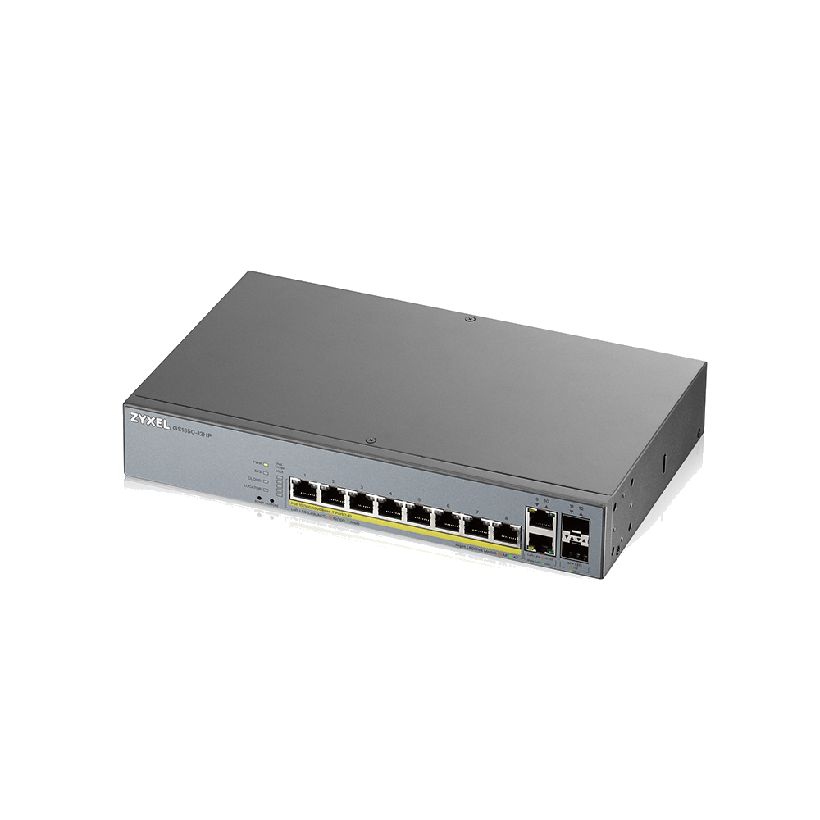

GS1350-12HP12 портов: 10 RJ-45 (8 с PoE) и 2 SFP; питание 100–240 В AC.
| Порты | 10 × RJ-45 гигабитных + 2 × SFP 1 Гбит/с |
| PoE | 8 портов, 802.3af/at; общий бюджет 130 Вт |
| Extended range | 8 портов |
| Питание | 100–240 В AC, 50/60 Гц; макс. потребление 160,3 Вт |
| Размеры (Ш×Г×В) | 267 x 162 x 44 мм |
| Вес | 1,63 кг |
| Шум | 27,3 дБА |
| Комплект | силовой кабель, комплект для монтажа в стойке |

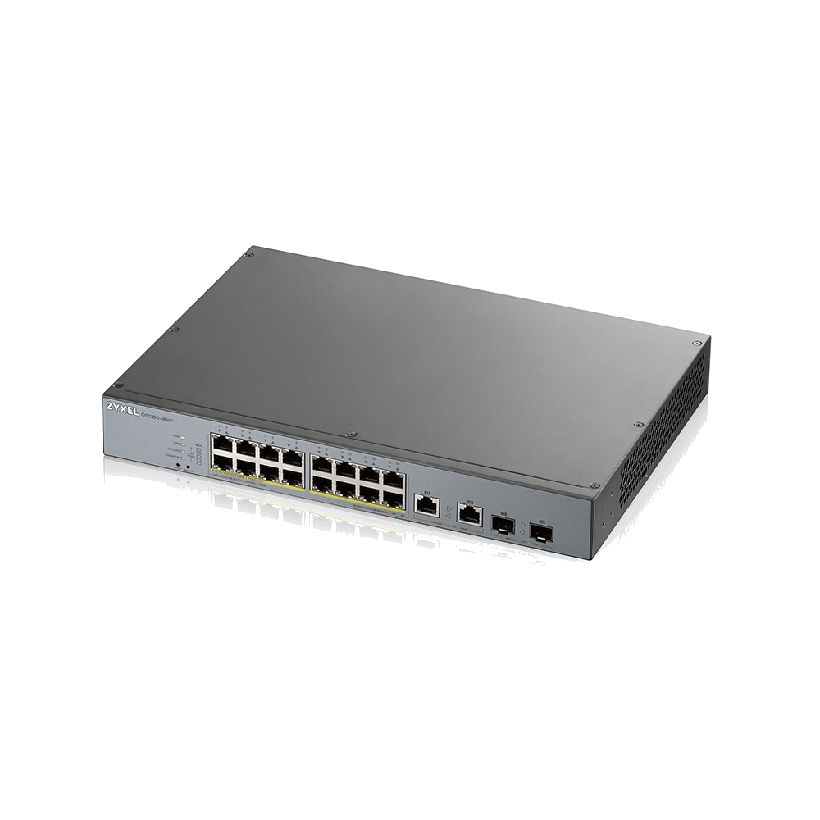

GS1350-18HP18 портов: 16 RJ-45 с PoE и 2 комбо-порта RJ-45/SFP; питание 100–240 В AC.
| Порты | 16 × RJ-45 гигабитных + 2 комбо-порта 1G (RJ-45/SFP) |
| PoE | 16 портов, 802.3af/at; общий бюджет 250 Вт |
| Extended range | 16 портов |
| Питание | 100–240 В AC, 50/60 Гц; макс. потребление 300,9 Вт |
| Размеры (Ш×Г×В) | 330 x 230 x 44 мм |
| Вес | 2,42 кг |
| Шум | 39 дБА |
| Комплект | силовой кабель, комплект для монтажа в стойке |

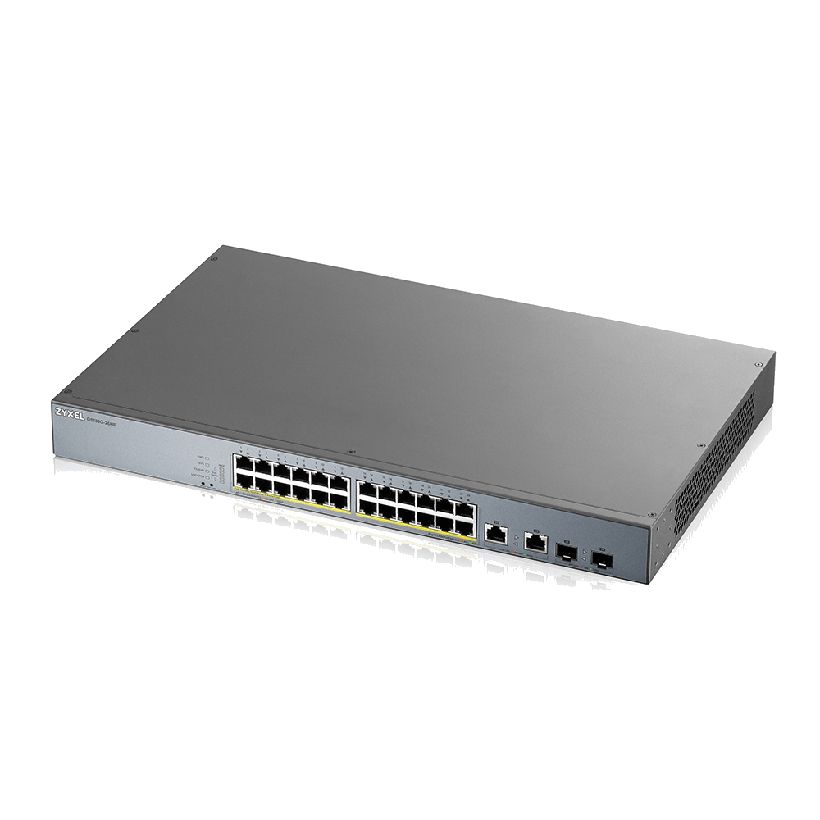

GS1350-26HP26 портов: 24 RJ-45 с PoE и 2 комбо-порта RJ-45/SFP; питание 100–240 В AC.
| Порты | 24 × RJ-45 гигабитных + 2 комбо-порта 1G (RJ-45/SFP) |
| PoE | 24 порта, 802.3af/at; общий бюджет 375 Вт |
| Extended range | 24 порта |
| Питание | 100–240 В AC, 50/60 Гц; макс. потребление 448,9 Вт |
| Размеры (Ш×Г×В) | 441 x 270 x 44 мм |
| Вес | 3,58 кг |
| Шум | 40,1 дБА |
| Комплект | силовой кабель, комплект для монтажа в стойке |
Как это работает и подключается
- Коммутаторы Smart L2: настройка через веб-интерфейс; также CLI по Telnet/SSHv2, SNMP, управление из облака Nebula (NebulaFlex Pro). С коммутатором поставляется подписка Nebula Professional Pack на 1 год.
- Режим Surveillance (с прошивки V4.70) — упрощённый веб-интерфейс: состояние подключённых PoE-устройств и быстрый доступ к функциям обслуживания видеосистемы.
- Функции PoE: автоперезагрузка портов по питанию, непрерывная подача PoE (continuous PoE) при обновлении прошивки или перезагрузке коммутатора, расписание PoE, приоритет портов PoE, ограничение максимальной мощности порта, обнаружение камер ONVIF (с V4.70).
- На передней панели — кнопка Restore (восстановление корректной конфигурации) и светодиод MAX, который меняет цвет в зависимости от используемого бюджета PoE.
Монтаж
- GS1350-6HP питается от внешнего адаптера 52–57 В DC и комплектуется набором для настенного крепления; остальные модели — 100–240 В AC и комплект для монтажа в стойке.
- Рабочая температура -20…+50 °C, влажность 5–95 % без конденсата. Отметка «Нет вентилятора» в таблице только у GS1350-6HP; у остальных моделей указан шум 27,3, 39 и 40,1 дБА.
- Порты рассчитаны на защиту от скачков напряжения 4 КВ и электростатического разряда 15 КВ (воздух) / 8 КВ (контакт). Защита блока питания: линия-земля 4 КВ, линия-линия 2 КВ.
Примеры
Удалённая камера на парковке
В режиме extended range расстояние до IP-камеры или другого устройства с питанием по PoE можно увеличить до 250 метров вместо обычных 100 метров — без дополнительного PoE-коммутатора.
Купольные и PTZ-камеры с повышенным потреблением
GS1350-6HP подаёт до 60 Вт на каждый из двух портов 802.3bt (порты 1–2).
Зависшая камера
Функция автоперезагрузки портов по питанию обнаруживает сбой подключённого PoE-устройства и перезапускает его по настраиваемым правилам.
Частые вопросы
На какое расстояние можно вынести камеру?
В режиме extended range — до 250 м, обычно PoE-коммутатор работает до 100 м.
Какая модель подаёт 60 Вт на порт?
GS1350-6HP: два порта 802.3bt (порты 1–2).
Какая модель без вентилятора?
Только GS1350-6HP (в таблице у неё отметка «Нет вентилятора», шум 0 дБА). У остальных моделей указан шум 27,3 / 39 / 40,1 дБА.
Нюансы и грабли
- Бюджет PoE общий на всю модель: 60, 130, 250 и 375 Вт. Суммарную мощность камер считайте по бюджету, а не по числу портов; за использованием бюджета следите по светодиоду MAX.
- 802.3bt есть только на портах 1–2 модели GS1350-6HP; у остальных моделей PoE — 802.3af/at.
- Режим extended range настраивается на портах: их число (5, 8, 16, 24) совпадает с числом PoE-портов. Скорость и условия при дальности до 250 м в документах не приведены — проверять по руководству пользователя.
- Расширенный мониторинг видеосистемы и автоперезагрузка портов по питанию описаны как функции подписки Nebula Professional Pack (в комплекте на 1 год); условия их работы в автономном режиме в документах не уточнены.
