Zyxel · гигабитные Smart L2 коммутаторы (с PoE и без)

GS1900 — гигабитные Smart L2 коммутаторы на 8, 10, 24, 26 и 50 портов, модели с PoE+

Веб-управляемые гигабитные коммутаторы, часть моделей с SFP-аплинками и с PoE (802.3at, до 30 Вт на порт). Бюджет PoE от 70 до 170 Вт; рабочая температура 0…+50 °C.

Модели семейства

GS1900-88 гигабитных портов RJ-45, без PoE.

Порты	8 × RJ-45 гигабитных
Коммутация / пересылка	16 Гбит/с / 11.9 Мп/с
Максимальное потребление	6.2 Вт
Размеры (Ш×Г×В)	250 x 104 x 27 мм
Вес	0.65 кг
Шум	0 дБА

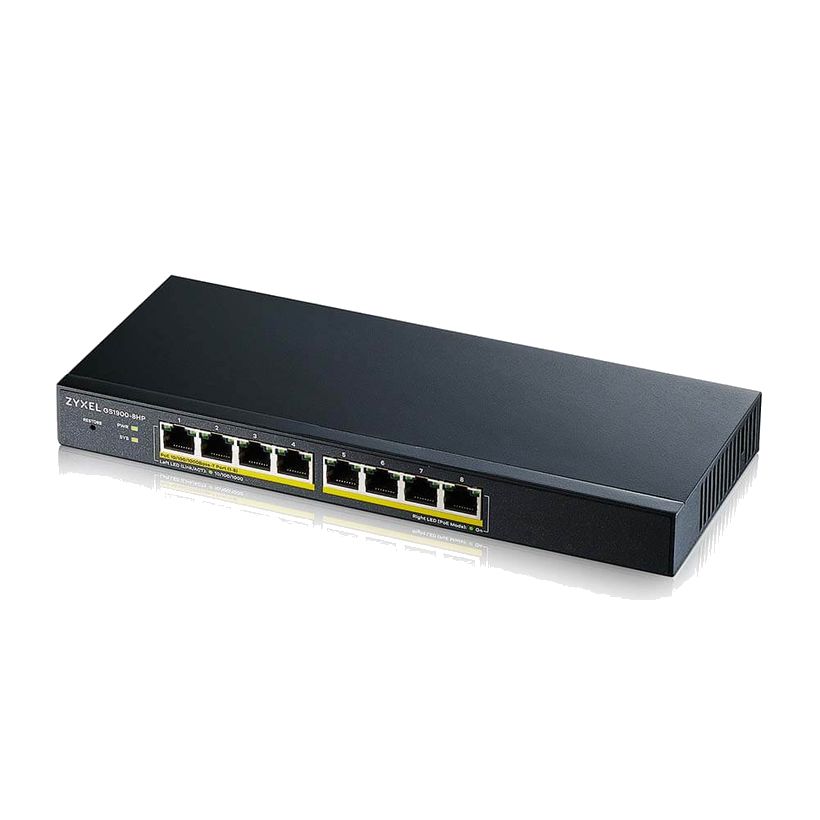

GS1900-8HP8 портов RJ-45 с PoE 802.3at, бюджет 70 Вт.

Порты	8 × RJ-45 гигабитных, все с PoE 802.3at
Бюджет PoE	70 Вт
Коммутация / пересылка	16 Гбит/с / 11.9 Мп/с
Максимальное потребление	84.3 Вт
Размеры (Ш×Г×В)	250 x 104 x 27 мм
Вес	0.71 кг
Шум	0 дБА

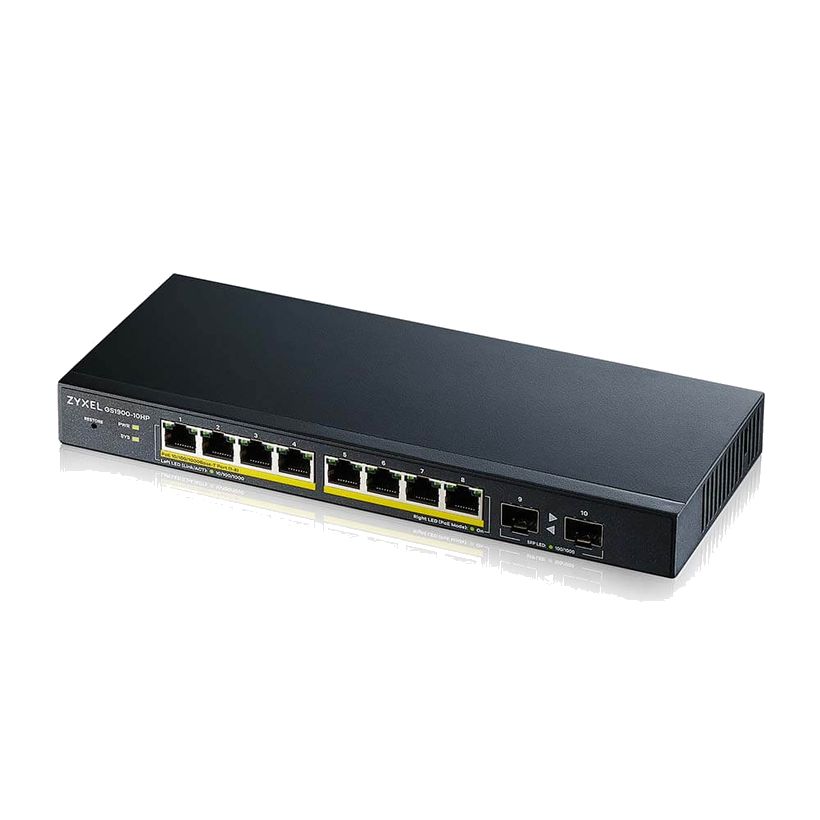

GS1900-10HP8 портов RJ-45 с PoE 802.3at и 2 SFP, бюджет 77 Вт.

Порты	8 × RJ-45 гигабитных с PoE 802.3at + 2 × SFP 100/1000 Мбит/с
Бюджет PoE	77 Вт
Коммутация / пересылка	20 Гбит/с / 14.88 Мп/с
Максимальное потребление	96.2 Вт
Размеры (Ш×Г×В)	250 x 104 x 27 мм
Вес	0.72 кг
Шум	0 дБА

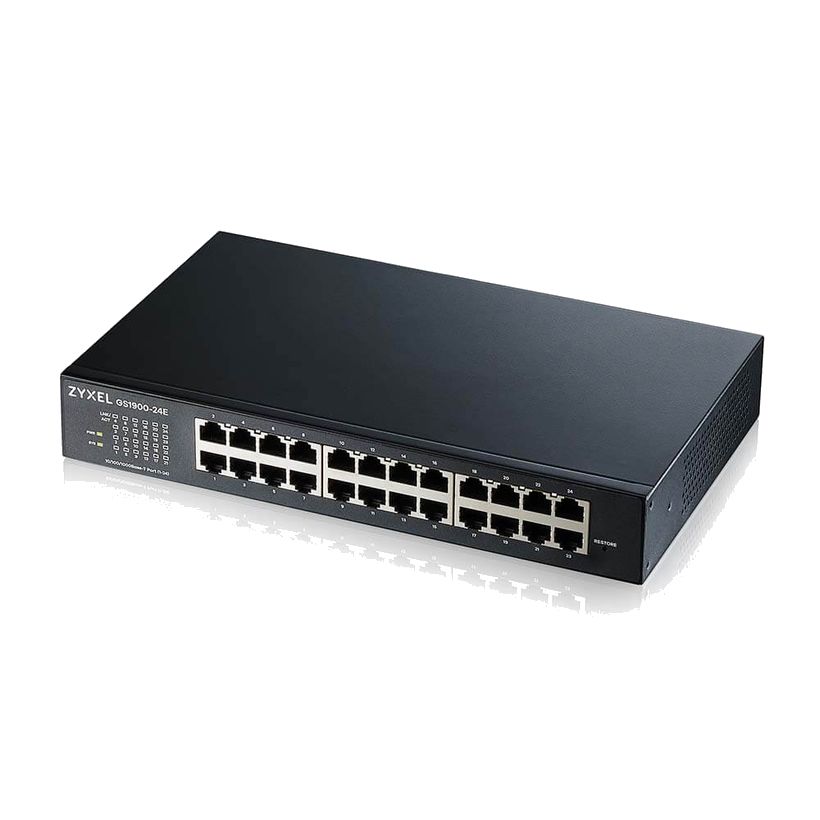

GS1900-24E24 гигабитных порта RJ-45, без PoE.

Порты	24 × RJ-45 гигабитных
Коммутация / пересылка	48 Гбит/с / 35.7 Мп/с
Максимальное потребление	15.1 Вт
Размеры (Ш×Г×В)	267 x 162 x 42 мм
Вес	1.56 кг
Шум	0 дБА

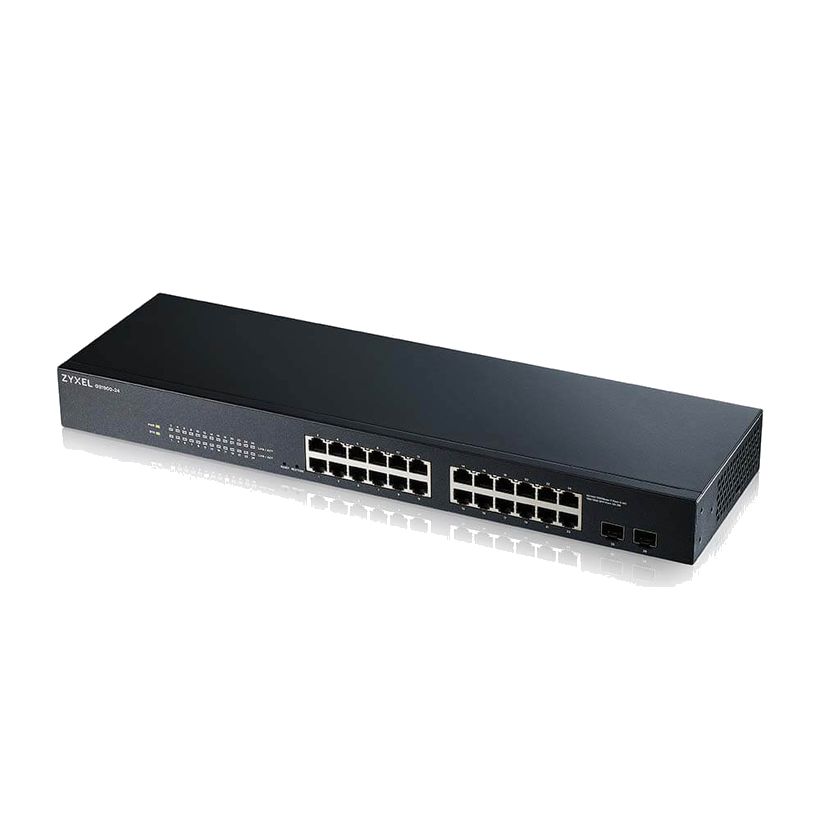

GS1900-2424 порта RJ-45 и 2 SFP, без PoE.

Порты	24 × RJ-45 гигабитных + 2 × SFP 100/1000 Мбит/с (всего 26)
Коммутация / пересылка	52 Гбит/с / 39 Мп/с
Максимальное потребление	16 Вт
Размеры (Ш×Г×В)	440 x 131 x 44 мм
Вес	2.09 кг
Шум	0 дБА

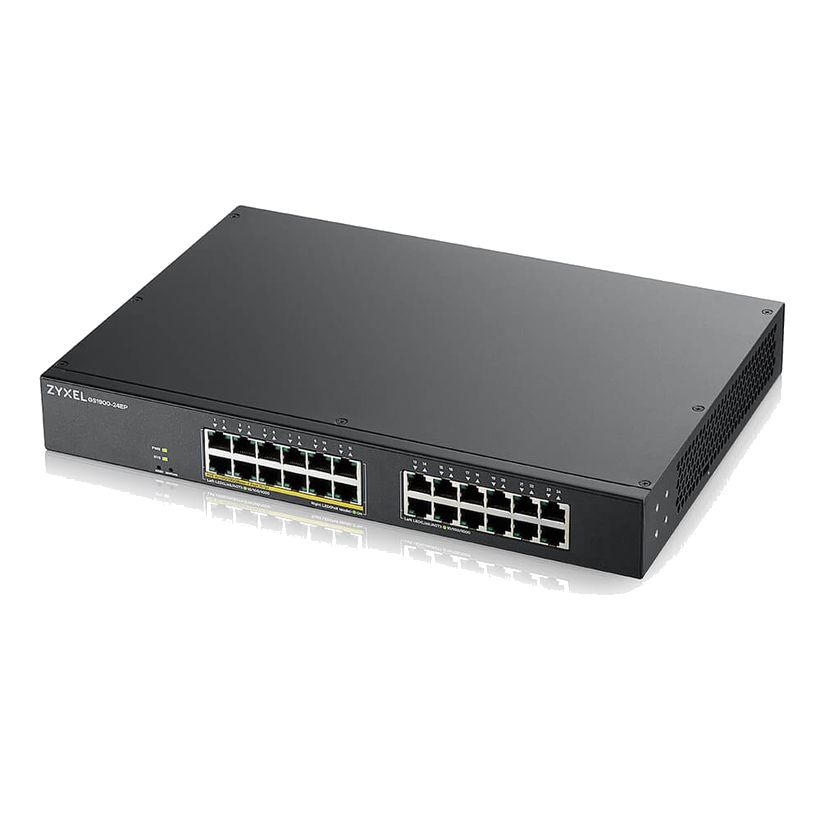

GS1900-24EP24 порта RJ-45, из них 12 с PoE 802.3at, бюджет 130 Вт.

Порты	24 × RJ-45 гигабитных (12 с PoE 802.3at)
Бюджет PoE	130 Вт
Коммутация / пересылка	48 Гбит/с / 35.7 Мп/с
Максимальное потребление	166.5 Вт
Размеры (Ш×Г×В)	330 x 230 x 44 мм
Вес	2.48 кг
Шум	19/26 дБА (мин/макс)

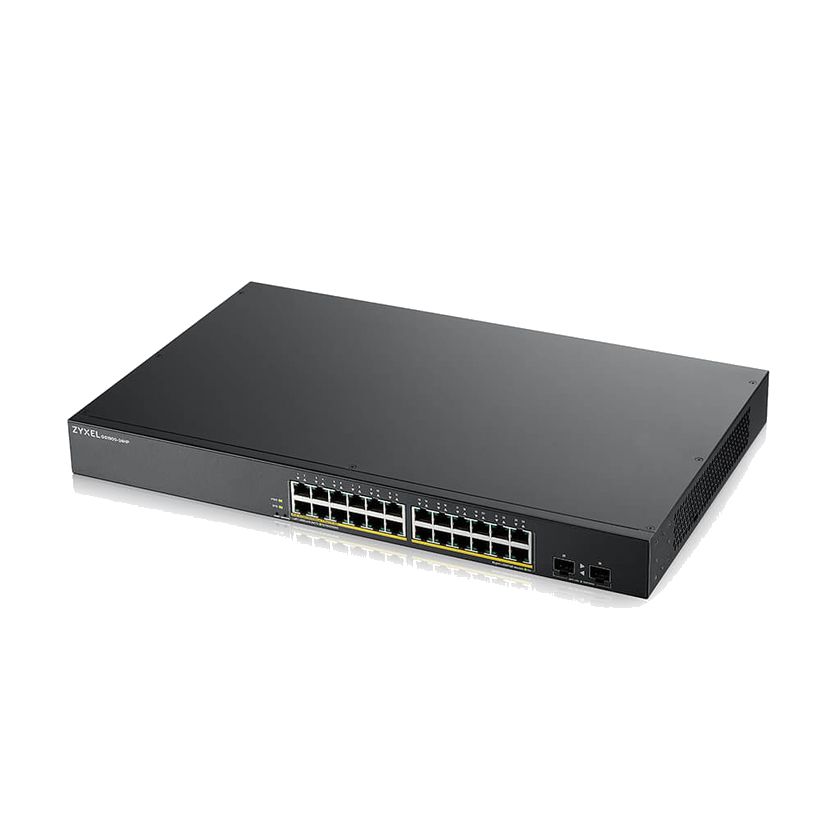

GS1900-24HPv224 порта RJ-45 с PoE 802.3at и 2 SFP, бюджет 170 Вт.

Порты	24 × RJ-45 гигабитных с PoE 802.3at + 2 × SFP 100/1000 Мбит/с (всего 26)
Бюджет PoE	170 Вт
Коммутация / пересылка	52 Гбит/с / 39 Мп/с
Максимальное потребление	206.5 Вт
Размеры (Ш×Г×В)	441 x 270 x 44 мм
Вес	3.55 кг
Шум	22.1/34.1 дБА (мин/макс)

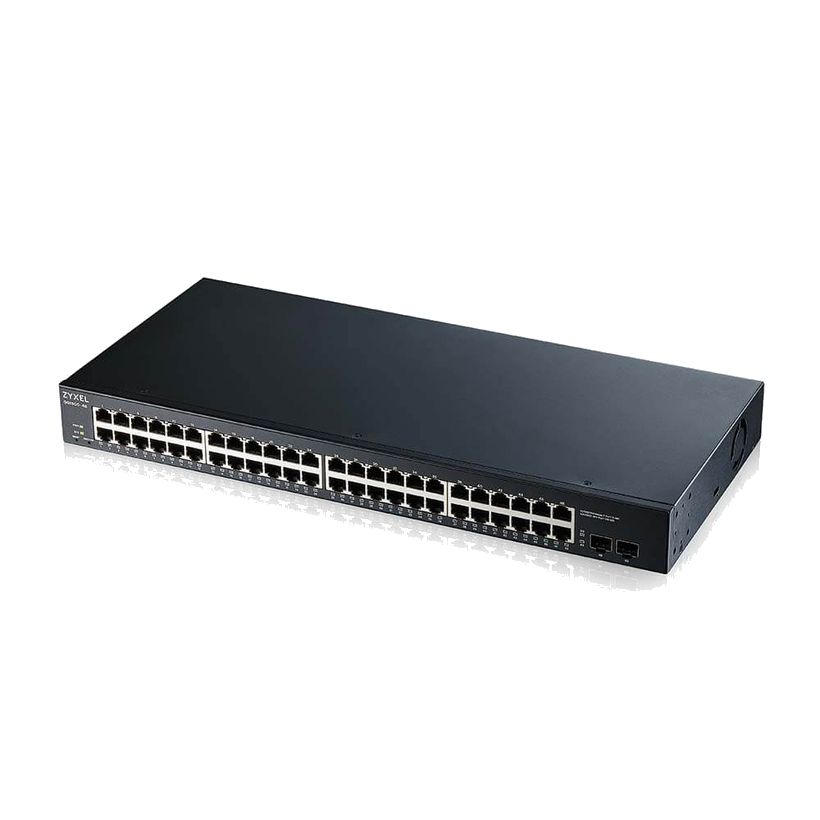

GS1900-4848 портов RJ-45 и 2 SFP, без PoE.

Порты	48 × RJ-45 гигабитных + 2 × SFP 100/1000 Мбит/с (всего 50)
Коммутация / пересылка	100 Гбит/с / 74 Мп/с
Максимальное потребление	31.9 Вт
Размеры (Ш×Г×В)	440 x 200 x 44 мм
Вес	2.9 кг
Шум	-/38.2 дБА (мин/макс)

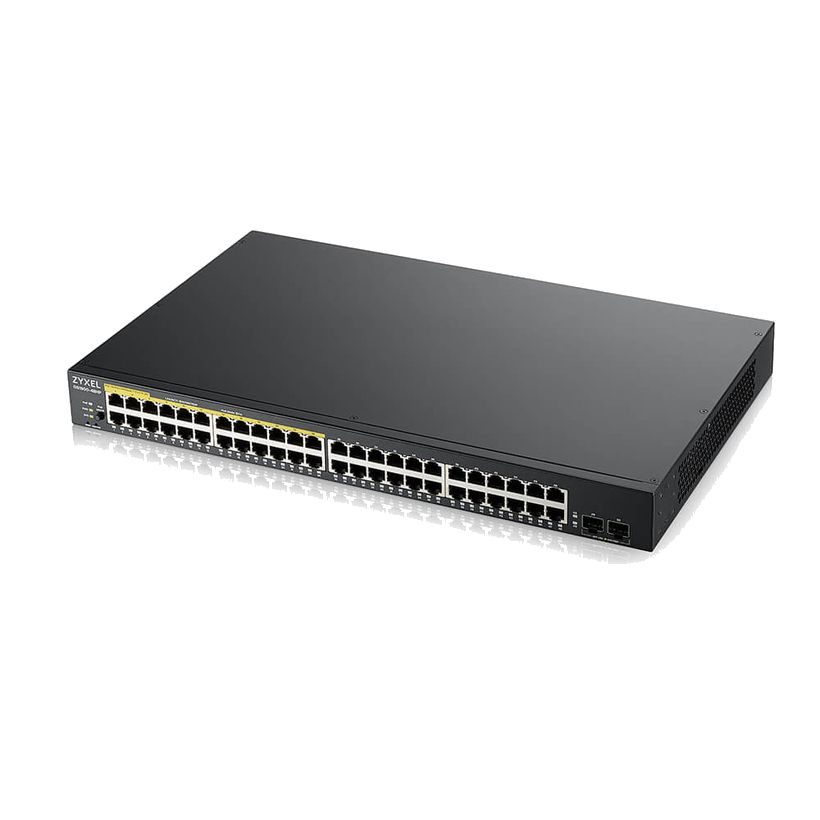

GS1900-48HPv248 портов RJ-45 (24 с PoE 802.3at) и 2 SFP, бюджет PoE 170 Вт.

Порты	48 × RJ-45 гигабитных (24 с PoE 802.3at) + 2 × SFP 100/1000 Мбит/с (всего 50)
Бюджет PoE	170 Вт
Коммутация / пересылка	100 Гбит/с / 74 Мп/с
Максимальное потребление	220.5 Вт
Размеры (Ш×Г×В)	441 x 270 x 44 мм
Вес	3.55 кг
Шум	27.8/36.9 дБА (мин/макс)

Как это работает и подключается

Управление через веб-интерфейс с мастером настройки (первоначальная настройка, VLAN, Guest VLAN, QoS). Дополнительно: SNMP v1/v2/v3, RMON, Syslog, LLDP/LLDP-MED, зеркалирование портов, NTP.
Первая настройка по краткому руководству: либо утилита ZON при DHCP, либо статический IP 192.168.1.1 (ПК в диапазоне 192.168.1.2–192.168.1.254); вход admin / 1234.
Основные функции: 802.1Q VLAN, Guest VLAN, VLAN для голоса, контроль шторма, LACP, STP/RSTP/MSTP, ограничение скорости на порту, 802.1X, RADIUS, TACACS+, защита от DoS, IGMP snooping v1/v2/v3, IPv6.
Два конфигурационных файла и два образа микропрограммы.
PoE: включение и отключение PoE по расписанию, режим PoE consumption по умолчанию, LLDP-Power через MDI.

Монтаж

Для защиты от молнии и помех к корпусу коммутатора крепится жёлто-зелёный заземляющий кабель (краткое руководство).
Питание 100–240 В AC, 50/60 Гц. У GS1900-8, 8HP, 10HP питание через внешний адаптер, в комплекте набор для настенного крепления; у GS1900-24, 24EP, 24HPv2, 48, 48HPv2 — силовой кабель и набор для монтажа в стойке.
Рабочая температура 0…+50 °C, влажность 10–95 % без конденсата (лист данных).
По листу данных коммутаторы серии можно ставить на стену, под стол, на стол и в стойку; какой способ подходит конкретной модели, ориентируйтесь на комплектацию (набор для стены, набор для стойки).

Примеры

Малый офис: камеры и точки доступа на PoE

Модели с PoE дают питание по порту до 30 Вт (802.3at); в режиме PoE consumption по умолчанию на порт подаётся ровно столько, сколько нужно устройству, поэтому бюджета хватает на больше точек доступа, камер и телефонов.

Разделение трафика

VLAN изолирует внутреннюю и гостевую сети, QoS и IGMP Snooping управляют полосой и мультикастом.

Частые вопросы

Какая мощность на порт у PoE-моделей?

Стандарт IEEE 802.3at, до 30 Вт на порт.

Какой адрес и вход по умолчанию?

192.168.1.1, вход admin / 1234.

Для чего слоты SFP?

Подключение на 100 Мбит/с и 1 Гбит/с на большие расстояния по оптике.

Нюансы и грабли

В листе данных, кроме модели GS1900-16 (на странице производителя её нет), в списках стандартов и сертификатов встречаются обозначения GS1900-24HP и GS1900-48HP; в таблицах спецификаций листа данных — GS1900-24HPv2 и GS1900-48HPv2, как на странице. В карточку вошли только модели со страницы; числа страницы и листа данных совпадают.
Бюджет PoE общий: 70, 77, 130 или 170 Вт на модель. У GS1900-24EP PoE только на 12 портах из 24, у GS1900-48HPv2 — на 24 из 48.
Максимальное потребление PoE-моделей (84.3–220.5 Вт) надо закладывать в расчёт питания шкафа.
Вентилятор есть не у всех: лист данных говорит о моделях с интеллектуальным вентилятором и без, но не называет их; ориентируйтесь на шум в таблице моделей (0 дБА у GS1900-8, 8HP, 10HP, 24E, 24).

Документация

Zyxel — лист данных (https://download.zyxel.com/GS1900-48HPv2/datasheet/GS1900-48HPv2_R_981.pdf)
Zyxel — краткое руководство (https://download.zyxel.com/GS1900-48HPv2/quick_start_guide/GS1900-48HPv2_003.pdf)
Zyxel — страница изделия на сайте производителя (https://www.zyxel.com/ru/ru/products/switch/gs1900-series/specification)
