Zyxel · Smart L2+ коммутаторы с облачным управлением Nebula (с PoE и без, включая DIN-рейку)
GS1915v2 — гигабитные Smart L2+ коммутаторы на 8, 10, 18 и 26 портов, девять исполнений
Девять Smart-коммутаторов, часть с SFP-аплинками, управление через веб или облако Nebula. Шесть моделей с PoE+ (60–180 Вт); есть PD-коммутатор на 8 портов и модель на DIN-рейку.
Модели семейства
GS1915-8PDv28 портов RJ-45, сам запитывается по PoE; 7 портов отдают PoE; без вентилятора.
| Порты | 8 × RJ-45 гигабитных; порт 1 — вход PoE, порты 2–8 (7 штук) отдают PoE+ |
| Бюджет PoE | 80 Вт от внешнего блока; 60 Вт при питании по 802.3bt type 4; 40 Вт при 802.3bt type 3; 17 Вт при 802.3at |
| Питание | по PoE или блок питания 54 В, 1.67 А |
| Максимальное потребление | 6.4 Вт без PoE, 85 Вт с PoE |
| Размеры (Ш×Г×В) | 240 x 105 x 27 мм |
| Вес | 0.6 кг |
| Комплектация | набор для настенного монтажа |
| Охлаждение | без вентилятора |

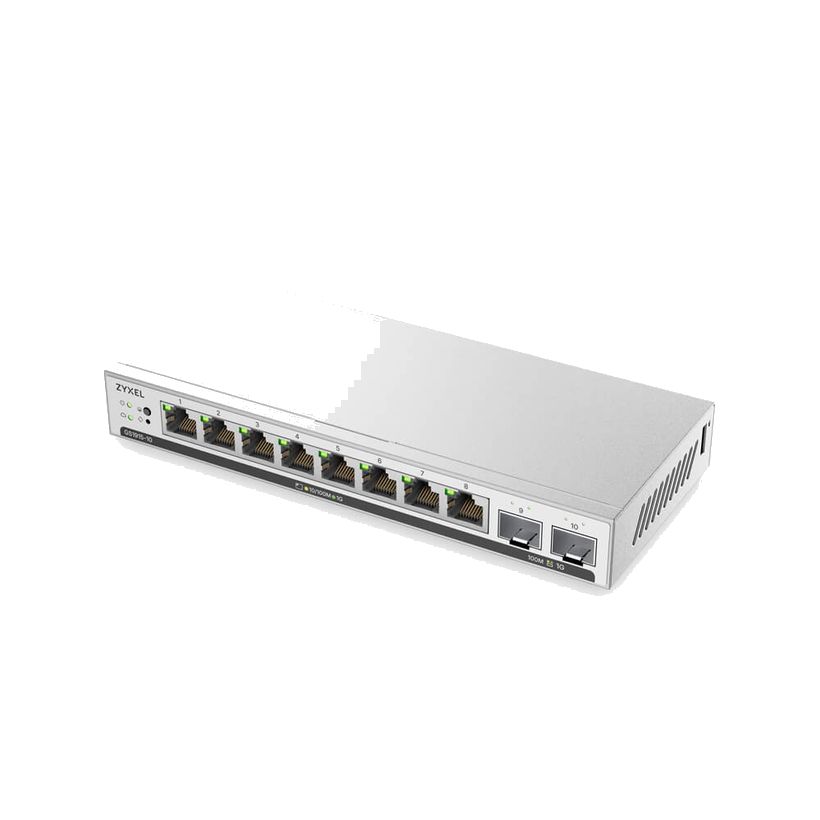

GS1915-10v28 портов RJ-45 и 2 SFP, без PoE; без вентилятора.
| Порты | 8 × RJ-45 гигабитных + 2 × SFP 1G |
| Питание | блок питания 12 В, 1 А |
| Максимальное потребление | 6.3 Вт |
| Коммутация / пересылка | 20 Гбит/с / 14.8 Мп/с |
| Размеры (Ш×Г×В) | 193 x 84 x 26 мм |
| Вес | 0.4 кг |
| Комплектация | силовой кабель, набор для настенного монтажа |
| Охлаждение | без вентилятора |

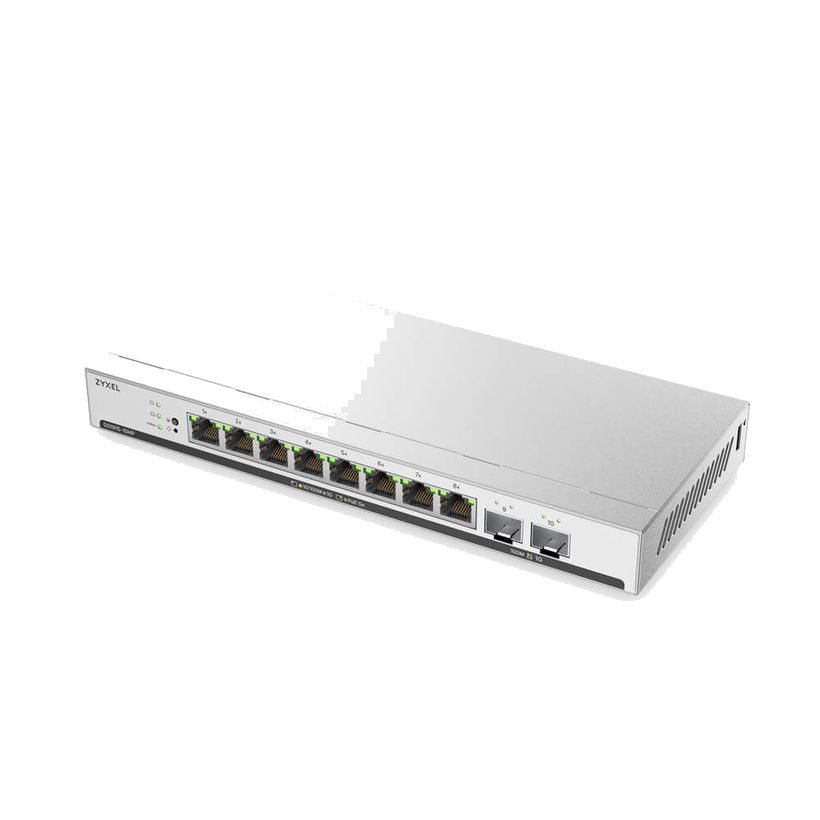

GS1915-10HPv28 портов RJ-45 с PoE+ и 2 SFP; бюджет PoE 80 Вт; без вентилятора.
| Порты | 8 × RJ-45 гигабитных, все с PoE+ (порты 1–8) + 2 × SFP 1G |
| Бюджет PoE | 80 Вт; до 30 Вт на порт |
| Питание | блок питания 54 В, 1.67 А |
| Максимальное потребление | 7.3 Вт без PoE, 87.5 Вт с PoE |
| Размеры (Ш×Г×В) | 240 x 105 x 27 мм |
| Вес | 0.6 кг |
| Комплектация | силовой кабель, набор для настенного монтажа |
| Охлаждение | без вентилятора |

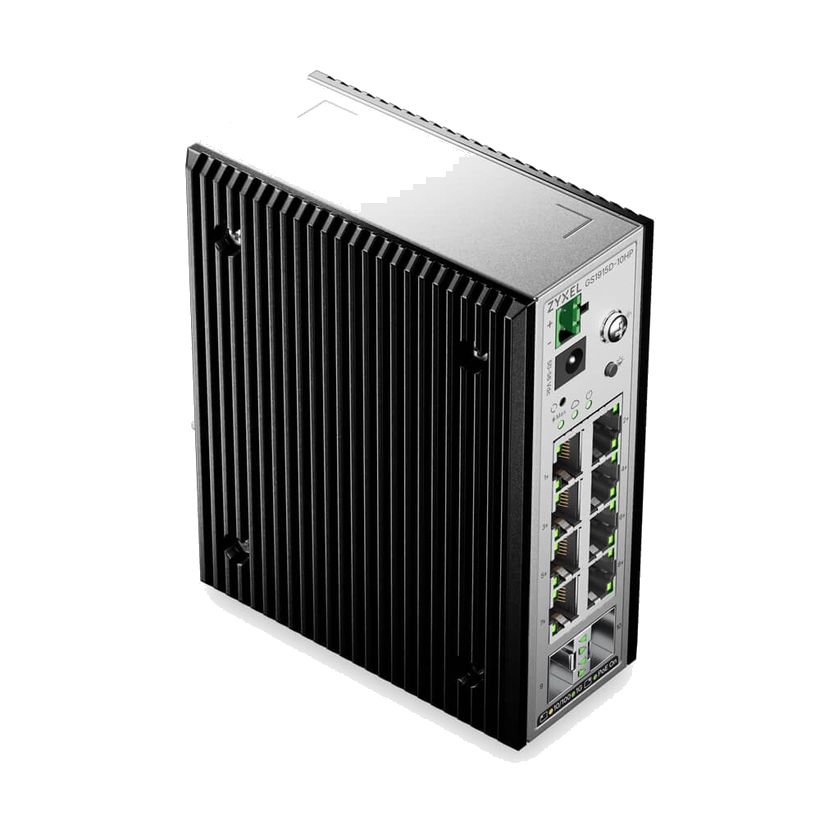

GS1915D-10HPv2Вариант на DIN-рейку: 8 портов RJ-45 с PoE+ и 2 SFP; бюджет PoE 140 Вт; без вентилятора.
| Порты | 8 × RJ-45 гигабитных, все с PoE+ (порты 1–8) + 2 × SFP 1G |
| Бюджет PoE | 140 Вт (внешний источник постоянного тока) |
| Питание | блок питания 54 В, 2.78 А |
| Максимальное потребление | 7.5 Вт без PoE, 147 Вт с PoE |
| Размеры (Ш×Г×В) | 127 x 101 x 51 мм |
| Вес | 0.8 кг |
| Комплектация | набор для настенного монтажа, набор для монтажа на DIN-рейку |
| Охлаждение | без вентилятора |

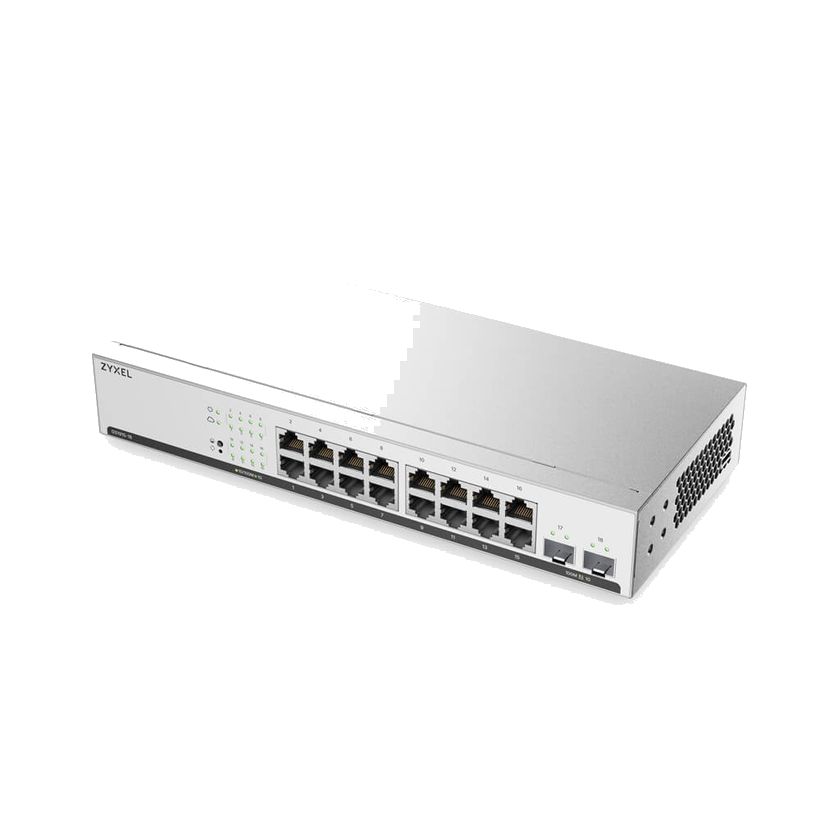

GS1915-18v216 портов RJ-45 и 2 SFP, без PoE; без вентилятора.
| Порты | 16 × RJ-45 гигабитных + 2 × SFP 1G |
| Питание | 100–240 В AC, 50/60 Гц |
| Максимальное потребление | 10.7 Вт |
| Коммутация / пересылка | 36 Гбит/с / 26.7 Мп/с |
| Размеры (Ш×Г×В) | 280 x 126 x 44 мм |
| Вес | 1.0 кг |
| Комплектация | силовой кабель, наборы для настенного монтажа и монтажа в стойке |
| Охлаждение | без вентилятора |

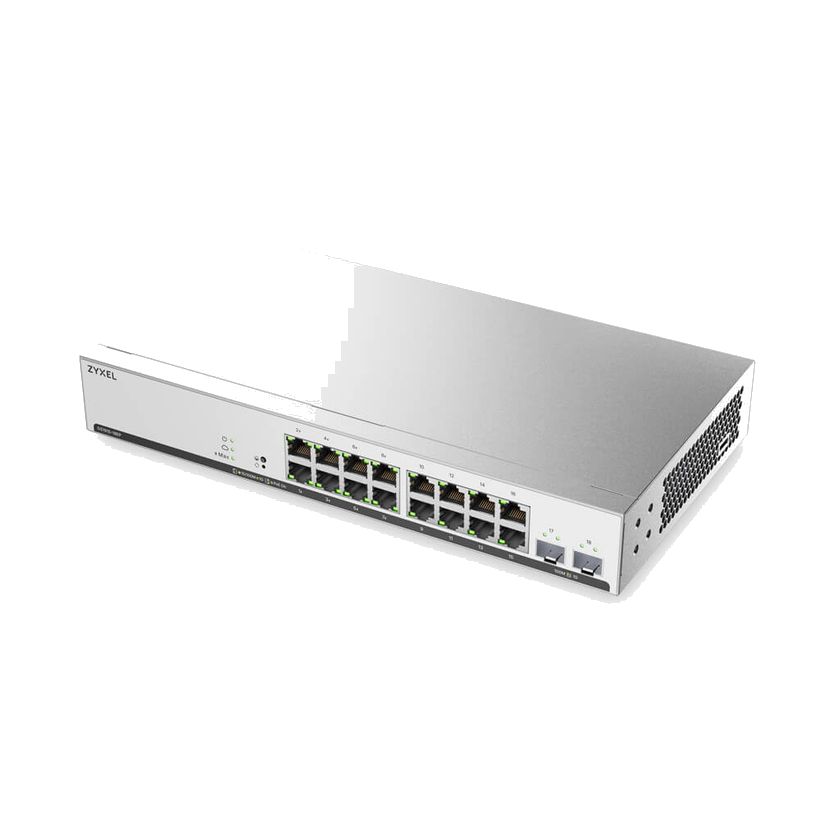

GS1915-18EPv216 портов RJ-45, из них 8 с PoE+ (порты 1–8), и 2 SFP; бюджет PoE 130 Вт; умный вентилятор.
| Порты | 16 × RJ-45 гигабитных (8 с PoE+) + 2 × SFP 1G |
| Бюджет PoE | 130 Вт; до 30 Вт на порт |
| Питание | 100–240 В AC, 50/60 Гц |
| Максимальное потребление | 13.6 Вт без PoE, 151 Вт с PoE |
| Размеры (Ш×Г×В) | 300 x 165 x 44 мм |
| Вес | 1.5 кг |
| Комплектация | силовой кабель, наборы для настенного монтажа и монтажа в стойке |
| Шум | 20.1/49.7 дБА (мин/макс), умный вентилятор |

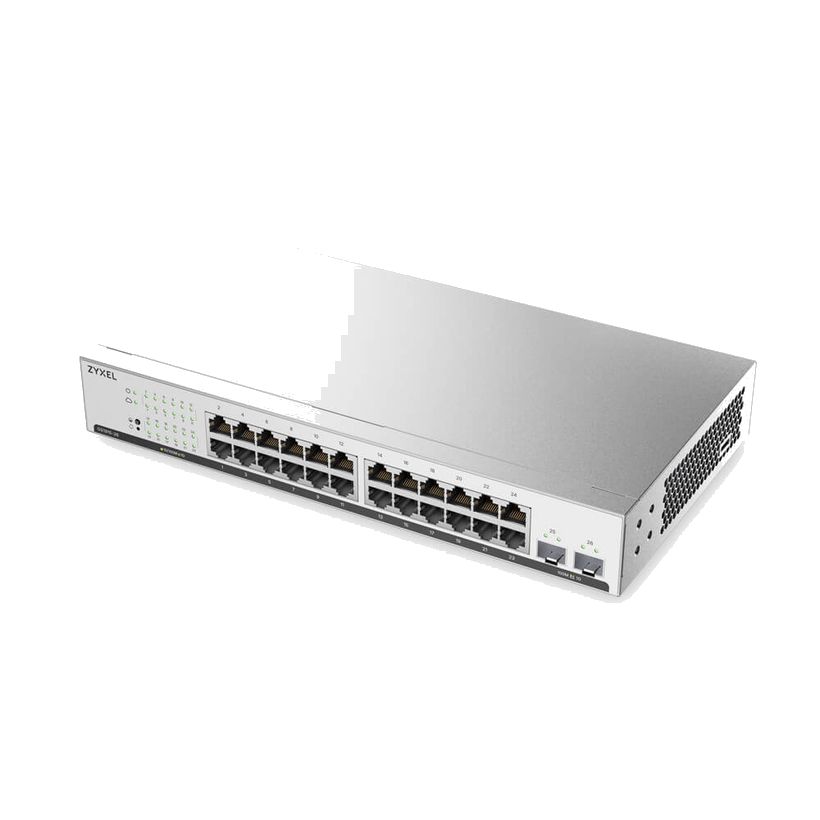

GS1915-26v224 порта RJ-45 и 2 SFP, без PoE; без вентилятора.
| Порты | 24 × RJ-45 гигабитных + 2 × SFP 1G |
| Питание | 100–240 В AC, 50/60 Гц |
| Максимальное потребление | 14.2 Вт |
| Коммутация / пересылка | 52 Гбит/с / 38.6 Мп/с |
| Размеры (Ш×Г×В) | 300 x 165 x 44 мм |
| Вес | 1.3 кг |
| Комплектация | силовой кабель, наборы для настенного монтажа и монтажа в стойке |
| Охлаждение | без вентилятора |

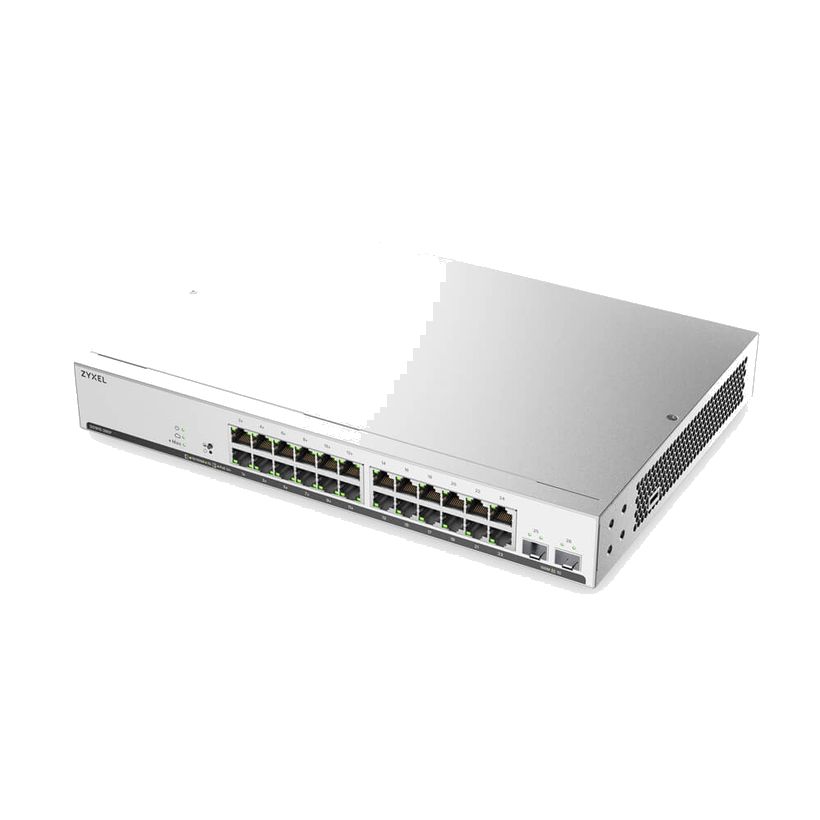

GS1915-26EPv224 порта RJ-45, из них 12 с PoE+ (порты 1–12), и 2 SFP; бюджет PoE 130 Вт; умный вентилятор.
| Порты | 24 × RJ-45 гигабитных (12 с PoE+) + 2 × SFP 1G |
| Бюджет PoE | 130 Вт; до 30 Вт на порт |
| Питание | 100–240 В AC, 50/60 Гц |
| Максимальное потребление | 18.7 Вт без PoE, 161 Вт с PoE |
| Размеры (Ш×Г×В) | 330 x 230 x 44 мм |
| Вес | 2.0 кг |
| Комплектация | силовой кабель, набор для монтажа в стойке |
| Шум | 22.5/49.5 дБА (мин/макс), умный вентилятор |

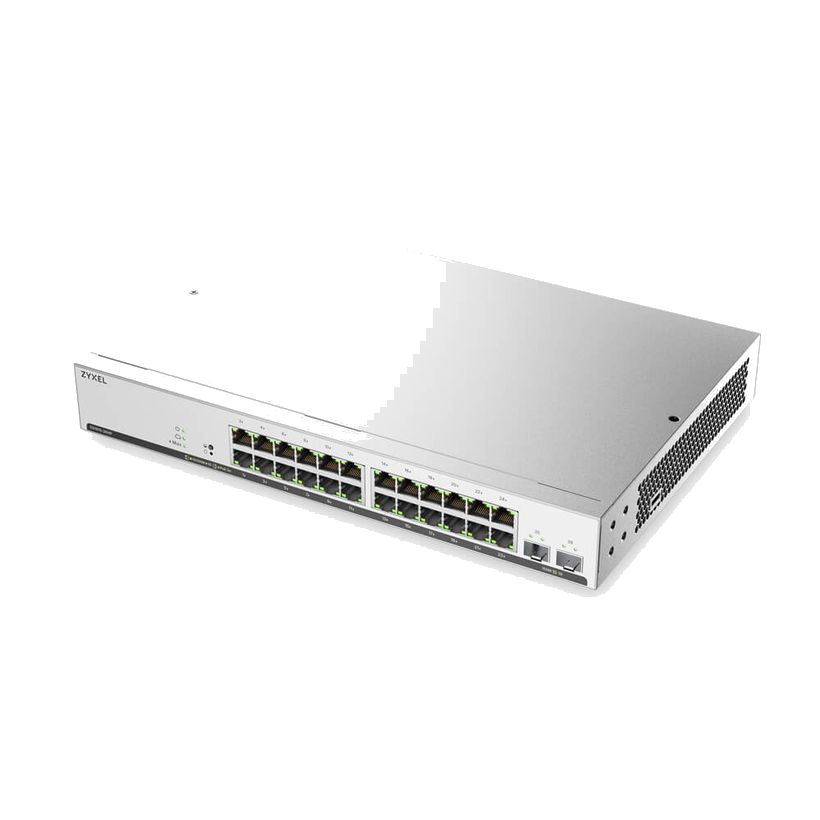

GS1915-26HPv224 порта RJ-45, все с PoE+ (порты 1–24), и 2 SFP; бюджет PoE 180 Вт; умный вентилятор.
| Порты | 24 × RJ-45 гигабитных, все с PoE+ + 2 × SFP 1G |
| Бюджет PoE | 180 Вт; до 30 Вт на порт |
| Питание | 100–240 В AC, 50/60 Гц |
| Максимальное потребление | 19 Вт без PoE, 221 Вт с PoE |
| Размеры (Ш×Г×В) | 330 x 230 x 44 мм |
| Вес | 2.0 кг |
| Комплектация | силовой кабель, набор для монтажа в стойке |
| Шум | 19.9/49.4 дБА (мин/макс), умный вентилятор |
Как это работает и подключается
- Управление выбирается: встроенный веб-интерфейс (VLAN, QoS, IGMP Snooping, Link Aggregation, IPv6, защита от DoS) со ступенчатым мастером настройки или облако Nebula (NebulaFlex).
- Continuous PoE: питание PoE-устройств не прерывается при перезагрузке коммутатора. Есть расписание PoE, LLDP Power via MDI и PoE Neighbor Discovery.
- Модели с PoE соответствуют IEEE 802.3af и 802.3at; до 30 Вт на порт.
- SFP-слоты принимают трансиверы из листа данных (например SFP-SX-D 850 нм, 0.55 км; SFP-LX-10-D 1310 нм, 10 км; SFP-1000T — RJ-45, 0.1 км).
Монтаж
- Рабочая температура 0…40 °C, влажность 10–95 % без конденсата.
- GS1915-8PDv2: питание либо по PoE, либо блоком питания 54 В, 1.67 А; PoE-бюджет сильно зависит от источника (80, 60, 40 или 17 Вт).
- GS1915D-10HPv2: монтаж на DIN-рейку (в комплекте набор для DIN-рейки и набор для стены), питание 54 В, 2.78 А; блок питания в списке комплектации не указан.
- Модели 18v2, 18EPv2, 26v2 имеют наборы для стены и стойки; у 26EPv2 и 26HPv2 в комплекте только набор для стойки.
Примеры
Точки доступа Wi-Fi и камеры в магазине или отеле
Модели 18EPv2, 26EPv2 и 26HPv2 питают точки доступа, камеры и VoIP-телефоны по PoE+; бюджет подбирается из 130 и 180 Вт.
Коммутатор в щите на DIN-рейке
GS1915D-10HPv2 с набором для DIN-рейки и PoE-бюджетом 140 Вт от внешнего источника постоянного тока.
Коммутатор, питающийся по PoE
GS1915-8PDv2 получает питание по PoE на порту 1 и отдаёт PoE на портах 2–8; бюджет зависит от источника.
Частые вопросы
Какая модель для DIN-рейки?
GS1915D-10HPv2: 8 портов PoE+ и 2 SFP, бюджет 140 Вт, питание 54 В, 2.78 А.
Какие модели с вентилятором?
GS1915-18EPv2, GS1915-26EPv2 и GS1915-26HPv2 — с умным вентилятором; остальные без вентилятора.
Чем отличается GS1915-8PDv2?
Он сам получает питание по PoE на порту 1 (или от блока питания 54 В) и отдаёт PoE на порты 2–8.
Нюансы и грабли
- Лист данных и страница расходятся по DIN-модели: в листе данных у GS1915D-10HPv2 указано 16 портов RJ-45, на странице и в списке моделей — 8 (всего 10 с двумя SFP). Верна цифра 8.
- Умный вентилятор (18EPv2, 26EPv2, 26HPv2): шум до 49.7, 49.5 и 49.4 дБА по листу данных; на странице производителя указано одно число (20.1, 22.5, 19.9). Для тихих помещений берите значение из листа данных.
- Бюджет PoE общий: 130 Вт у 18EPv2 (8 портов PoE) и у 26EPv2 (12 портов PoE), 180 Вт у 26HPv2 (24 порта PoE).
- У GS1915-8PDv2 бюджет PoE зависит от источника питания: 80 Вт от внешнего блока, 60 Вт от 802.3bt type 4, 40 Вт от 802.3bt type 3 и только 17 Вт от 802.3at.
