Zyxel · Smart L2 коммутаторы с облачным управлением Nebula (с PoE и без)

GS1920v2 — гигабитные Smart L2 коммутаторы на 10, 28 и 50 портов, модели с PoE+ до 375 Вт

Гибридные Smart-коммутаторы: веб-интерфейс или облако Nebula, комбо-порты RJ-45/SFP. Модели HP — PoE+ (до 30 Вт на порт): 130 Вт на 8 портов, 375 Вт на 24 и 48 портов.

Smart L2 коммутаторы Zyxel GS1920v2 (NebulaFlex)

Модели семейства

GS1920-8HPv28 портов RJ-45 с PoE+ и 2 комбо-порта RJ-45/SFP; бюджет PoE 130 Вт; без вентилятора.

Порты	8 × RJ-45 гигабитных с PoE+ + 2 комбо-порта (RJ-45/SFP), всего 10
Бюджет PoE	130 Вт, стандарт 802.3at
Коммутация / пересылка	20 Гбит/с / 15 Мп/с
Потребление	мин. 9.78 Вт; макс. 17.25 Вт без PoE и 161.8 Вт с PoE
Размеры (Ш×Г×В)	267 x 162 x 44 мм
Вес	1.90 кг
Комплектация	кабель питания, набор для настольного монтажа, набор для настенного монтажа; набор для стойки опционально
Охлаждение	без вентилятора, шум 0 дБА

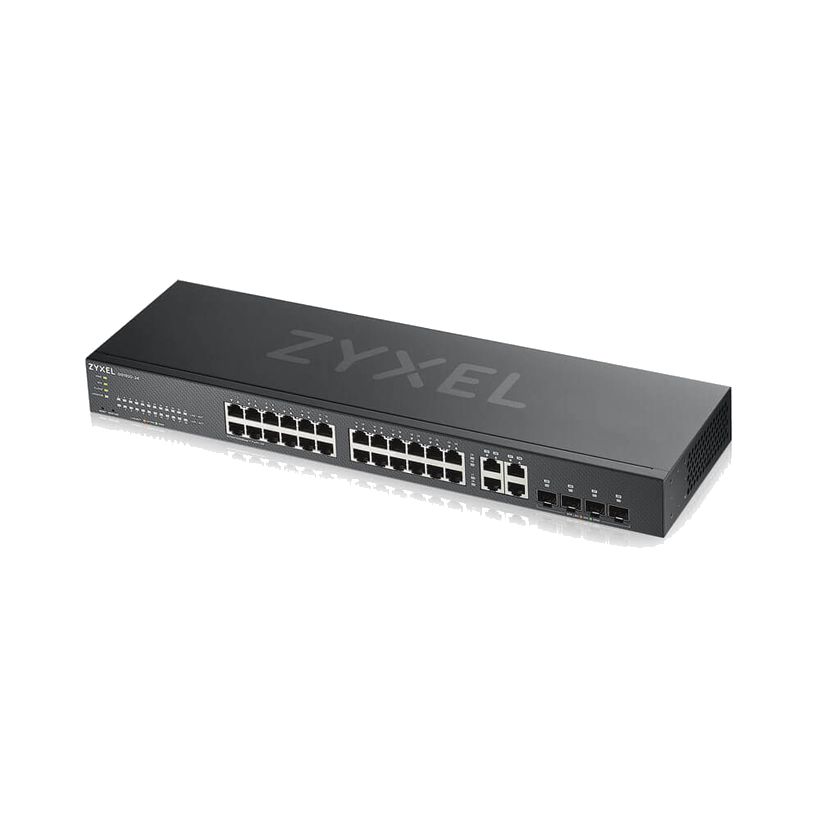

GS1920-24v224 порта RJ-45 и 4 комбо-порта RJ-45/SFP, без PoE; без вентилятора.

Порты	24 × RJ-45 гигабитных + 4 комбо-порта (RJ-45/SFP), всего 28
Коммутация / пересылка	56 Гбит/с / 42 Мп/с
Потребление	мин. 15.72 Вт, макс. 22.5 Вт
Размеры (Ш×Г×В)	441 x 131 x 44 мм
Вес	2.10 кг
Комплектация	кабель питания, набор для монтажа в стойке
Охлаждение	без вентилятора, шум 0 дБА

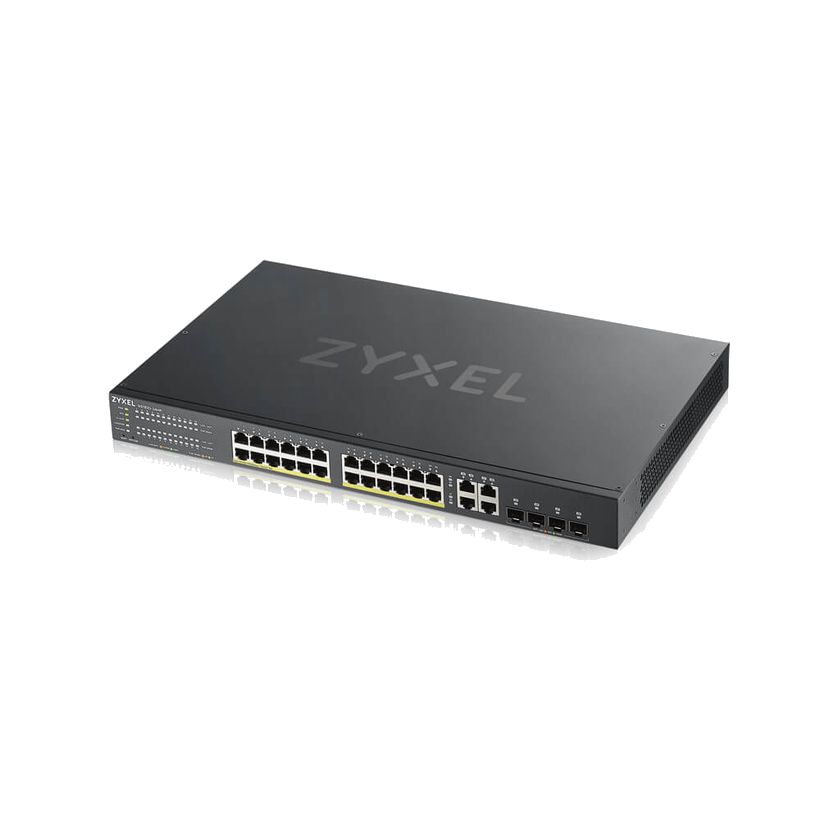

GS1920-24HPv224 порта RJ-45 с PoE+ и 4 комбо-порта RJ-45/SFP; бюджет PoE 375 Вт; вентилятор.

Порты	24 × RJ-45 гигабитных с PoE+ + 4 комбо-порта (RJ-45/SFP), всего 28
Бюджет PoE	375 Вт, стандарт 802.3at
Коммутация / пересылка	56 Гбит/с / 42 Мп/с
Потребление	мин. 25.99 Вт; макс. 37.818 Вт без PoE и 463.5 Вт с PoE
Размеры (Ш×Г×В)	441 x 270 x 44 мм
Вес	3.80 кг
Комплектация	кабель питания, набор для монтажа в стойке
Шум	27.2 дБА

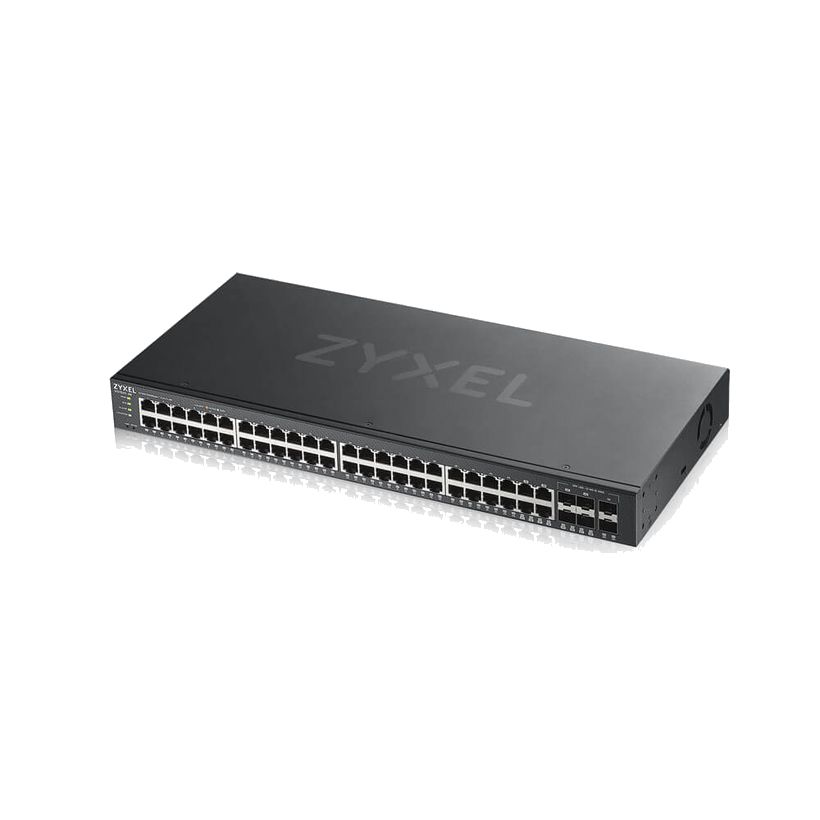

GS1920-48v244 порта RJ-45, 4 комбо-порта RJ-45/SFP и 2 SFP, без PoE; вентилятор.

Порты	44 × RJ-45 гигабитных + 4 комбо-порта (RJ-45/SFP) + 2 × SFP, всего 50
Коммутация / пересылка	100 Гбит/с / 74 Мп/с
Потребление	мин. 20.97 Вт, макс. 36.9 Вт
Размеры (Ш×Г×В)	440 x 200 x 44.5 мм
Вес	2.80 кг
Комплектация	кабель питания, набор для монтажа в стойке
Шум	26.0 дБА (интеллектуальный вентилятор)

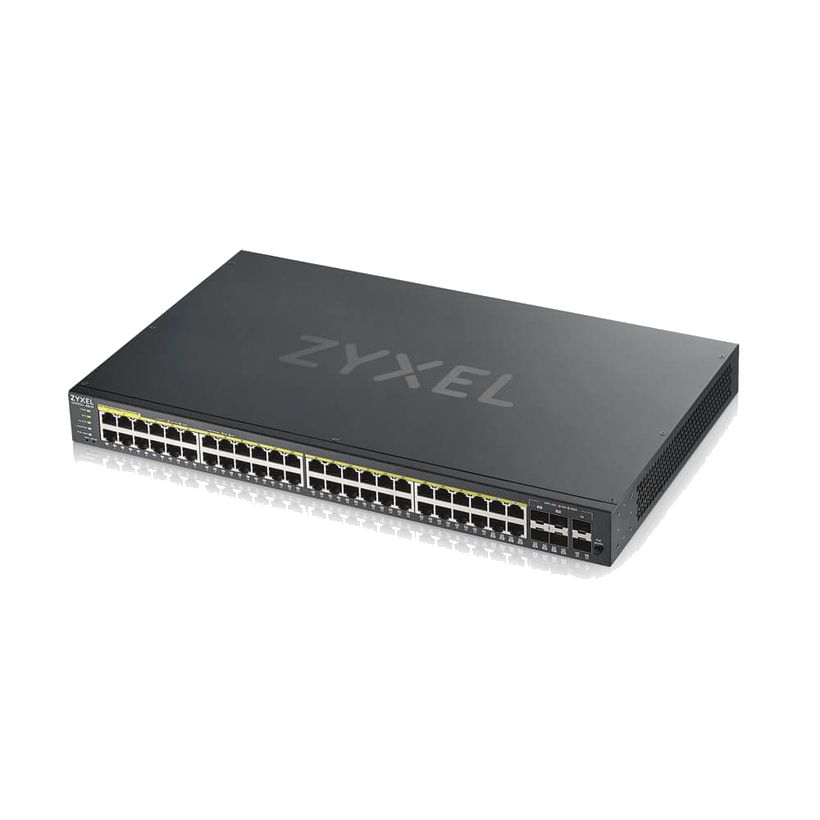

GS1920-48HPv244 порта RJ-45 (48 с комбо-портами) с PoE+, 4 комбо-порта RJ-45/SFP и 2 SFP; бюджет PoE 375 Вт; вентилятор.

Порты	44 × RJ-45 гигабитных + 4 комбо-порта (RJ-45/SFP) + 2 × SFP, всего 50; PoE на 48 портах
Бюджет PoE	375 Вт, стандарт 802.3at
Коммутация / пересылка	100 Гбит/с / 74 Мп/с
Потребление	мин. 32.33 Вт; макс. 53.682 Вт без PoE и 474.3 Вт с PoE
Размеры (Ш×Г×В)	441 x 270 x 44 мм
Вес	4.10 кг
Комплектация	кабель питания, набор для монтажа в стойке
Шум	26.5 дБА

Как это работает и подключается

Управление выбирается: встроенный веб-интерфейс (LACP, QoS, VLAN, ACL, IGMP snooping) или облако Nebula (NebulaFlex). Переключаются кликами.
В Nebula коммутатор регистрируется по MAC-адресу и серийному номеру, после чего управляется автоматически; регистрация в NCC без подписки.
Для первой настройки по краткому руководству: утилита ZON при DHCP или статический IP 192.168.1.1, ПК в 192.168.1.2–192.168.1.254; вход admin / 1234.
PoE: режим потребления по умолчанию подаёт на порт ровно столько мощности, сколько нужно подключённому устройству; использование PoE видно по светодиоду на передней панели и в веб-интерфейсе.

Монтаж

Для защиты от молнии и помех к корпусу коммутатора крепится жёлто-зелёный заземляющий кабель.
Питание 100–240 В AC, 50/60 Гц, кабель питания в комплекте.
Набор для монтажа в стойке входит в комплект у GS1920-24v2, 24HPv2, 48v2, 48HPv2; у GS1920-8HPv2 он опционален и покупается отдельно по парт-номеру ACCESSORY-ZZSW01F.
Рабочая температура 0…50 °C. Вентилятора нет только у GS1920-8HPv2 и GS1920-24v2.

Примеры

Точки доступа и камеры на GS1920-8HPv2

Восемь портов PoE+ при бюджете 130 Вт; без вентилятора — подходит для установки рядом с рабочим местом.

Много камер или точек доступа на GS1920-24HPv2 / 48HPv2

24 или 48 портов PoE+ с общим бюджетом 375 Вт; у обеих моделей вентилятор, шум 27.2 и 26.5 дБА.

Частые вопросы

Какие модели без вентилятора?

GS1920-8HPv2 и GS1920-24v2 (шум 0 дБА).

Нужна ли лицензия на Nebula?

Для облачного управления лицензия не нужна; для профессиональной версии (Pro или Plus) нужно купить подписку.

Какой адрес и вход по умолчанию?

192.168.1.1, вход admin / 1234 (краткое руководство).

Нюансы и грабли

Влажность в рабочем режиме: на странице производителя 10–90 %, в листе данных 10–95 % (без конденсата). Берите более строгое значение — 90 %.
Подписка Nebula Professional Pack (Pro или Plus) в комплект не входит: нужна отдельная лицензия.
Бюджет PoE один на все порты: 130 Вт на 8 портов, 375 Вт на 24 или 48 портов; в расчёте блока питания шкафа учитывайте максимум с PoE (161.8, 463.5, 474.3 Вт).
