Zyxel · управляемые гигабитные коммутаторы уровня доступа с облачным управлением Nebula (с PoE и без)
GS2220 — гигабитные коммутаторы на 10, 28 и 50 портов с PoE+ до 375 Вт и режимом AV
Гибридные коммутаторы уровня доступа для сетей с данными, видео и голосом: IGMP snooping, MVR, режим AV для AVoIP. PoE+ у моделей HP: 180 Вт на 8 портов, 375 Вт на 24 и 48.
Модели семейства
GS2220-108 портов RJ-45 и 2 комбо-порта RJ-45/SFP, без PoE; без вентилятора.
| Порты | 8 × RJ-45 гигабитных + 2 комбо-порта (RJ-45/SFP), всего 10 |
| Коммутация / пересылка | 20 Гбит/с / 15 Мп/с |
| Потребление | мин. 8.42 Вт, макс. 11 Вт |
| Размеры (Ш×Г×В) | 267 x 162 x 44 мм |
| Вес | 1,3 кг |
| Комплектация | силовой кабель, набор для крепления на стене, комплект для монтажа в стойке |
| Охлаждение | без вентилятора, шум 0 дБА |

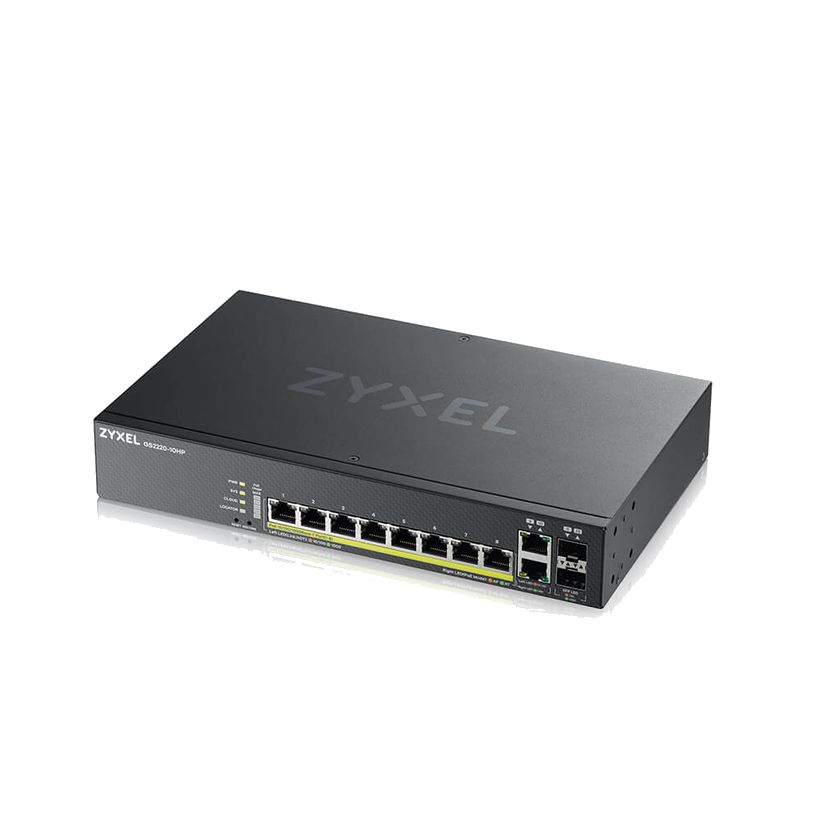

GS2220-10HP8 портов RJ-45 с PoE+ и 2 комбо-порта RJ-45/SFP; бюджет PoE 180 Вт; вентилятор.
| Порты | 8 × RJ-45 гигабитных с PoE+ (802.3at) + 2 комбо-порта (RJ-45/SFP), всего 10 |
| Бюджет PoE | 180 Вт |
| Коммутация / пересылка | 20 Гбит/с / 15 Мп/с |
| Потребление | мин. 12.61 Вт; макс. 17.25 Вт без PoE и 210.8 Вт с PoE |
| Размеры (Ш×Г×В) | 267 x 162 x 44 мм |
| Вес | 1,8 кг |
| Комплектация | силовой кабель, набор для крепления на стене, комплект для монтажа в стойке |
| Шум | 18/41 дБА (мин/макс) |

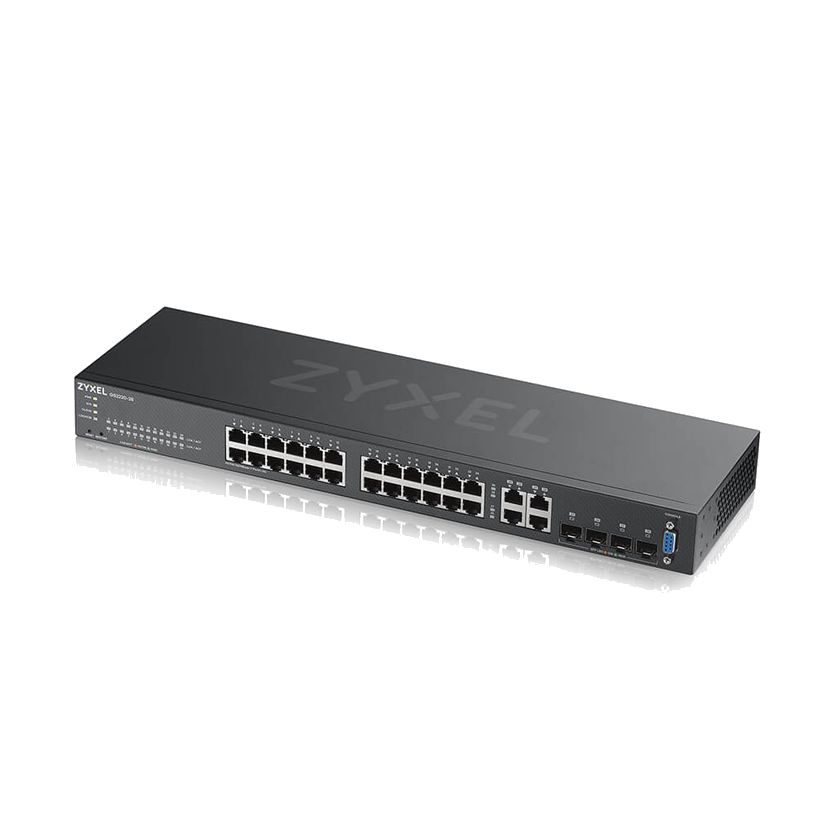

GS2220-2824 порта RJ-45 и 4 комбо-порта RJ-45/SFP, без PoE; без вентилятора.
| Порты | 24 × RJ-45 гигабитных + 4 комбо-порта (RJ-45/SFP), всего 28 |
| Коммутация / пересылка | 56 Гбит/с / 42 Мп/с |
| Потребление | мин. 15.72 Вт, макс. 22.5 Вт |
| Размеры (Ш×Г×В) | 441 x 131 x 44 мм |
| Вес | 2,2 кг |
| Комплектация | силовой кабель, комплект для монтажа в стойке |
| Охлаждение | без вентилятора, шум 0 дБА |

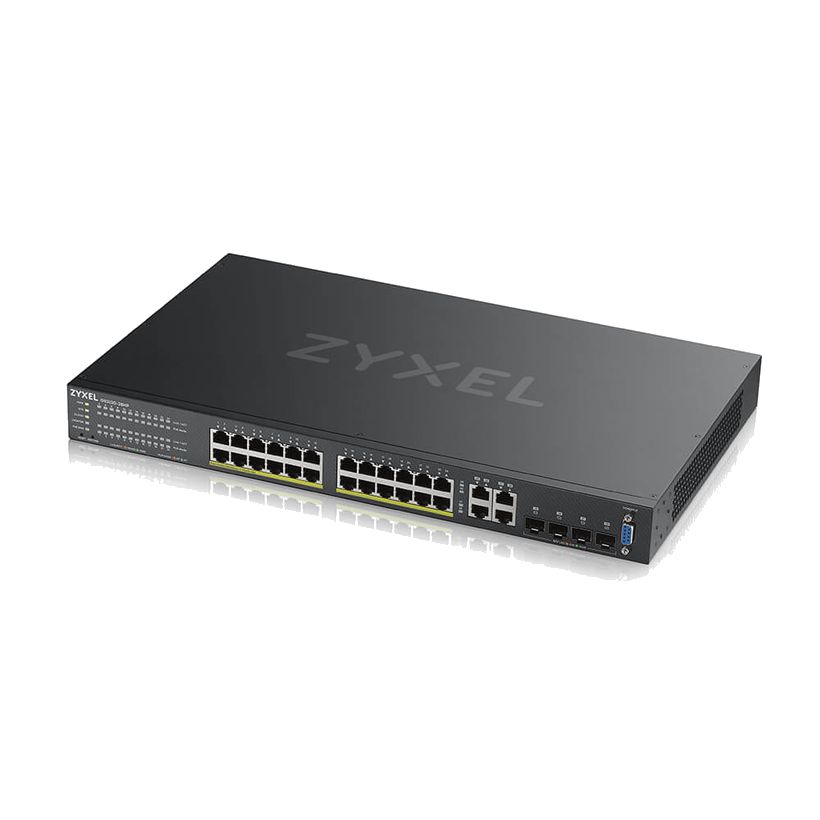

GS2220-28HP24 порта RJ-45 с PoE+ и 4 комбо-порта RJ-45/SFP; бюджет PoE 375 Вт; вентилятор.
| Порты | 24 × RJ-45 гигабитных с PoE+ + 4 комбо-порта (RJ-45/SFP), всего 28 |
| Бюджет PoE | 375 Вт |
| Коммутация / пересылка | 56 Гбит/с / 42 Мп/с |
| Потребление | мин. 25.99 Вт; макс. 36.608 Вт без PoE и 463.5 Вт с PoE |
| Размеры (Ш×Г×В) | 441 x 270 x 44 мм |
| Вес | 3,8 кг |
| Комплектация | силовой кабель, комплект для монтажа в стойке |
| Шум | 27,2/49,8 дБА (мин/макс) |

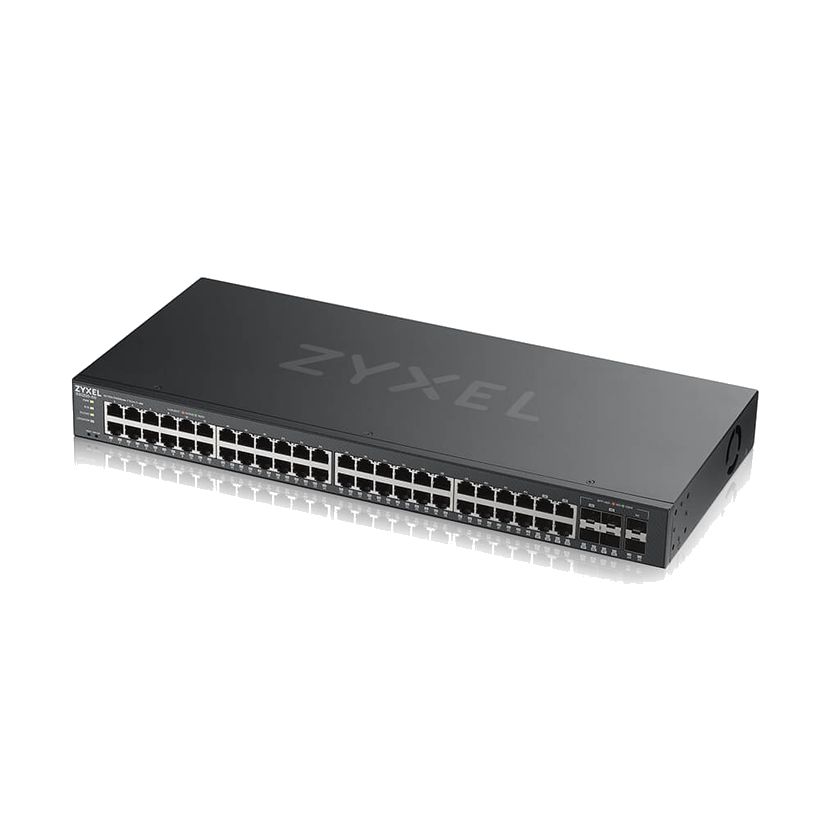

GS2220-5044 порта RJ-45, 4 комбо-порта RJ-45/SFP и 2 SFP, без PoE; вентилятор.
| Порты | 44 × RJ-45 гигабитных + 4 комбо-порта (RJ-45/SFP) + 2 × SFP, всего 50 |
| Коммутация / пересылка | 100 Гбит/с / 74 Мп/с |
| Потребление | мин. 20.97 Вт, макс. 36.9 Вт |
| Размеры (Ш×Г×В) | 440 x 200 x 44.5 мм |
| Вес | 2,9 кг |
| Комплектация | силовой кабель, комплект для монтажа в стойке |
| Шум | 23,6/47,3 дБА (мин/макс) |
GS2220-50HP48 портов с PoE+ (44 RJ-45 и 4 комбо), 2 SFP; бюджет PoE 375 Вт; вентилятор.
| Порты | 44 × RJ-45 гигабитных + 4 комбо-порта (RJ-45/SFP) + 2 × SFP, всего 50; PoE+ на 48 портах |
| Бюджет PoE | 375 Вт |
| Коммутация / пересылка | 100 Гбит/с / 74 Мп/с |
| Потребление | мин. 32.33 Вт; макс. 53.674 Вт без PoE и 474.3 Вт с PoE |
| Размеры (Ш×Г×В) | 441 x 270 x 44 мм |
| Вес | 4,1 кг |
| Комплектация | силовой кабель, комплект для монтажа в стойке |
| Шум | 26,5/49,5 дБА (мин/макс) |
Как это работает и подключается
- Управление выбирается: автономный веб-интерфейс или облако Nebula (NebulaFlex Pro); режимы переключаются. В комплекте подписка Nebula Professional Pack на 1 год.
- PoE: режим по умолчанию подаёт на порт только мощность, нужную устройству; есть включение PoE по расписанию; потребление видно на индикаторе PoE на передней панели и в веб-интерфейсе. До 30 Вт на порт (802.3at).
- Для первой настройки по краткому руководству: утилита ZON при DHCP или статический IP 192.168.1.1, ПК в 192.168.1.2–192.168.1.254; вход admin / 1234; в Nebula коммутатор регистрируется по MAC-адресу и серийному номеру.
Монтаж
- Для защиты от молнии и помех к коммутатору крепится жёлто-зелёный заземляющий кабель.
- Питание 100–240 В AC, 50/60 Гц, силовой кабель в комплекте.
- Рабочая температура 0…+50 °C, влажность 10–95 % без конденсата.
- Комплект для монтажа в стойке есть у всех моделей; набор для настенного крепления — только у GS2220-10 и GS2220-10HP.
Примеры
Гостиница: IPTV, Wi-Fi и телефоны
IGMP snooping, MVR, изоляция портов и голосовые VLAN для данных, видео и голоса; PoE+ питает точки доступа и камеры.
AV-системы
Специальный сетевой режим AV: мастер запрашивает требования к сети и настраивает её для AVoIP.
Учебное заведение
Раздельные сети для преподавателей и студентов через VLAN; защита от петель.
Частые вопросы
Какие модели без вентилятора?
GS2220-10 и GS2220-28 (шум 0 дБА).
Что такое режим AV?
Специальный сетевой режим с мастером: по высокоуровневым требованиям настраивает сеть для AVoIP.
Есть ли подписка Nebula в комплекте?
Да, Nebula Professional Pack на 1 год.
Нюансы и грабли
- Бюджет PoE общий: 180 Вт (10HP), 375 Вт (28HP, 50HP). В расчёте питания шкафа считайте максимум с PoE: 210.8, 463.5 и 474.3 Вт.
- Без вентилятора только GS2220-10 и GS2220-28; у остальных моделей шум до 41–49.8 дБА.
- Класс коммутатора на странице производителя — «Layer 2+», в листе данных — «Layer 2».
- У GS2220-50HP PoE подаётся и на комбо-порты: по листу данных 44 RJ-45 PoE и 4 комбо PoE.
Документация
- Zyxel — лист данных (https://download.zyxel.com/GS2220-50HP/datasheet/GS2220-50HP_R_793.pdf)
- Zyxel — краткое руководство (https://download.zyxel.com/GS2220-50HP/quick_start_guide/GS2220-50HP_002.pdf)
- Zyxel — страница изделия на сайте производителя (https://www.zyxel.com/ru/ru/products/switch/gs2220-series/specifications)
