PoE12-30W, PoE12-60W, PoE12-90W — мультигигабитные PoE-инжекторы 30, 60 и 90 Вт

Настольные PoE-инжекторы на один порт: PoE12-30W (802.3at, 30 Вт, до 2,5G), PoE12-60W (802.3bt, 60 Вт, до 5G/10G) и PoE12-90W (802.3bt, 90 Вт, до 10G).

PoE-инжекторы Zyxel PoE12-30W / PoE12-60W / PoE12-90W

Модели семейства

PoE12-30WИнжектор PoE+ 2,5 GbE: питает устройство по 802.3at.

Стандарт PoE	IEEE 802.3at (PoE+); бюджет 30 Вт
Порты	2: «данные» и «питание+данные», оба 100M/1G/2.5G
Питание от сети	вход 100–240 В, 1,0 А, 50/60 Гц; макс. потребление 34,90 Вт (включая 30 Вт PoE); в простое 0,070 Вт
Габариты, масса	140×45,5×30 мм; 144 г
Температура	работа −10…45 °C; хранение −25…70 °C; влажность 5–90 % без конденсата
Защита	ESD (воздух/контакт) 8/4 кВ; импульсное перенапряжение ±2 кВ; защита от перегрузки и короткого замыкания
Комплект	силовой кабель

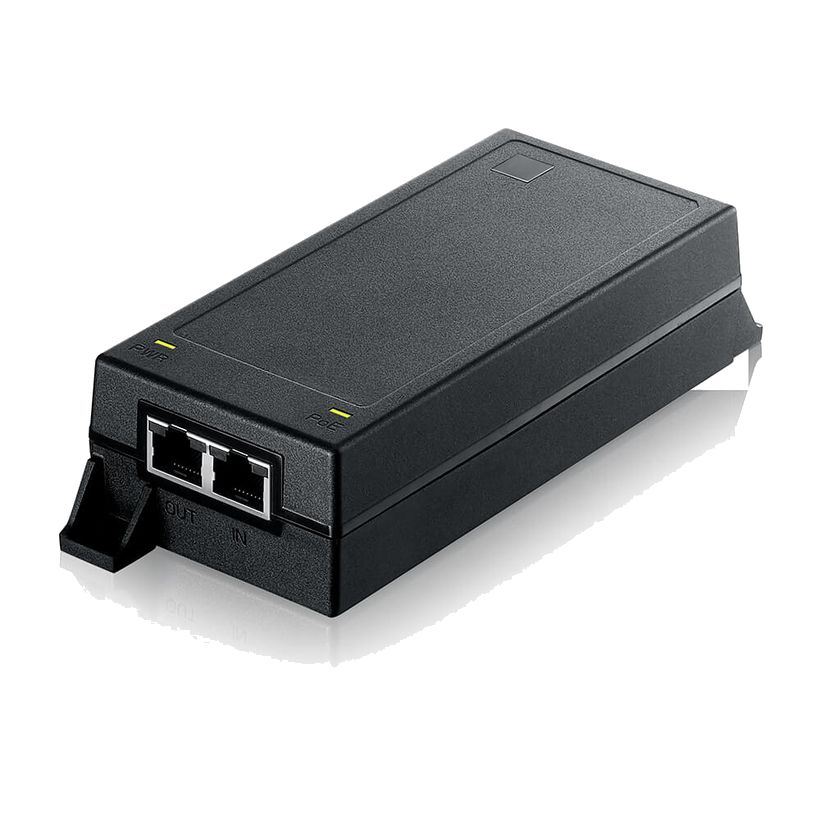

PoE12-60WИнжектор PoE++ 5GbE (порт поддерживает и 10G с оговоркой): 802.3bt, 60 Вт.

Стандарт PoE	IEEE 802.3bt (PoE++, 60 Вт); бюджет 60 Вт
Порты	2: «данные» и «питание+данные», оба 100M/1G/2.5G/5G/10G*
Скорость 10G	скорость 10G поддерживается на кабеле Cat 6a и выше, на расстоянии не более 30 м
Питание от сети	вход 100–240 В, 2,0 А, 50/60 Гц; макс. потребление 74,70 Вт (включая 60 Вт PoE); в простое 0,126 Вт
Габариты, масса	140×65×38,5 мм; 278 г
Температура	работа −10…40 °C; хранение −25…65 °C; влажность 5–90 % без конденсата
Защита	ESD (воздух/контакт) 15/8 кВ; импульсное перенапряжение ±6 кВ; защита от перегрузки и короткого замыкания
Комплект	силовой кабель

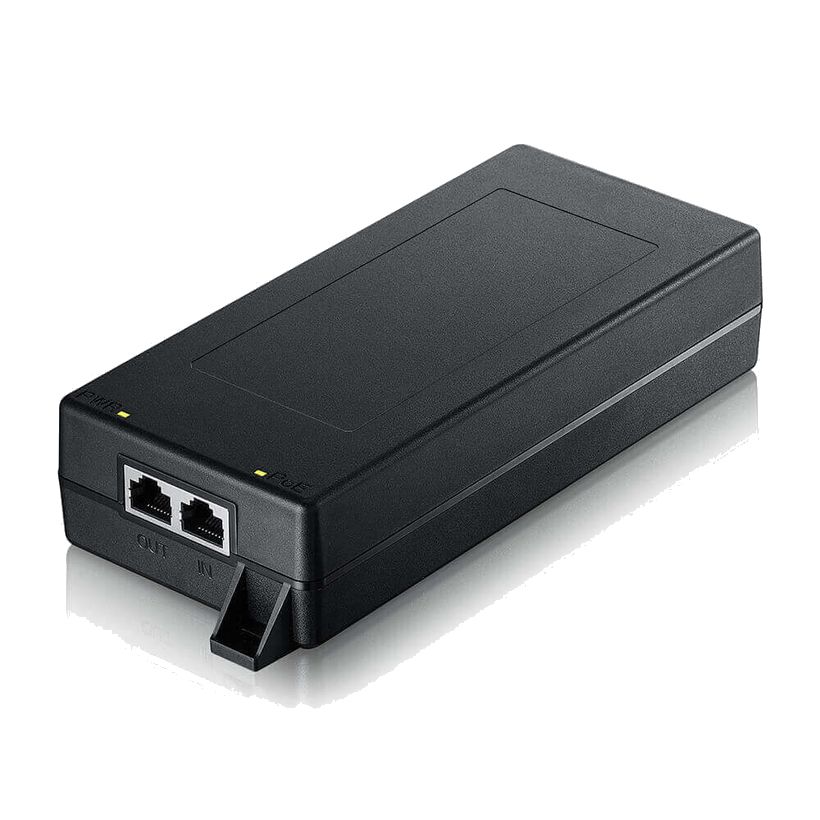

PoE12-90WИнжектор PoE++ 10GbE: 802.3bt, 90 Вт.

Стандарт PoE	IEEE 802.3bt (PoE++, 90 Вт); бюджет 90 Вт
Порты	2: «данные» и «питание+данные», оба 100M/1G/2.5G/5G/10G
Питание от сети	вход 100–240 В, 2,0 А, 50/60 Гц; макс. потребление 101,88 Вт (включая 90 Вт PoE); в простое 0,138 Вт
Габариты, масса	196,25×80×39,8 мм; 456 г
Температура	работа −10…40 °C; хранение −25…65 °C; влажность 5–90 % без конденсата
Защита	ESD (воздух/контакт) 8/4 кВ; импульсное перенапряжение ±2 кВ; защита от перегрузки и короткого замыкания
Комплект	силовой кабель

Как это работает и подключается

Инжектор включается между Ethernet-коммутатором и PoE-устройством: данные идут в один порт, питание и данные — в другой. Работает по кабелю Cat 5e или выше.
PoE12-30W соответствует IEEE 802.3at (PoE+), PoE12-60W и PoE12-90W — IEEE 802.3bt (PoE++); во всех случаях заявлена совместимость с другими устройствами стандартного PoE.
Индикаторы: PWR и PoE. При перегрузке или коротком замыкании питание немедленно отключается.
Модели различаются портами: PoE12-30W — до 2,5 Гбит/с, PoE12-60W — до 5 Гбит/с (10 Гбит/с с оговоркой), PoE12-90W — до 10 Гбит/с.

Монтаж

Лист данных называет установку plug-and-play: на столе или на стене. Компактный лёгкий корпус.
Питание инжектора — от сети 100–240 В 50/60 Гц, силовой кабель в комплекте.
Рабочая температура: у PoE12-30W от −10 до 45 °C, у PoE12-60W и PoE12-90W от −10 до 40 °C.

Примеры

Точка доступа Wi-Fi 6 или Wi-Fi 7 при неPoE-коммутаторе

Инжектор включается в разрыв кабеля и заменяет внешний блок питания точки, если сеть построена на коммутаторах без PoE (лист данных).

PTZ-камера, POS-терминал, IP-телефон

Лист данных называет эти устройства; для мощных нагрузок выбирать 60 или 90 Вт.

Частые вопросы

Какой скорости порты у моделей?

PoE12-30W — 100M/1G/2.5G; PoE12-60W — до 10G (на Cat 6a и выше, до 30 м), в названии 5G; PoE12-90W — до 10G.

Какой стандарт PoE у PoE12-30W?

IEEE 802.3at (PoE+), бюджет 30 Вт.

Что с защитой от перегрузки?

Во всех моделях есть защита от перегрузки и короткого замыкания: питание сразу отключается.

Нюансы и грабли

PoE12-60W назван в листе данных «5GbE», но порт поддерживает и 10G: только на кабеле Cat 6a и выше длиной до 30 м.
PoE12-30W даёт только 802.3at (до 30 Вт): устройства, которым нужен 802.3bt, от него не запитать — выбирать 60 или 90 Вт.
Потребление от сети выше выходной мощности: для 90 Вт на выходе указано до 101,88 Вт от сети, для 60 Вт — до 74,70 Вт, для 30 Вт — до 34,90 Вт.
Допустимая температура у моделей разная (45 °C у 30 Вт против 40 °C у 60 и 90 Вт) — не ставить в нагретые шкафы без расчёта.

Документация

Zyxel — лист данных (Datasheet) PoE12-30W/60W/90W
Zyxel — страница изделия PoE12-30W/60W/90W на сайте производителя (https://www.zyxel.com/ru/ru/products/switch/poe-injector-series/specifications)
