XGS2220 — гигабитные L3 Access коммутаторы 24/48 портов с аплинками 10G, с PoE++ и без

Шесть моделей L3 Access: 24 или 48 гигабитных портов, два мультигигабитных RJ-45 и четыре SFP+ 10G; версии HP/FP с PoE+ и PoE++ (бюджет 400, 600 или 960 Вт) и оптическая 30F.

Модели семейства

XGS2220-3024 порта RJ-45, 2 мультигигабитных порта, 4 SFP+; без PoE.

Порты	24 × RJ-45 (на странице 10M/100M/1G, в листе данных 100/1000M), 2 × RJ-45 1G/2.5G/5G/10G, 4 × SFP+
PoE	нет
Производительность	коммутация 168 Гбит/с; 125 Мп/с
Питание	макс. 37,62 Вт; мин. 19,3 Вт
Габариты, масса	441×270×44 мм; 3,4 кг
Шум	27,19/47,88 дБА (мин/макс)

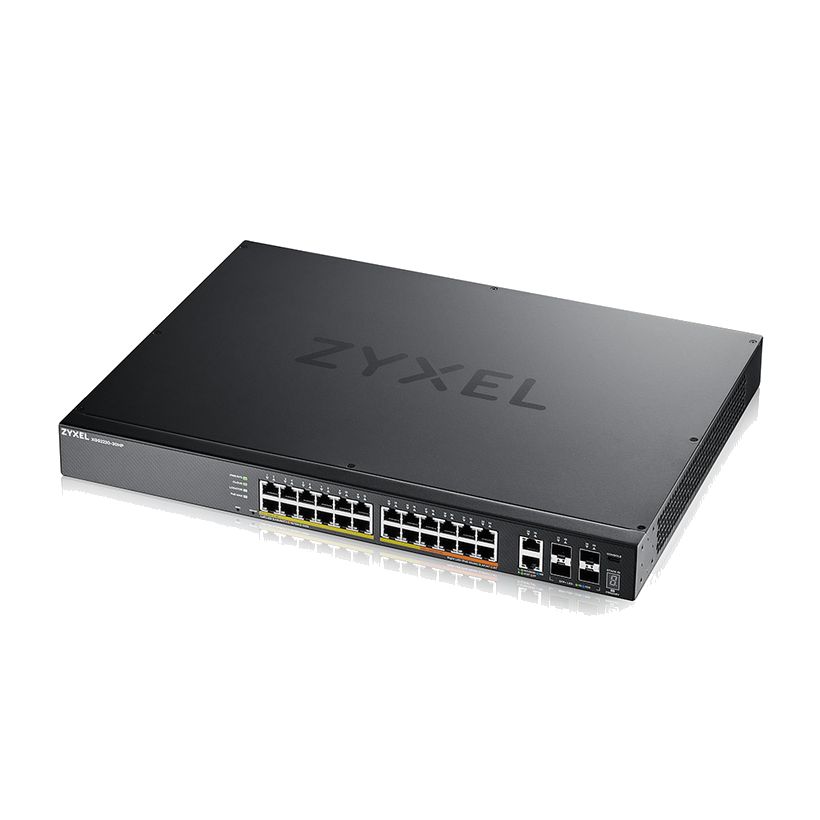

XGS2220-30HP24 порта RJ-45 и 2 мультигигабитных порта с PoE, 4 SFP+. Бюджет 400 Вт.

Порты	24 × RJ-45, 2 × RJ-45 1G/2.5G/5G/10G, 4 × SFP+
PoE	26 портов, бюджет 400 Вт: порты 1–16 — 802.3at (PoE+); порты 17–24 (100/1000M) и 25–26 (1G/2.5G/5G/10G) — 802.3bt (PoE++, 60 Вт)
Производительность	коммутация 168 Гбит/с; 125 Мп/с
Питание	макс. 477 Вт (все порты с PoE), 38,577 Вт без PoE; мин. 23,5 Вт
Габариты, масса	441×330×44 мм; 4,35 кг
Шум	30,21/50,21 дБА (мин/макс)

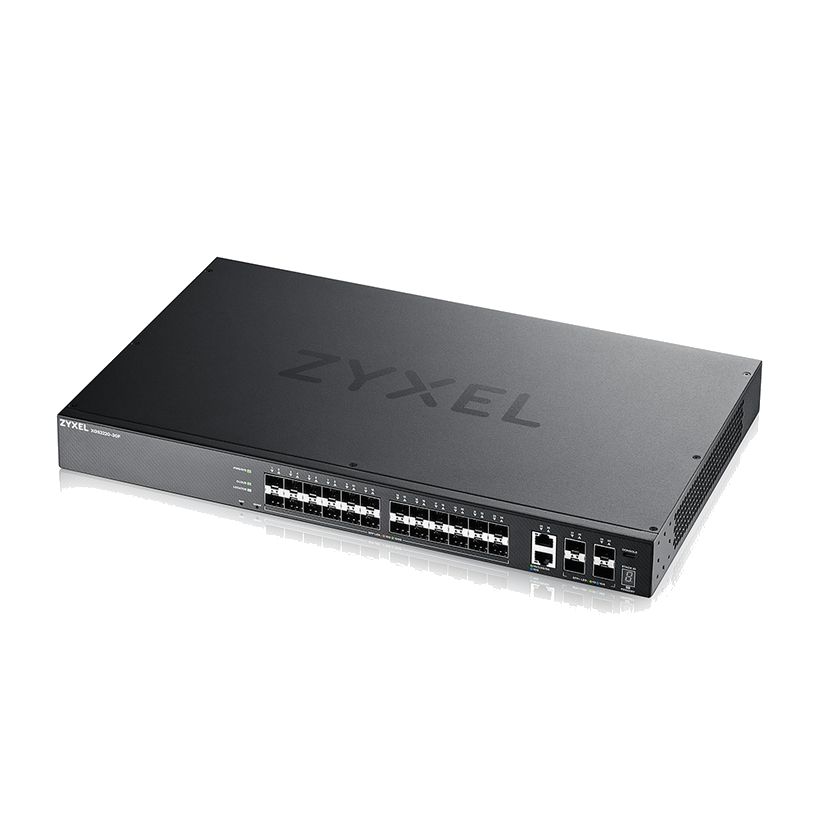

XGS2220-30FОптическая версия: 24 порта SFP, 2 мультигигабитных RJ-45 и 4 SFP+; без PoE.

Порты	24 × SFP 1G, 2 × RJ-45 1G/2.5G/5G/10G, 4 × SFP+
PoE	нет
Производительность	коммутация 168 Гбит/с; 125 Мп/с
Питание	макс. 66 Вт; мин. 29,2 Вт
Габариты, масса	441×270×44 мм; 3,5 кг
Шум	28,82/48,97 дБА (мин/макс)

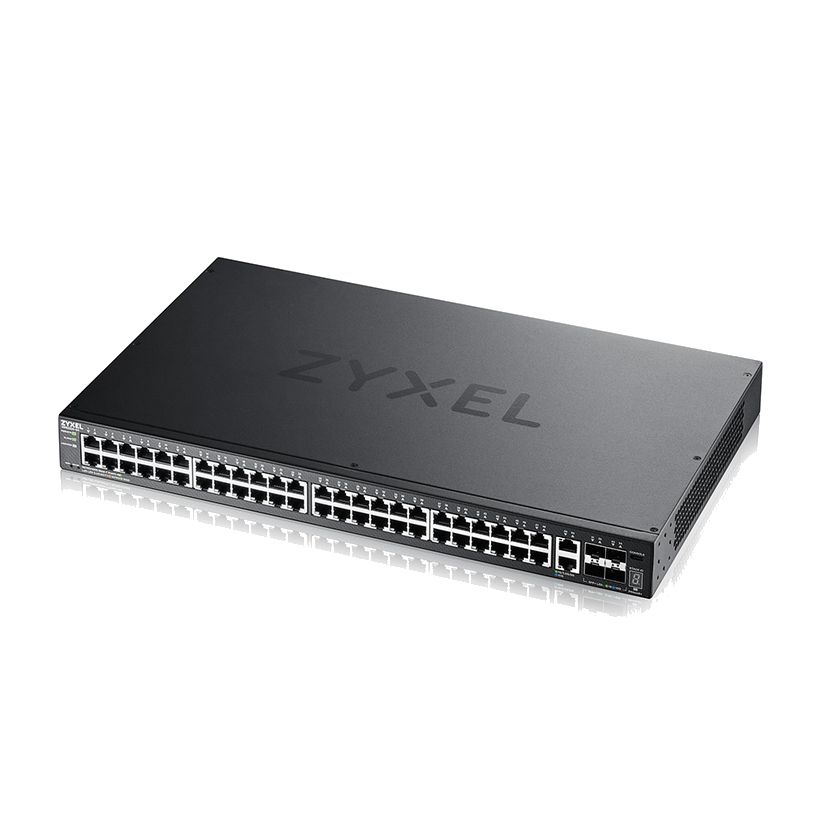

XGS2220-5448 портов RJ-45, 2 мультигигабитных порта, 4 SFP+; без PoE.

Порты	48 × RJ-45, 2 × RJ-45 1G/2.5G/5G/10G, 4 × SFP+
PoE	нет
Производительность	коммутация 216 Гбит/с; 161 Мп/с
Питание	макс. 53,9 Вт по странице и 57,31 Вт по листу данных; мин. 22,7 Вт
Габариты, масса	441×270×44 мм; 3,85 кг
Шум	27,0/49,95 дБА (мин/макс)

XGS2220-54HP48 портов RJ-45 и 2 мультигигабитных порта с PoE, 4 SFP+. Бюджет 600 Вт.

Порты	48 × RJ-45, 2 × RJ-45 1G/2.5G/5G/10G, 4 × SFP+
PoE	50 портов, бюджет 600 Вт: порты 1–40 — 802.3at (PoE+); порты 41–48 (100/1000M) и 49–50 (1G/2.5G/5G/10G) — 802.3bt (PoE++, 60 Вт)
Производительность	коммутация 216 Гбит/с; 161 Мп/с
Питание	макс. 754,11 Вт (все порты с PoE), 52,47 Вт без PoE; мин. 30,8 Вт
Габариты, масса	441×330×44 мм; 5 кг
Шум	25,21/50,23 дБА (мин/макс)

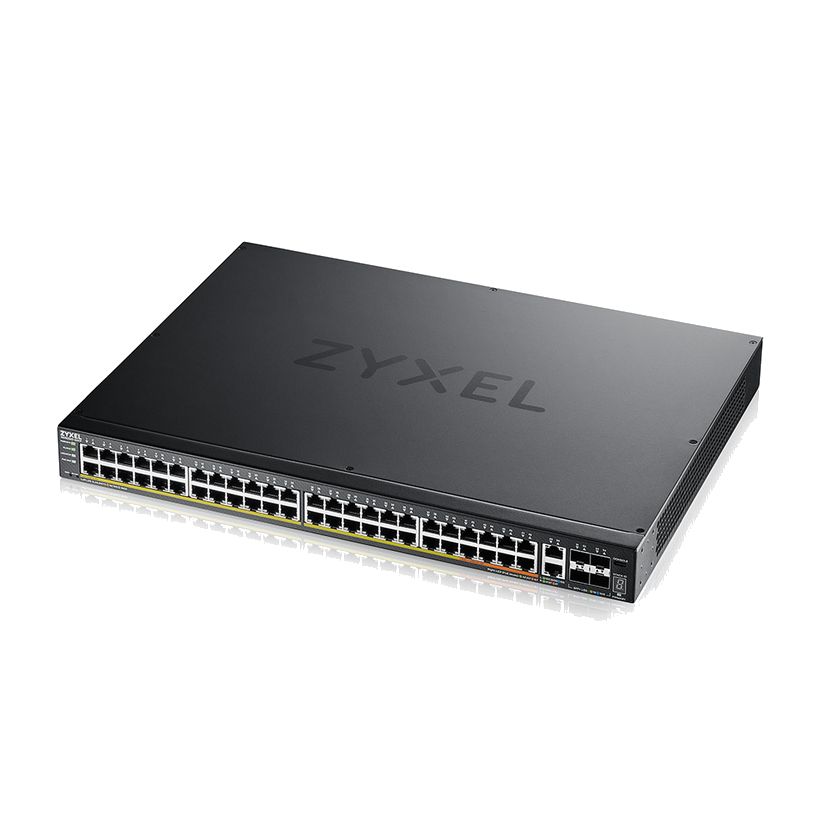

XGS2220-54FP48 портов RJ-45 и 2 мультигигабитных порта с PoE, 4 SFP+. Бюджет 960 Вт.

Порты	48 × RJ-45, 2 × RJ-45 1G/2.5G/5G/10G, 4 × SFP+
PoE	50 портов, бюджет 960 Вт: порты 1–40 — 802.3at (PoE+); порты 41–48 (100/1000M) и 49–50 (1G/2.5G/5G/10G) — 802.3bt (PoE++, 60 Вт)
Производительность	коммутация 216 Гбит/с; 161 Мп/с
Питание	макс. 1161,6 Вт (все порты с PoE), 66,236 Вт без PoE; мин. 36,7 Вт
Габариты, масса	441×330×44 мм; 5 кг
Шум	47,57/67,11 дБА (мин/макс)

Как это работает и подключается

Серия L3 Access: статическая маршрутизация (таблица L3 — до 1000 записей IPv4 и 512 IPv6 по листу данных, до 2 тысяч по странице начиная с прошивки v5.00; 64 маршрута; 32 IP-интерфейса). Flash/RAM — 64 МБ/1 ГБ.
Управление: автономно через веб-интерфейс или облаком Nebula (NebulaFlex Pro). В комплекте подписка Nebula Professional Pack на 1 год: расширенные настройки IGMP, отчёты IPTV, оповещения аналитики. Поддерживаются SSH v2, 802.1X, RADIUS и TACACS+, ACL (IPv4/IPv6).
L2: статические VLAN 4 К, port-based, protocol-based, MAC-based, private VLAN, Voice VLAN, VLAN stacking (QinQ), STP/RSTP/MSTP, LACP, обнаружение петель, Flex link. L2 multicast, IGMP snooping, MVR.
PoE: по листу данных коммутаторы отдают только фактически потребляемую мощность, а остальной бюджет резервируют. Порты 802.3bt дают до 60 Вт на порт, 802.3at — до 30 Вт.
Физическое стекирование до 4 коммутаторов через SFP+ в кольцо заявлено в листе данных со сноской «поддержка появится в 3 квартале 2023 года».

Монтаж

Корпус 441 мм по ширине, в комплекте силовой кабель и набор для монтажа в стойку. Глубина: 270 мм у моделей без PoE и 30F, 330 мм у моделей HP и FP.
Рабочая температура от −20 до 50 °C, влажность 10–95 % без конденсата.
Защита: Ethernet-порты от скачков напряжения 2 кВ, ESD (воздух/контакт) 8/6 кВ; питание — линия-земля 2 кВ, линия-линия 1 кВ. Вход 100–240 В, 50/60 Гц.
Версии HP/FP рассчитывать по потреблению: до 477, 754,11 и 1161,6 Вт.

Примеры

Гостиница или кампус: точки доступа Wi-Fi 6/6E, IPTV, IP-камеры

Версии HP и FP питают точки доступа и камеры по PoE+ и PoE++; L2 multicast, IGMP snooping и MVR нужны для IPTV.

Сеть AVoIP

Специальный режим Networked AV показывает состояние ключевых элементов AV-сети (в том числе IGMP и IP) и упрощает их настройку.

Частые вопросы

Сколько PoE-портов и какой бюджет у каждой версии?

XGS2220-30HP — 26 портов, 400 Вт; XGS2220-54HP — 50 портов, 600 Вт; XGS2220-54FP — 50 портов, 960 Вт.

Где порты PoE++?

Порты 17–26 у XGS2220-30HP и 41–50 у XGS2220-54HP/54FP (до 60 Вт); остальные — 802.3at.

Какая версия оптическая?

XGS2220-30F: 24 порта SFP, 2 мультигигабитных RJ-45 и 4 SFP+.

Нюансы и грабли

Шум: у XGS2220-54FP до 67,11 дБА (мин. 47,57), у остальных до 47,88–50,23 дБА. Серию в листе данных называют «почти бесшумной» благодаря умному вентилятору, но 54FP заметно громче — для офисной установки шум проверять.
Бюджет PoE общий на все PoE-порты (400, 600 или 960 Вт по моделям): число подключаемых устройств считать по их фактическому потреблению. Потребление коммутатора от сети при полной нагрузке выше бюджета PoE.
Порты PoE++ (60 Вт) — только последние: 17–26 у 30HP и 41–50 у 54HP/54FP; первые порты — PoE+ (30 Вт).
Расхождения источников: максимальное потребление XGS2220-54 — 53,9 Вт по странице и 57,31 Вт по листу данных; таблица L3 — 1000 записей по листу данных и 2 тысячи (с прошивки v5.00) по странице; порты RJ-45 — 10M/100M/1G на странице и 100/1000M в листе данных.
Стекирование в листе данных отнесено к будущему обновлению (3 квартал 2023): на старой прошивке рассчитывать нельзя.
