XGS4600 — стекируемые гигабитные коммутаторы уровня 3 с 4 аплинками SFP+ (32, 32F и 52F)

Стекируемые L3-коммутаторы с четырьмя слотами SFP+ 10G: XGS4600-32 (24 × RJ-45 и 4 combo), XGS4600-32F и XGS4600-52F — оптические. Физический стек до 4 коммутаторов.

Модели семейства

XGS4600-3228 портов: 24 RJ-45 100/1000, 4 combo (RJ-45/SFP) и 4 SFP+.

Порты	32: 24 × RJ-45 100/1000, 4 × combo 1G (SFP/RJ-45), 4 × SFP+ 1/10G
Производительность	коммутация 136 Гбит/с; 101,1 Мп/с
Питание	макс. 47,0 Вт
Габариты, масса	441×270×44 мм; 3,96 кг
Шум	43,3 дБА

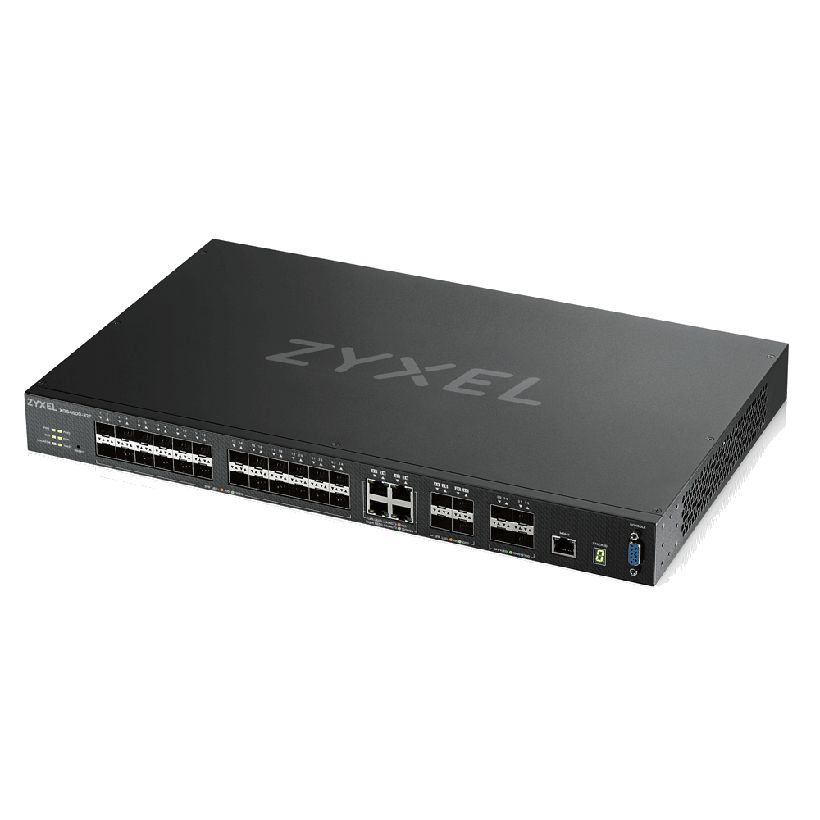

XGS4600-32FОптическая версия: 24 порта SFP, 4 combo и 4 SFP+.

Порты	32: 24 × SFP 100/1000, 4 × combo 1G (SFP/RJ-45), 4 × SFP+ 1/10G
Производительность	коммутация 136 Гбит/с; 101,1 Мп/с
Питание	макс. 60,1 Вт
Габариты, масса	441×270×44 мм; 4,21 кг
Шум	43,1 дБА

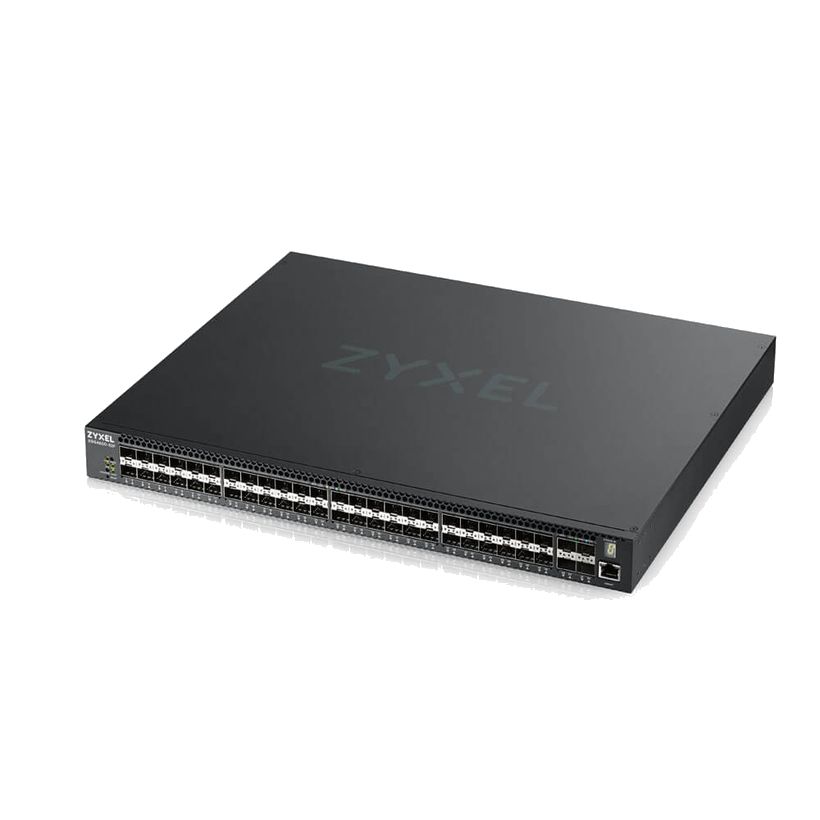

XGS4600-52FОптическая версия высокой плотности: 48 портов SFP и 4 SFP+.

Порты	52: 48 × SFP 100/1000, 4 × SFP+ 1/10G
Производительность	коммутация 176 Гбит/с; 130,9 Мп/с
Питание	макс. 70,16 Вт
Габариты, масса	441×360×44 мм; 4,97 кг
Шум	42,6 дБА

Как это работает и подключается

L3: таблица L3 до 8 тыс. записей IPv4 и 4 тыс. IPv6, таблица маршрутизации 12 тыс. записей, 256 IP-интерфейсов. Протоколы: статическая маршрутизация IPv4/IPv6, RIP v1/v2, OSPF, ECMP, VRRP, DVMRP. Лицензия Advance Routing (RIPng и OSPFv3, пожизненная) докупается отдельно.
Физический стек: через один или два слота SFP+ на коммутаторе; кабели Direct Attach или трансиверы приобретаются отдельно. Топология «кольцо» защищает от обрыва одной связи стекирования.
Управление: CLI «как у Cisco» и веб-интерфейс; консоль RS-232C; Telnet, SNMP v1/v2c/v3, sFlow. Два образа микропрограммы и два конфигурационных файла.
L2: 802.1Q (4 тыс. VLAN), STP/RSTP/MSTP, LACP (до 16 групп по 8 портов), IGMP snooping v1/v2/v3, MVR, ограничение скорости с шагом 64 Кбит/с, 8 очередей QoS на порт. Безопасность: 802.1X, RADIUS, TACACS+, DHCP snooping, ARP inspection, SSH v2.
Резервирование питания «активный–резервный (standby)» заявлено в листе данных.
Первый вход (общий лист «Ethernet Switch Series»): адрес коммутатора по умолчанию 192.168.1.1, компьютер в подсети 192.168.1.2–192.168.1.254, имя admin, пароль 1234. Консоль: VT100, 9600 или 115200 бит/с, 8 бит данных, без чётности, 1 стоп-бит. Для сети с DHCP — найти коммутатор в утилите ZON и открыть Web GUI.

Монтаж

Корпус 441 мм по ширине, высота 44 мм; глубина 270 мм у XGS4600-32 и 32F, 360 мм у 52F. В комплекте силовой кабель и набор для монтажа в стойку.
Для защиты от молний и помех к коммутатору рекомендуется закрепить зелёно-жёлтый заземляющий провод (краткое руководство).
Питание 100–240 В, 50/60 Гц. Рабочая температура 0…50 °C.
Опции: трансиверы SFP10G-SR (0.3 км), SFP10G-LR (10 км), гигабитные SFP-LX-10-D (10 км), SFP-LHX1310-40-D (40 км), SFP-ZX-80-D (80 км), SFP-BX1310-10-D и SFP-BX1490-10-D (10 км); кабели DAC10G-1M и DAC10G-3M.

Примеры

Гостиница или университет: уровень агрегации

Лист данных называет эти объекты для портов 10G на уровне агрегации и динамической маршрутизации между подсетями.

Стек из четырёх коммутаторов

Четыре коммутатора (192 гигабитных порта) объединяются в стек по одному или двум слотам SFP+ через DAC-кабели или трансиверы, в кольцо.

Частые вопросы

Сколько коммутаторов можно собрать в стек?

До четырёх — 192 гигабитных порта; стек собирается через слоты SFP+ DAC-кабелями или трансиверами.

Какой адрес по умолчанию?

По общему краткому руководству серии — 192.168.1.1, имя admin, пароль 1234.

Нужна ли лицензия для OSPF?

OSPF в списке функций указан без лицензии; для IPv6-протоколов RIPng и OSPFv3 нужна лицензия Advance Routing.

Нюансы и грабли

Источники расходятся по влажности при работе: 10–95 % в листе данных и 10–90 % на странице производителя. Размер MAC-таблицы: «32 тыс. записей» в листе данных и «32 Кбайт» на странице.
Краткое руководство общее для серии коммутаторов Ethernet и не привязано к XGS4600: адрес 192.168.1.1 и вход admin/1234 из него сверять с оригиналом руководства.
Расширенные протоколы IPv6 (RIPng, OSPFv3) работают только с лицензией Advance Routing, которая покупается отдельно.
Резервирование питания в листе данных заявлено, но модель блока питания в тексте не названа.
Лист данных датирован 2018 годом (12/18): версии прошивки и функции сверять с актуальным релизом.
